Se utilizan varios métodos para medición de la potencia trifásica en circuitos trifásicos sobre la base del número de wattmeters usado. Tenemos tres métodos para discutir:
- El método de los tres vatímetros
- El método de los dos vatímetros
- Método de un solo vatímetro.
Discutamos uno por uno cada método en detalle.
Medición de la potencia trifásica por el método de tres vatios

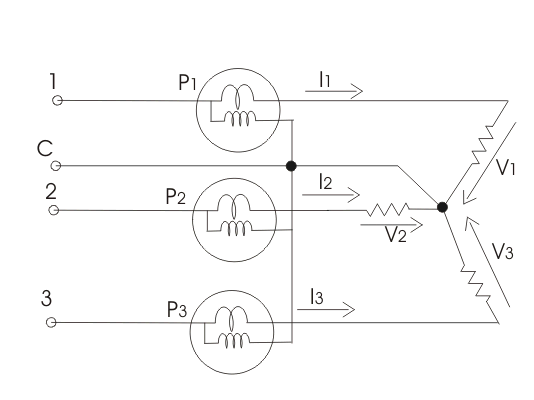

El diagrama de circuito se muestra abajo…
Aquí, se aplica a sistemas de tres fases de cuatro alambres, actual de los tres vatímetros marcados como 1, 2 y 3 están conectados a las respectivas fases marcadas como 1, 2 y 3. Las bobinas de presión de los tres vatímetros están conectadas a un punto común en la línea neutral. Claramente cada vatímetro dará la lectura como producto de la corriente de fase y la línea voltaje que es la energía de fase. La suma resultante de todas las lecturas del vatímetro dará la potencia total del circuito. Matemáticamente podemos escribir
Medición de la potencia trifásica por el método de dos vatímetros
En este método tenemos dos tipos de conexiones
- Conexión estelar de las cargas
- Conexión Delta de las cargas.

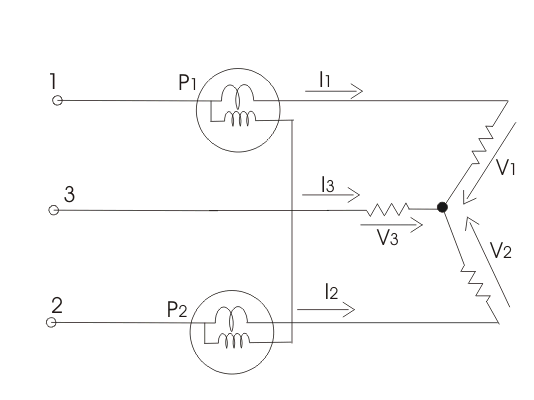

Cuando la carga es una carga conectada a una estrella, el diagrama se muestra abajo…
Para la carga conectada a la estrella, claramente la lectura del vatímetro uno es producto de la corriente de fase y diferencia de tensión (V2-V3). De forma similar, la lectura del vatímetro dos es el producto de la corriente de fase y la diferencia de voltaje (V2-V3). Así, la potencia total del circuito es la suma de la lectura de los dos vatímetros. Matemáticamente podemos escribir
pero tenemos
por lo tanto, poniendo el valor de
.
Obtenemos el poder total como
.

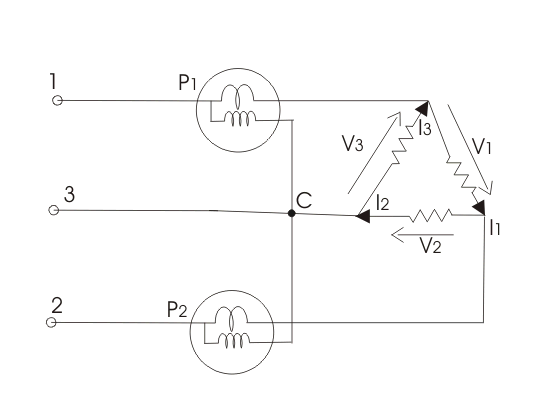

Cuando la carga conectada en delta, el diagrama se muestra a continuación
La lectura del vatímetro uno puede escribirse como
y la lectura del vatímetro dos es
pero
por lo que la expresión de la potencia total se reducirá a
.
Medición de la potencia trifásica por el método de un vatímetro
La limitación de este método es que no se puede aplicar a una carga desequilibrada. Así que bajo esta condición tenemos
.

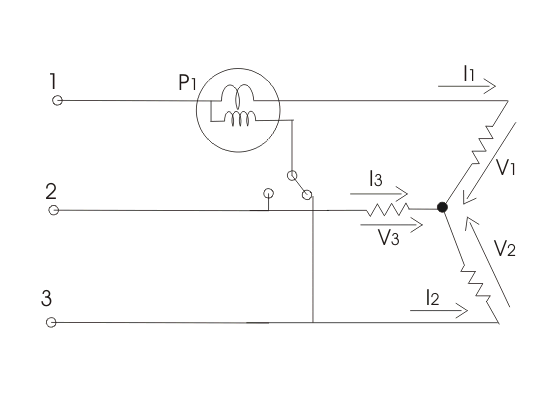

El diagrama se muestra a continuación:
Se dan dos interruptores que están marcados como 1-3 y 1-2, al cerrar el interruptor 1-3 obtenemos la lectura del vatímetro como
De manera similar, la lectura del vatímetro cuando el interruptor 1-2 está cerrado es
