Sistema de distribución de energía eléctrica
La función principal de un sistema de distribución de energía eléctrica Th
es dar poder a los locales de los consumidores individuales. La distribución de energía eléctrica a los diferentes consumidores se hace con una mucho menor voltaje nivel en comparación con la transmisión de energía a largas distancias (es decir, a través de largas líneas de transmisión).
La distribución de la energía eléctrica se hace a través de redes de distribución. Las redes de distribución constan de las siguientes partes:
- Subestación de distribución
- Alimentador de distribución primaria
- Transformador de distribución
- Distribuidores
- Servicio de red eléctrica
La energía eléctrica transmitida se reduce en las subestaciones, para su distribución primaria. Ahora, esta energía eléctrica se alimenta a la transformador de distribución a través de alimentadores de distribución primaria. Los alimentadores de distribución primaria aéreos se apoyan en un poste de hierro de soporte principal (preferiblemente un poste de ferrocarril).
El conductores son conductores de aluminio y están montados en los brazos del poste por medio de aisladores de clavijas. A veces, en lugares congestionados, los cables subterráneos también pueden utilizarse para fines de distribución primaria.
Los transformadores de distribución son principalmente del tipo de montaje en poste trifásico. El secundario del transformador está conectado a los distribuidores. Los diferentes consumidores son alimentados con energía eléctrica por medio de la red de servicio. Estas redes de servicio se conectan desde diferentes puntos de los distribuidores. Los distribuidores también pueden ser reordenados por distribuidores y subdistribuidores. Los distribuidores están conectados directamente al secundario de los transformadores de distribución, mientras que los subdistribuidores se conectan desde los distribuidores.
Las redes de servicio de los consumidores pueden estar conectadas a los distribuidores o subdistribuidores dependiendo de la posición y el acuerdo de los consumidores. En esta discusión de sistema de distribución de energía eléctricaya hemos mencionado sobre los alimentadores y distribuidores. Tanto el alimentador como el distribuidor llevan la carga eléctrica, pero tienen una diferencia básica.
El alimentador alimenta la energía de un punto a otro sin que se le dé un toque desde ningún punto intermedio. Como no hay ningún punto de toma en medio, el actual en el extremo de envío es igual al de recepción del conductor. Los distribuidores están conectados en diferentes puntos para alimentar a diferentes consumidores, y por lo tanto la corriente varía a lo largo de toda su longitud.
Sistema de distribución de energía eléctrica radial

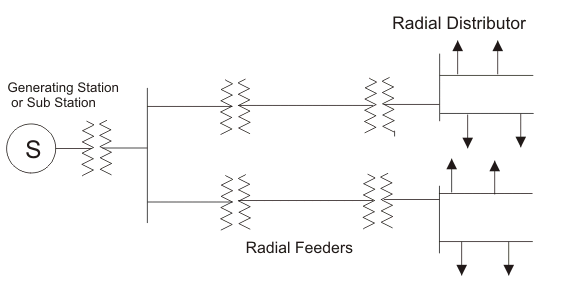

En los primeros días del sistema de distribución de energía eléctrica, diferentes alimentadores salían radialmente de la subestación y se conectaban al transformador primario de distribución.
Pero sistema radial de distribución de energía eléctrica tiene un inconveniente importante: en caso de que se produjera un fallo en el alimentador, los consumidores asociados no obtendrían ninguna energía, ya que no había ninguna vía alternativa para alimentar el transformador. En caso de transformador Si falla también, se interrumpe el suministro de energía. En otras palabras, el consumidor en el sistema de distribución eléctrica radial estaría en la oscuridad hasta que el alimentador o transformador fuera rectificado.
Sistema principal de distribución de energía eléctrica del anillo

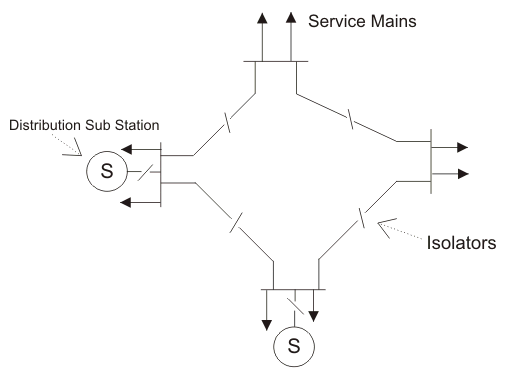

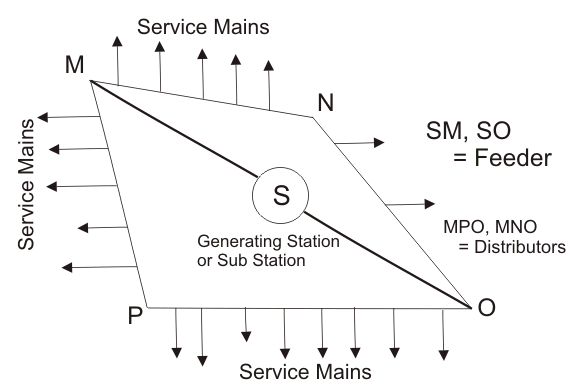

El inconveniente de un sistema radial de distribución de energía eléctrica puede superarse mediante la introducción de un sistema principal de distribución de energía eléctrica del anillo. En este topologíauna red de distribuidores en anillo es alimentada por más de un alimentador. En este caso, si un alimentador está bajo fallo o mantenimiento, el distribuidor en anillo sigue siendo alimentado por otros alimentadores conectados a él. De esta manera, el suministro a los consumidores no se ve afectado incluso cuando cualquier alimentador queda fuera de servicio.
Además, el sistema de anillo principal también está provisto de diferentes secciones aisladas en diferentes puntos adecuados. Si se produce cualquier fallo en cualquier sección del anillo, esta sección puede aislarse fácilmente abriendo directamente los aisladores de sección asociados a ambos lados del transformador de zona defectuoso.
De esta manera, el suministro a los consumidores conectados a la zona sana del anillo puede mantenerse fácilmente incluso cuando una sección del anillo está bajo el cierre. El número de alimentadores conectados a la sistema principal de distribución de energía eléctrica del anillo depende de los siguientes factores.
- Máxima demanda del sistema: Si es más, entonces más números de alimentadores alimentan el anillo.
- Longitud total del anillo Distribuidores principales: Su longitud es mayor, para compensar la Caída de tensión en la línea, más alimentadores para ser conectados al sistema de anillos.
- Regulación de voltaje requerida: El número de alimentadores conectados al anillo también depende de la caída de voltaje permisible de la línea.
Los subdistribuidores y las redes de servicio se quitan pueden ser a través de transformadores de distribución en diferentes puntos adecuados del anillo, dependiendo de la ubicación de los consumidores. A veces, en lugar de conectar la red de servicio directamente al anillo, se utilizan también subdistribuidores para alimentar un grupo de redes de servicio en el que no es posible el acceso directo del distribuidor del anillo.
