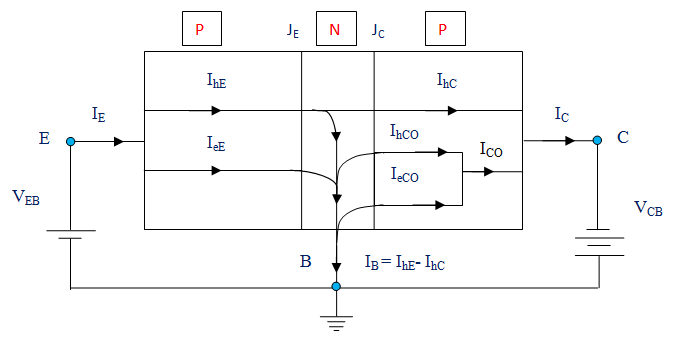

La conducción de actual en el transistor NPN se debe a los electrones y en el transistor PNP, se debe a los agujeros. La dirección del flujo de corriente será en dirección opuesta. Aquí, podemos discutir los componentes de corriente en un transistor PNP con una configuración de base común. La unión emisor-base (JE) está sesgada hacia adelante y la unión colector-base (JC) se invierte el sesgo como se muestra en la figura. Todos los componentes actuales relacionados con este transistor se muestran aquí.
Sabemos que, la corriente llega al transistor a través del emisor y esta corriente se llama corriente del emisor (IE). Esta corriente consta de dos componentes Corriente de agujero (IhE) y Corriente de electrones (IeE). IeE se debe al paso de electrones de la base al emisor y yohE se debe al paso de los agujeros del emisor a la base.
Normalmente, el emisor está fuertemente dopado en comparación con la base en el transistor industrial. Por lo tanto, la corriente de electrones es insignificante comparada con la corriente de agujero. Por lo tanto, podemos concluir que, toda la corriente del emisor en este transistor se debe al paso de agujeros del emisor a la base.
Algunos de los agujeros que están cruzando el cruce JE (unión del emisor) se combina con los electrones presentes en la base (tipo N). Así, cada agujero que cruza JE no llegará a JC. Los agujeros restantes llegarán a la unión del colector que produce el componente de la corriente del agujero, IhC. Habrá una recombinación masiva en la base y la corriente que sale de la base será
Los electrones de la base que se pierden por la recombinación con agujeros (inyectados en la base a través de JE) son rellenados por los electrones que entran en la región base. Los agujeros que llegan a la unión del colector (JC) cruzará el cruce y se dirigirá a la región del colector.
Cuando el circuito emisor está abierto, entonces yoE = 0 y IhC = 0. En esta condición, la base y el colector funcionarán como un diodo de polarización inversa. Aquí, la corriente del colector, IC será la misma que la corriente de saturación inversa (ICO o yoCBO).
ICO es de hecho una pequeña corriente inversa que pasa a través de la Diodo de unión PN. Esto se debe a los portadores minoritarios generados térmicamente que son empujados por el potencial de barrera. Esta corriente inversa aumenta; si el empalme está sesgado al revés y tendrá la misma dirección que la corriente colectora. Esta corriente alcanza un valor de saturación (I0) a un voltaje moderado de polarización inversa.
Cuando la unión del emisor está en sesgo hacia adelante (en la región de operación activa), entonces la corriente colectora se convertirá en
La ganancia de la corriente de la señal es una fracción de la corriente del emisor que comprende de IhC.
Cuando el emisor está en condición cerrada, entonces yoE 0 y la corriente del colector será
En un transistor PNP, la corriente de saturación inversa (ICBO) comprenderá de la corriente debido a los agujeros que pasan a través de la unión del colector de la base a la región del colector (IhCO) y la corriente debida a los electrones que pasan por la unión del colector en la dirección opuesta (IeCO).
La corriente total que entra en el transistor será igual a la corriente total que sale del transistor (según La ley actual de Kirchhoffs).
Parámetros relacionados con los componentes actuales

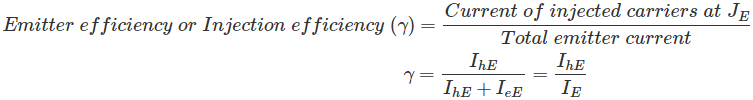

Ganancia de corriente DC (dc): Si el
luego
Esto se puede denominar ganancia de corriente continua del transistor de base común. Esto siempre será positivo y será menos que la unidad.

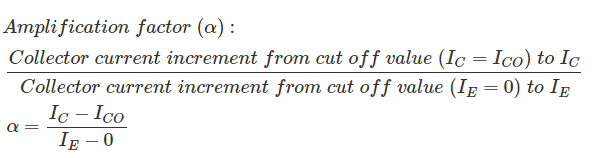

Ganancia de corriente de pequeña señal (ac):
con la constante de voltaje de base del colector (VCB). Siempre es positivo y será menos que la unidad.
