Hay dos principales tipos de transformadores que se puede clasificar por la forma del núcleo magnético. Estos son transformadores de tipo núcleo, y transformadores de tipo casco (y menos comúnmente, transformadores de núcleo de aire). Discutiremos aquí la transformador de tipo núcleo.

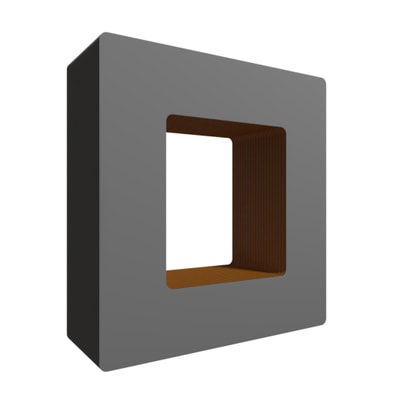

El núcleo del tipo de núcleo monofásico transformador es un núcleo de una sola ventana. Esto significa que hay dos miembros como se muestra en la figura de abajo.

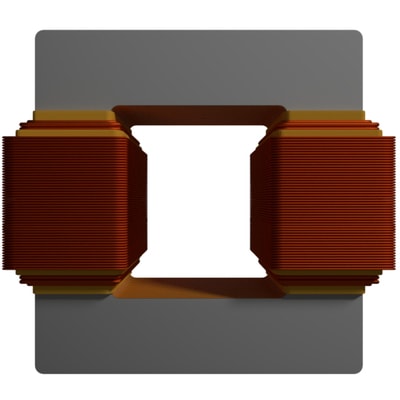

Ambos bobinados de LV y HV están envueltos en ambos miembros. Normalmente ambas bobinas se dividen en partes y una parte de ambas bobinas se envuelve en una extremidad y otras partes o mitades se envuelven en la otra extremidad del núcleo.
El bobinado del LV se envuelve primero en la superficie de la extremidad del núcleo con suficiente aislamiento entre el cuerpo del núcleo y el bobinado. Luego el bobinado LV, el bobinado HV se envuelve con suficiente aislamiento entre el bobinado LV y el bobinado HV. De esta manera, ambas extremidades se cubren con bobinas LV y luego HV.
Este arreglo hace que el transformador sea económico. Como la diferencia de potencial entre el núcleo conectado a tierra y el bobinado de HV es máxima, el costo de aislamiento entre ellos también es máximo. Para evitar este costo de aislamiento, el bobinado de BT se coloca más cerca del núcleo.
En los transformadores de tipo núcleo de menor tamaño se utiliza el núcleo de sección transversal cuadrada o rectangular. Porque es más fácil construir un núcleo de sección transversal cuadrada o rectangular laminado. No es también difícil de enrollar las extremidades del núcleo de sección transversal cuadrada o rectangular. Este es un proceso rentable de fabricación de transformadores más pequeños.
Pero en el caso de los grandes transformadores, no es fácil envolver el conductor de la bobina en formas cuadradas o rectangulares. También para optimizar el uso del conductor de cobre, las bobinas redondas de forma cilíndrica son la mejor opción. Pero el devanado cilíndrico redondo en un miembro del núcleo de sección transversal cuadrada causa una cantidad significativa de espacio no utilizado entre el devanado y el núcleo. Este no es un buen enfoque para los grandes transformadores, ya que el tamaño del transformador es importante. Para reducir estos espacios no utilizados, se utiliza un núcleo de sección transversal escalonado donde las láminas de diferentes dimensiones son cuidadosamente puestas en escena para formar una sección transversal casi circular. La sección transversal puede ser de un solo paso, de dos pasos y de varios pasos, dependiendo del tamaño, el diseño y la optimización económica del transformador.
La principal desventaja del transformador de tipo núcleo es el flujo de fuga. El flujo de fuga en esta disposición es mayor que el del transformador de tipo de núcleo. Afecta al rendimiento y la eficiencia del transformador, pero aún así esta disposición es el mejor enfoque para los transformadores de gran tamaño debido a un acceso más fácil a los bobinados durante el mantenimiento. Si se produce algún daño permanente en el devanado interior, puede rectificarse eliminando sólo el devanado exterior, que no es tan liso en el caso de los transformadores de tipo concha.
Para un transformador trifásico, hay tres miembros en el núcleo. Cada miembro lleva los bobinados de BT y AT de una fase del sistema trifásico. La construcción del núcleo de un transformador trifásico se muestra a continuación.
