Tanque conservador de un transformador
Este es un tanque cilíndrico montado en una estructura de soporte en el techo del tanque principal del transformador. La función principal de tanque conservador del transformador Th
es proporcionar un espacio adecuado para la expansión del aceite dentro del transformador.
Función del tanque conservador de un transformador
Cuando transformador se carga y cuando la temperatura ambiente aumenta, el volumen de aceite dentro del transformador aumenta. Un tanque conservador del transformador proporciona el espacio adecuado para este aceite expandido del transformador. También actúa como un depósito para aceite aislante para transformadores.
Construcción de un tanque conservador

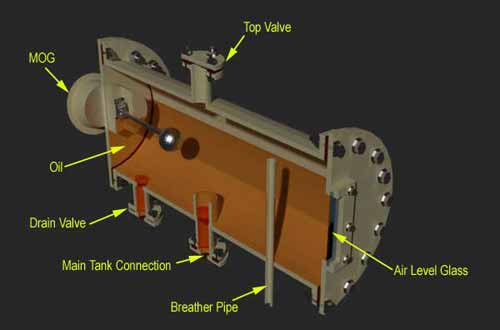

Es un recipiente de aceite de forma cilíndrica cerrado por ambos extremos. Se proporciona una gran tapa de inspección a cada lado del recipiente para facilitar el mantenimiento y la limpieza en el interior del conservador.
La tubería del conservador, es decir, la tubería que viene del tanque transformador principal, se proyecta dentro del conservador desde la parte inferior. La cabeza del tubo conservador dentro del conservador está provista de una tapa. Este tubo se proyecta así como provisto de un tapón porque este diseño evita que los lodos y sedimentos de petróleo entren en el tanque principal desde el conservador. Generalmente el tubo de fijación del respiradero de gel de sílice entra en el conservador por la parte superior. Si entra por abajo, debe ser proyectado muy por encima del nivel de petróleo dentro del conservador. Este arreglo asegura que el petróleo no entre en el respirador de gel de sílice incluso en el nivel operativo más alto.
Funcionamiento del Tanque Conservador
Cuando el volumen de aceite aislante de los transformadores aumenta debido a la carga y a la temperatura ambiente, el espacio vacío por encima del nivel de aceite dentro del conservador es ocupado parcialmente por el aceite expandido. En consecuencia, la cantidad correspondiente de aire de ese espacio se aleja a través del respiradero. Por otra parte, cuando la carga del transformador disminuye, el transformador se apaga y cuando la temperatura ambiente disminuye, el aceite del interior del transformador se contrae. Esto hace que el aire exterior entre en el tanque conservador del transformador a través de un respiradero de gel de sílice.
Conservador del tipo Atmoseal

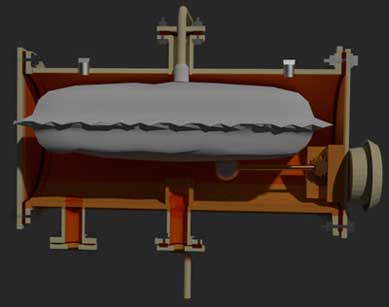

En este tipo de conservador de transformador, una célula de aire hecha de material NBR se ajusta dentro del depósito del conservador. El respiradero de gel de sílice está conectado en la parte superior de esta celda de aire. El nivel de aceite en el transformador de potencia sube y baja según esta célula de aire desinflada e inflada. Cuando la célula de aire se desinfla, el aire dentro de la célula de aire sale a través de un respirador y, por otro lado, si la célula se infla, el aire exterior entra a través de un respirador.
Esta disposición impide el contacto directo del aceite con el aire, reduciendo así el efecto de envejecimiento del aceite.
 |
 |
El espacio disponible fuera de la célula en tanque conservador está totalmente lleno de petróleo. En la parte superior del conservador se proporcionan respiraderos de aire para ventilar el aire acumulado fuera de la celda de aire.
La presión dentro de la célula de aire debe mantenerse a 1.0 PSI.
Conservador del diafragma sellado

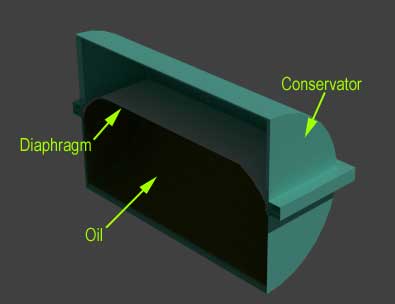

Aquí el diafragma se utiliza como una barrera entre el aceite del transformador y el aire atmosférico. En este caso el conservador del transformador está hecho de dos mitades semicirculares como se muestra a continuación.
El diframa se mantiene entre las dos mitades y se atornilla. A medida que el aceite se expande, empuja el diafragma hacia arriba. La posición del diafragma se indica con el indicador de nivel de aceite, es decir, con el medidor magnético de aceite (aquí el MOG no se muestra en la figura anterior), ya que la varilla de este MOG está conectada al diafragma. Cuando el nivel de aceite cae en el conservador, el diafragma se desvía y el aire atmosférico llena el lugar vacío. Este aire es aspirado a través de un respiradero de gel de sílice que está conectado a la parte superior central de tanque conservador del transformador. (Aquí el respiradero de gel de sílice no se muestra en la figura de arriba)
Este tipo de conservador tiene una ventaja sobre el conservador de células de aire. Si el gas se presuriza a un alto nivel, se disuelve en aceite. Durante un período de tiempo la cantidad de gas en el aceite alcanza el punto de saturación. Si en esta etapa, la carga de transformador se cae repentinamente o la temperatura ambiente cae severamente, la presión baja, el petróleo se vuelve supersaturado y las burbujas de gas evolucionan. Si hay un proxeneta conectado en el circuito de refrigeración, ayudará a generar burbujas. Estas burbujas pueden causar fallos de aislamiento en la región de los campos fuertes. (Aquí las conexiones del respiradero de gel de sílice, el MOG, las válvulas de drenaje, las bolsas de aire, el conservador al tanque principal no se muestran en la figura anterior).
