A El extensómetro… es una resistencia usada para medir la tensión en un objeto. Cuando se aplica una fuerza externa sobre un objeto, debido a la cual se produce una deformación en la forma del objeto. Esta deformación en la forma es tanto de compresión como de tracción se llama tensión, y se mide con el medidor de tensión. Cuando un objeto se deforma dentro del límite de la elasticidad, o bien se hace más estrecho y largo o bien se hace más corto y ancho. Como resultado de ello, hay un cambio en resistencia de extremo a extremo.

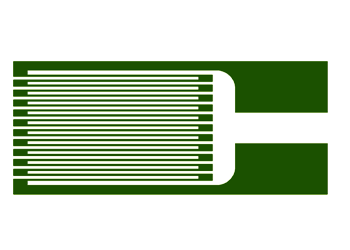

El extensómetro es sensible a que se produzcan pequeños cambios en la geometría de un objeto. Midiendo el cambio de resistencia de un objeto, se puede calcular la cantidad de tensión inducida. El cambio de resistencia tiene normalmente un valor muy pequeño, y para percibir ese pequeño cambio, el extensómetro tiene una larga y delgada tira metálica dispuesta en un patrón de zigzag sobre un material no conductor llamado portador, como se muestra a continuación, de modo que puede ampliar la pequeña cantidad de tensión en el grupo de líneas paralelas y puede medirse con gran precisión. El medidor está literalmente pegado al dispositivo con un adhesivo.
Cuando un objeto muestra una deformación física, su resistencia eléctrica sufre un cambio y ese cambio se mide con un calibrador.

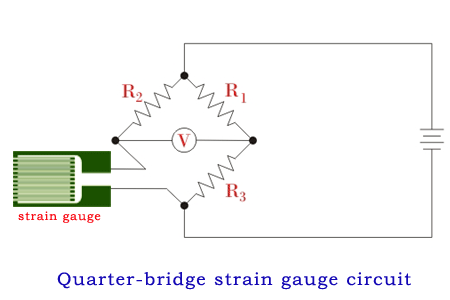

Circuito de puente de galgas extensiométricas
Circuito de puente de galgas extensométricas muestra el estrés medido por el grado de discrepancia, y utiliza un voltímetro en el centro del puente para proporcionar una medición precisa de ese desequilibrio:
En este circuito, R1 y R3son la proporción de brazos iguales entre sí, y R2 es que el brazo del reóstato tiene un valor igual a la resistencia de la banda extensométrica. Cuando la galga está sin tensión, el puente está equilibrado, y el voltímetro muestra un valor cero. Como hay un cambio en la resistencia de la galga extensométrica, el puente se desequilibra y produce una indicación en el voltímetro. El voltaje de salida del puente puede ser amplificado aún más por un amplificador diferencial.
Variación de la temperatura del medidor de tensión

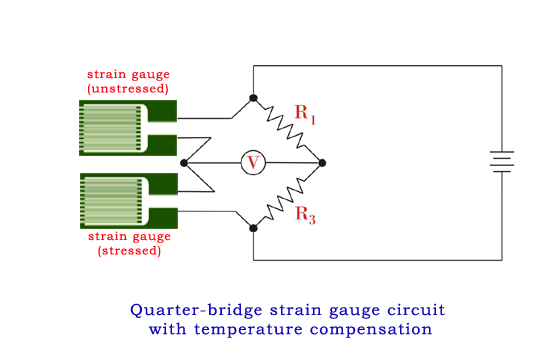

Otro factor que afecta a la resistencia del indicador es la temperatura. Si la temperatura es más la resistencia será más y si la temperatura es menos la resistencia será menos. Esta es una propiedad común de todos los conductores. Podemos superar este problema usando extensómetros que se autocompensan con la temperatura o mediante una técnica de extensómetro falso. La mayoría de los extensómetros están hechos de una aleación de Constantan que anula el efecto de la temperatura en la resistencia. Pero algunos extensómetros no son de una aleación isoelástica. En tales casos, el extensómetro falso se utiliza en lugar de R2 en el circuito del medidor de tensión del cuarto puente que actúa como un dispositivo de compensación de temperatura. Siempre que la temperatura cambia, el resistencia cambiará en la misma proporción en los dos brazos del reóstato, y el puente permanece en estado de equilibrio. El efecto de la temperatura se anula. Es bueno mantener el voltaje bajo para que el auto-calentamiento de El extensómetro… podría ser evitado. El autocalentamiento del indicador depende de su comportamiento mecánico.
Este arreglo se considera como un cuarto de puente. Hay dos arreglos más, configuraciones de medio puente y puente completo, que dan mayor sensibilidad sobre el circuito de cuarto puente. Aún así, el circuito de cuarto puente se usa ampliamente en los sistemas de medición de la tensión.
Uso del medidor de tensión
- En el campo del desarrollo de la ingeniería mecánica.
- Para medir el estrés generado por la maquinaria.
- En el campo de la prueba de componentes de aeronaves como; enlaces, daños estructurales, etc.
