Cuando se registran los biopotenciales, el ruido y la deriva son los dos problemas que se encuentran. El ruido se debe al dispositivo de grabación y al paciente cuando se mueve. La deriva es un cambio en la línea de base creado debido a varios efectos térmicos. Un amplificador de CC tiene un desplazamiento o un pico repentino en la salida cuando la entrada es cero. Por lo tanto, un amplificador chopper resuelve los problemas de deriva en los amplificadores de DC. El nombre Chop significa «muestrear los datos». El circuito del amplificador muestrea la señal analógica. Así que se conoce como amplificador del helicóptero.

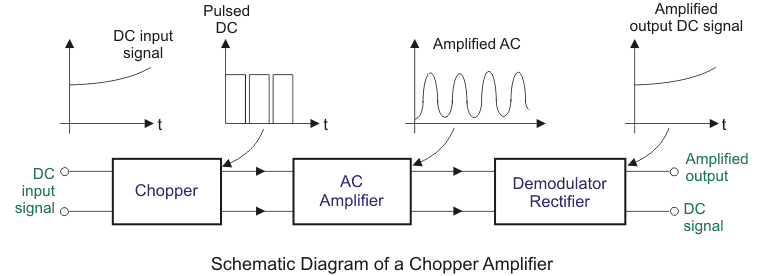

El general diagrama de un amplificador de un helicóptero es como se muestra a continuación. El primer bloque chopper acepta la señal de entrada de DC y la convierte en una señal de AC. El bloque amplificador de CA amplifica la señal de CA cortada.
A continuación, en el bloque rectificador del demodulador, una señal de CA cortada amplificada se convierte en una señal de CC amplificada.
El amplificador de helicóptero se clasifica en dos tipos. Choppers mecánicos y no mecánicos. El helicóptero convierte la señal de DC o de baja frecuencia en una señal de alta frecuencia. Un amplificador de CA amplifica la señal de alta frecuencia modulada. La señal amplificada es demodulada y filtrada para obtener la señal de baja frecuencia o de corriente continua.
Amplificador de helicóptero mecánico

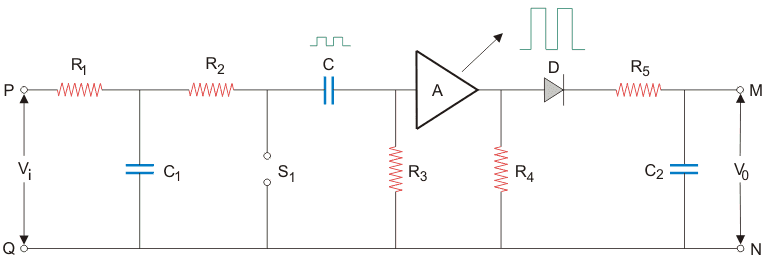

De la figura, el helicóptero S1 actúa como un interruptor o relé operado electromagnéticamente. A es el amplificador de CA que tiene un terminal de entrada y un terminal de tierra. Q actúa como término de referencia. El chopper actúa como un interruptor, por lo que conecta el terminal de entrada del amplificador alternativamente al término de referencia Q. Considere una condición en la que el chopper S1 está cerrado. En esta posición, el terminal de entrada del amplificador se conecta a Q1. Todo el circuito está en cortocircuito, así que la entrada voltaje es cero. Ahora, consideremos la operación inversa cuando el helicóptero S1 está abierto. El amplificador de CA comienza a recibir la señal del terminal P. Finalmente, la entrada del amplificador tiene un voltaje alterno que varía entre cero y el voltaje de entrada. En esta etapa, la conversión de la señal de CC en un pulso de onda cuadrada se produce con la amplificación. Diodo D rectifica la señal cortada.
Después de la rectificación, la señal rectificada es filtrada y amplificada. En los terminales de salida M y N, se produce la señal de salida DC amplificada. La frecuencia de corte o muestreo determina el tiempo de respuesta del picador.
Amplificador no mecánico del helicóptero
En comparación con el tipo mecánico, un helicóptero no mecánico utiliza fotodiodos o fotoconductores para la modulación (convertir las señales de DC en señales de AC) y la demodulación (convertir las señales de AC en señales de DC). Cuando la luz no incide en el fotodiodo, no actual fluye a través del circuito. Sin embargo, cuando la luz cae sobre el fotosensor, el resistencia se convierte en baja. Así que, la corriente fluye a través de la sensor. Este sistema es similar a una operación de conmutación.

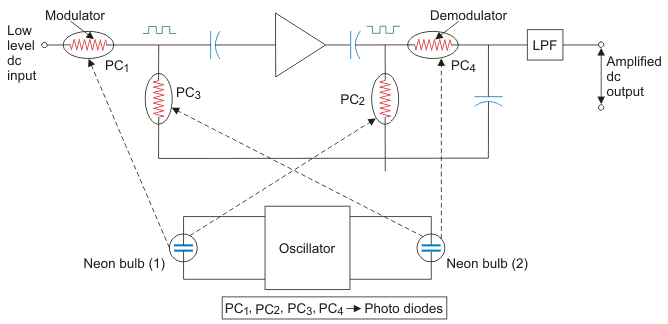

De la figura, un oscilador tiene dos bombillas de neón, que funciona con medio ciclo de oscilación. PC1, PC2, PC3y PC4 son fotodiodos. La lámpara de neón 1 parpadea en el PC1 y PC2. La lámpara de neón 2 parpadea en el PC3 y PC4. Cuando la luz cae sobre el PC1su resistencia reduce el valor de hacer que el condensador para cargar. La luz cae sobre el PC3 haciendo que la entrada fluya a través de ella cuando no hay luz en el PC1. Por lo tanto, la incidencia de la luz en el PC1 y PC3 tiene lugar alternativamente para generar un pulso de onda cuadrada a través de la salida condensador. El pulso de onda cuadrada generado es la entrada para el amplificador de CA. La salida del amplificador es un pulso de onda cuadrada amplificado. Los otros dos fotodiodos PC2 y PC4 están en el circuito de salida. Recupera la señal de DC y hace que el condensador se cargue completamente hasta el valor máximo de salida voltaje. En la etapa final, un filtro de paso bajo elimina el ruido y las ondulaciones no deseadas. La salida es una señal DC amplificada.
Amplificador de helicóptero diferencial

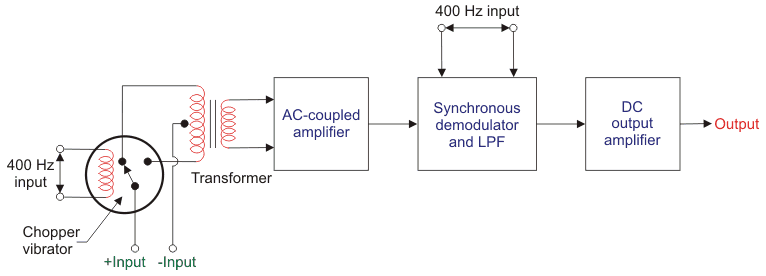

Un tipo de helicóptero utilizado para la medición del EEG es un helicóptero diferencial. Tiene un transformador. Un vibrador de picador conecta la entrada del transformador. La toma central del transformador actúa como uno de los terminales del conector de entrada. El interruptor del helicóptero actúa como otro terminal. El amplificador acoplado a la CA proporciona la ganancia. La salida de este amplificador va al filtro y al bloque demodulador. Finalmente, se obtiene una señal de salida de CC amplificada.
