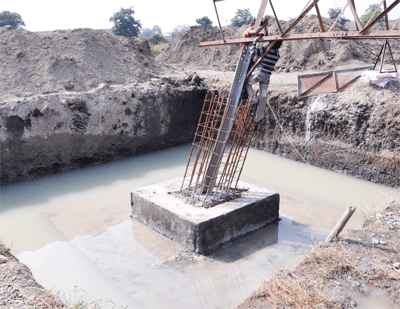

La fundación de cualquier estructura juega un papel importante en la seguridad y el rendimiento satisfactorio de la estructura ya que transmite las cargas mecánicas de la sistema de transmisión eléctrica a la tierra. Una estructura de transmisión Sin tener una base sólida y segura, no puede realizar las funciones para las que ha sido diseñada. Los cimientos en varios tipos de suelos tienen que ser diseñados para adaptarse a las condiciones del suelo de un tipo particular.
Además de los cimientos de las torres normales, hay situaciones en las que, teniendo en cuenta el aspecto tecnoeconómico para las torres especiales necesarias o el cruce de ríos que pueden estar situados en la orilla del río o en la corriente de la mente o en ambos, se pueden proporcionar cimientos de pilotes.
Tipo de cargas en la base
Los cimientos de las torres están normalmente sujetos a tres tipos de fuerzas. Estas son:
- La compresión o el empuje hacia abajo.
- La tensión o el levantamiento.
- Las fuerzas laterales de los empujes laterales en ambas direcciones, transversal y longitudinal.
La magnitud o las cargas límite para los cimientos deben ser tomadas un 10% más altas que éstas para las torres correspondientes.
La losa de la base de los cimientos se diseñará para momentos adicionales de desarrollo debido a la excentricidad de las cargas.
También se tendrá en cuenta el peso adicional del hormigón en la base por debajo del nivel del suelo sobre el peso de la tierra y el peso total del hormigón por encima del nivel del suelo en la base y en las piezas de acero empotradas, lo que aumenta el empuje hacia abajo.
Parámetros del suelo Para diseñar los cimientos, se requieren los siguientes parámetros.
- Limitar la capacidad de carga del suelo.
- Densidad del suelo.
- Ángulo de frustum de la tierra.
Los valores anteriores se pueden consultar en el informe de análisis del suelo.
Análisis de estabilidad de la base de la torre de transmisión
Además del diseño de resistencia, se hará un análisis de estabilidad de los cimientos para comprobar la posibilidad de fallo por sobregiro, desarraigo de los muñones, deslizamiento e inclinación de los cimientos, etc. El siguiente tipo de suelo primario resistencia se asumirá que actúa para resistir las cargas impuestas en la tierra.
Resistencia contra el levantamiento de los cimientos de la torre de transmisión
Se supondrá que las cargas de elevación son resistidas por el peso de la tierra en una frustada invertida de una pirámide de tierra cuyos lados forman un ángulo igual al ángulo de informe de la tierra con la vertical en el suelo medio. El volumen del cálculo de la tierra será el que figura en el dibujo adjunto (Fig. 3) El peso del hormigón incrustado en la tierra y el que está por encima del nivel del suelo también se considerará para resistir el levantamiento. En caso de que la pirámide de frustum de tierra de dos patas adyacentes se superponga, se supondrá que la frustum de tierra está truncada por un plano vertical que pasa por la línea central de la base de la torre. Se considerará un factor de sobrecarga (OLF) del 10% (diez por ciento) sobre la carga de diseño, es decir, OLF = 1,10 para la torre de suspensión y 1,15 para el ángulo, incluidos el punto muerto y la torre de anclaje. Sin embargo, para la torre especial el OLF será de 1,20.
Resistencia contra el empuje hacia abajo de la base de la torre de transmisión
Las siguientes combinaciones de carga serán resistidas por la resistencia del suelo:
- Se supone que las cargas de empuje descendentes combinadas con un peso adicional de hormigón sobre la tierra actúan sobre el área total de la parte inferior de la base.
- El momento debido a las fuerzas de empuje lateral en la parte inferior de la base.
El diseño estructural de la losa de la base se desarrollará para la combinación de carga anterior. En el caso del cálculo de la presión del dedo del pie () debido a la combinación de carga anterior, la presión de apoyo permitida se incrementará en un 25%.
Resistencia contra el empuje lateral de los cimientos de la torre de transmisión
La chimenea se diseñará según el método del estado límite para la acción combinada de fuerzas axiales, tensión y compresión y el momento de flexión máximo asociado. En estos cálculos, se ignorará la resistencia a la tracción del hormigón.
Resistencia contra el desarraigo del talón de la fundación de la torre de transmisión
Se considerará un FLO del 10% (Diez por ciento), es decir, FLO = 1,10 para las torres de suspensión normales y 1,15 para las torres de ángulo, incluida la torre de anclaje/de callejón sin salida. Para torres especiales la FLO será de 1,20.
