Algunos de los términos útiles comúnmente utilizados, en la torre de refrigeración industria son
- BTU (British-Thermal-Units):
Es el requisito de la Energía Calórica para aumentar la temperatura en 1oF de una sola capa de agua entre 32 y 212oF. - Rango de enfriamiento:
La diferencia de temperatura entre la entrada de agua caliente y la salida de agua fría de la torre de refrigeración es torre de refrigeración rango. - Acérquese:
Es la diferencia de temperatura entre el agua de refrigeración que sale de la temperatura y el WBT (Wet Bulb Temperature). Es uno de los parámetros más importantes para decidir el costo y el tamaño de la torre de enfriamiento. También decide la temperatura del agua de refrigeración. - A la deriva:
Son esas gotas de agua lanzadas desde el torre de refrigeración por el aire de salida. Es una pérdida de agua de la torre de refrigeración, por lo que puede reducirse con la ayuda de un dispositivo similar a un deflector llamado eliminador de deriva. - Carga de calor:
Es el calor que debe ser removido de la torre de enfriamiento de agua en circulación.
- Ton:
Las toneladas en un enfriamiento por evaporación son 15.000 BTU/Hr. La tonelada de un refrigerador es de 12.000 BTU/Hr. - Temperatura de bulbo húmedo (WBT):
Es la temperatura mínima teórica que el agua puede alcanzar por evaporación. El WBT es el parámetro más importante en el diseño y selección de torres y puede ser medido a través de un gráfico psicométrico. - Temperatura de bulbo seco (DBT):
Es la temperatura del aire entrante medida por un termómetro de bulbo seco. - Cabeza de Bomba:
Es el requisito de presión del agua circulante de la cuenca de las bombas de CW para superar la caída de presión a través de las válvulas de descarga, filtros, condensadores y finalmente a la parte superior de la torre de refrigeración …el encabezado de distribución. - Maquillaje:
Es la cantidad de agua necesaria para compensar lo siguiente:- Pérdidas por deriva
- Pérdidas por evaporación
- Ralentizar o desangrar las pérdidas
- Desangrarse:
Es esa agua en circulación la que se extrae del sistema en forma de sangrado, para mantener los sólidos disueltos, la dureza y la alcalinidad con en rango limitado. La evaporación del agua en circulación aumenta el Ciclo de Concentración (COC), a menos que se controle por medio de la hemorragia.
Rendimiento de la torre de enfriamiento
Rendimiento de la torre de refrigeración depende de cuatro factores principales:
- Rango
- Carga de calor
- Temperatura ambiente de bulbo húmedo o RH
- Acercamiento
Rango
El rango es la diferencia de temperatura entre el agua caliente que entra en la torre y el agua fría que sale de la torre. Un rango alto de la torre de enfriamiento es la indicación de una satisfactoria rendimiento de la torre de refrigeración. Está representado por:
El alcance está determinado por el proceso y no por la torre de refrigeración. Por lo tanto, el alcance es una función de la carga de calor del proceso y el flujo de agua circulante.
Acercamiento
Es la diferencia de temperatura entre la temperatura del agua de refrigeración que sale y la WBT (Temperatura de bulbo húmedo).

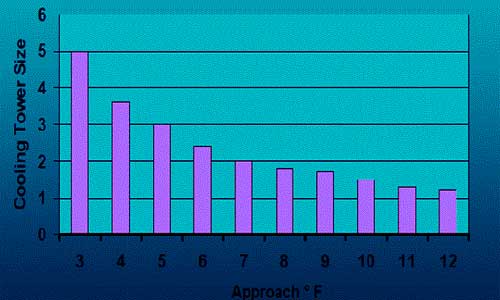

Regla del pulgar:
Bajar la aproximación, más grande es el tamaño de la torre de refrigeración y viceversa. Normalmente el enfoque de 2,8oC es lo que el fabricante puede garantizar.
La aproximación decide o gobierna el tamaño de la torre de refrigeración a ser seleccionada.
WBT o RH
Se mide cubriendo el bulbo del termómetro con un paño húmedo empapado de agua. Es uno de los elementos importantes en el cálculo del rendimiento de las torres de refrigeración por evaporación. Durante torre de refrigeración La preselección basada en la temperatura del bulbo húmedo, debe considerarse lo siguiente:
- El valor de diseño del WBT, en cualquier momento no debe exceder el 5% del tiempo. El WBT seleccionado deberá estar cerca del promedio máximo. WBT en verano.
- La temperatura especificada del bulbo húmedo puede ser la temperatura ambiente, que es la temperatura en el área de la torre de enfriamiento, o especificada como entrada, que es la temperatura del aire que entra en la torre y se ve afectada por la circulación de la misma.
Carga de calor
La carga de calor de la torre de refrigeración está indicada por la ecuación:
Dónde,
Q = Carga de calor en Btu/hr.
m = Masa de agua de refrigeración en Ibs/hr.
Cp = Calor específico del agua.
T = Diferencia entre la temperatura del agua caliente y la fría.
La dimensión y el costo de la torre de enfriamiento aumenta con el aumento de la carga de calor. El diseño de torres de refrigeración de tamaño superior e inferior al normal no es algo deseable y correcto de practicar.

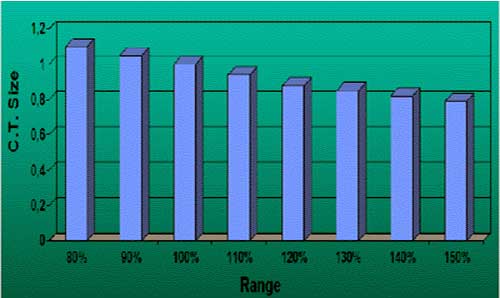

Relación entre el rango, el flujo y la carga de calor
Con el aumento de la carga de calor, tanto el alcance como el flujo aumentan. Con el aumento del rango hay dos casos posibles:
- Caso aceptable y económico:
Aumentando la temperatura del agua de refrigeración de entrada, manteniendo la temperatura de la torre de refrigeración de salida como está fijada. - Caso inaceptable y poco económico:
Reduciendo la temperatura del agua de refrigeración de salida, manteniendo la entrada torre de refrigeración la temperatura del agua como está fijada. No es económico porque el enfoque se está reduciendo.
Relación entre Approach y WBT
El valor de diseño de los WBT se establece en función de la ubicación geográfica del proyecto. Manteniendo el enfoque como fijo y cambiando el WBT (aumentando), lo que resulta en una menor torre de refrigeración.
