Se utilizan diversos materiales para construyendo estructuras de torres de enfriamiento. Materiales como la fibra de vidrio se utilizan para construir el paquete torres de refrigeración. Sin embargo, para el campo erigido material de las torres de refrigeración como el acero, la fibra de vidrio, la secoya y el hormigón y se usará según la ubicación del proyecto y la preferencia del cliente.
Los más y los menos de cada material de la torre de enfriamiento se dan a continuación:

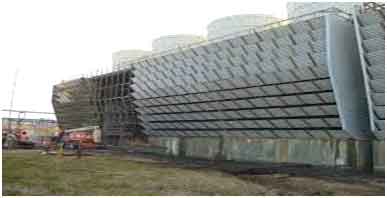

Madera:
La secoya como material en la torre de enfriamiento se utilizó en los años 70 y 80 para torres de enfriamiento de pequeña capacidad. Hoy en día, debido a su decreciente existencia, la madera no se utiliza en torres de refrigeración.
A continuación se detallan los inconvenientes de la madera como material:
- Durabilidad: Se considera que la madera es menos duradera durante la operación y que también tiene menos vida útil en comparación con otros materiales.
- Pérdidas por deriva: son más, es decir, más del 1%.
- Significado: El problema de comer madera es mayor y requiere un ajuste del pH.
- Requisito de área: es más bien tener una huella más grande en comparación con otras.
- Algas: grave problema de formación de algas.
- Estructura pesada: Las estructuras de madera son más pesadas que las otras materiales para torres de refrigeración por lo que aumenta el costo civil.
Acero galvanizado:
Es el más común material de construcción para torres de refrigeración. El acero galvanizado en caliente G-235 es adecuado desde el punto de vista de la resistencia a la corrosión y también tiene una buena resistencia estructural.
Acero inoxidable:
El desarrollo y la mejora de la material de la torre de refrigeración conduce al acero inoxidable, que es superior al G-235.
El material de la torre de refrigeración de acero inoxidable 304 se utiliza y recomienda para torres de refrigeración instalado en el ambiente altamente corrosivo.

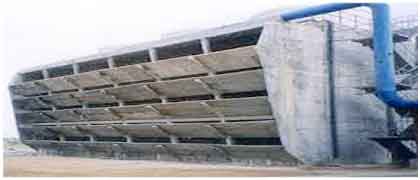

Torres de hormigón:
Las torres de refrigeración de hormigón suelen ser torres muy grandes.
Las características más destacadas de las torres de hormigón son:
- Larga vida: La vida de las torres es de más de 38-40 años.
- Hora de la erección: estas son torres erigidas en el campo y requieren más tiempo para su terminación.
- Torres costosas: estas torres son muy caras, lo que se compensa justamente por su larga vida.

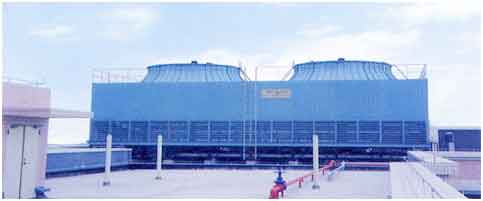

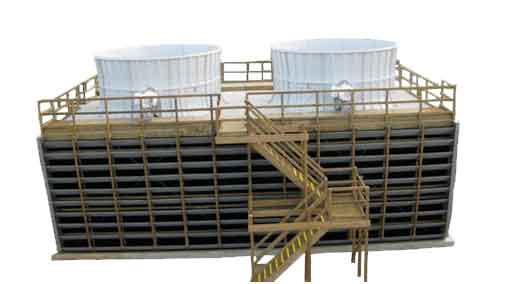

Torres de plástico reforzado con fibra (FRP):
La aplicación de torres de FRP está creciendo muy rápidamente y cada vez más plantas de proceso están reemplazando sus viejas torres de refrigeración de madera por FRP.
Las características más destacadas de las torres de refrigeración de FRP son:
- Ligero de peso
- Tener un buen desafío contra el agua química, por lo que el funcionamiento de la misma es posible en un amplio rango de pH.
- Las torres de FRP son resistentes al fuego, por lo que no necesitan sistema de protección contra incendios.
- Estas torres requieren un menor tiempo de montaje y también tienen una ventaja de costos con respecto a otras torres de refrigeración.
Componentes de la torre de refrigeración
La vida de una torre de refrigeración bien mantenida oscila entre 20 y 25 años aproximadamente. Hay dos tipos de componentes importantes en un enfriamiento:
Componentes reemplazables como
- Componente de movimiento de aire (ventiladores de tiro)
- Materiales de embalaje (Rellenos)
- Sistema de distribución de agua caliente
- Persianas
- Eliminadores de deriva
Componentes no reemplazables/estructura permanente como
- Cuenca de agua fría
A continuación se describen los principales componentes de la torre de refrigeración y sus funciones:
Materiales de empaque Torre de Coling
Es un componente vital de las torres de refrigeración, ya que mejora la eficacia de la refrigeración de la torre de refrigeración al proporcionar rellenos de Spalsh y de película.

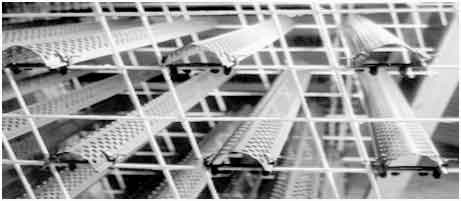

Splash Fills:
Torres que tienen patrones escalonados horizontales y verticales para salpicar el agua caliente que cae desde la parte superior de la cubierta de distribución de la torre. Las salpicaduras hacen que el agua caliente se divida en finas gotas de agua y aumente su superficie de agua entre el aire y el agua.

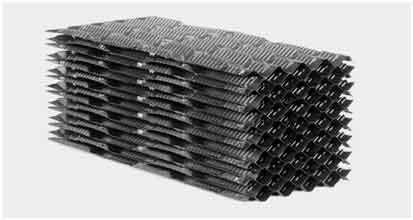

La película se llena :
Estas son hojas de plástico corrugado que se unen para dar una apariencia de panal. El material usado para el relleno de la película es PVC, Polipropileno.
Torre de refrigeración Sistema de distribución de agua caliente
Es para distribuir agua caliente circulante dentro de la torres de refrigeración para enfriar el agua de proceso caliente. Incluye la cuenca de distribución, los cabezales, los brazos de distribución, las boquillas de pulverización, las válvulas reguladoras de flujo.
Torre de refrigeración Cuenca de agua fría
La cuenca de agua fría en la parte inferior de la torre está diseñada para recoger el agua enfriada y suministrarla a la succión de las bombas de agua en circulación.
La capacidad de la cuenca debe ser para mantener las 3 veces el caudal de agua en circulación en gpm.
Ventilador de la torre de enfriamiento
Los ventiladores se usan en torres de enfriamiento de tiro inducido. El material de las aspas comúnmente usado es FRP, aluminio y acero galvanizado en caliente.
Persianas
Las funciones de la persiana en la torre de refrigeración de flujo cruzado son
- Para distribuir equitativamente el flujo de aire a los rellenos.
- Ayuda a retener el agua dentro de la torre.
No se necesitan persianas en la torre de refrigeración de flujo contrario.
Eliminadores de deriva
Su función es eliminar las gotas de agua arrastradas por el aire caliente que sale del torres de refrigeración. Reduce la deriva a menos del 0.0005% del agua circulante. Está hecho de PVC.
