SF6 Disyuntor
A interruptor de circuito… en el que gas hexafluoruro de azufre o SF6 gas se utiliza como el medio de quincha de arco, conocido como un SF6 interruptor de circuito….
SF6 El gas tiene una excelente propiedad aislante y tiene una alta electronegatividad. Debido a la alta electronegatividad, tiene una gran afinidad para absorber electrones libres. Absorbe los electrones para formar un ión negativo. La unión del electrón con el SF6 Las moléculas pueden producirse en dos reacciones diferentes, como se muestra a continuación,
Los iones son obviamente mucho más pesados que un electrón libre y por lo tanto sobre toda la movilidad de las partículas cargadas en SF6 es mucho menor en comparación con los otros gases comunes.
Sabemos que la movilidad de las partículas cargadas es la principal responsable de conducir la corriente a través de un gas. Por lo tanto, para las partículas cargadas más pesadas y menos móviles en el SF6 gas, adquiere una fuerza dieléctrica muy alta.
No sólo el gas tiene una buena fuerza dieléctrica, sino que también tiene la propiedad única de recombinación rápida después de que el arco es eliminado. El gas también tiene una excelente propiedad de transferencia de calor. Debido a su baja viscosidad gaseosa, el gas SF6 puede transferir eficientemente el calor por convección. Así que debido a la alta fuerza dieléctrica y el alto efecto de enfriamiento, el SF6 El gas es aproximadamente 100 veces más efectivo para apagar el arco que el aire. Debido a estas propiedades únicas de este gas, Disyuntor de SF6 se utiliza en una gama completa de sistemas de energía eléctrica de medio y alto voltaje. Estos interruptores de circuito… están disponibles para el voltaje va de 33KV a 800 KV e incluso más.
Desventajas del interruptor del SF6
- El gas SF6 se identifica como un gas de efecto invernadero, se está introduciendo una regulación de seguridad en muchos países para prevenir su liberación a la atmósfera.
- Diseño tipo Puffer de SF6 El CB necesita una alta energía mecánica que es casi cinco veces mayor que la de interruptor de circuito de aceite.
Tipos de SF6 Disyuntor
Hay principalmente tres tipos de SF6 CB dependiendo del nivel de voltaje de la aplicación-
- El único interruptor SF6 CB solicitó un sistema de hasta 245 KV (220 KV).

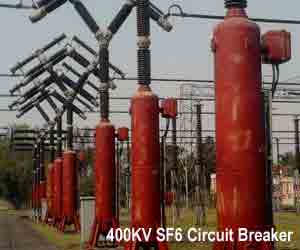

- Dos interruptores SF6 CB solicitaron un sistema de hasta 420 KV (400 KV).
- Cuatro interruptores SF6 CB solicitaron un sistema de hasta 800 KV (715 KV).
Funcionamiento del interruptor de SF6
El funcionamiento del SF6 CB de primera generación fue bastante simple y es hasta cierto punto similar a interruptor de circuito de explosión de aire. Aquí el gas SF6 fue comprimido y almacenado en un depósito de alta presión. Durante funcionamiento del disyuntor de SF6este gas altamente comprimido se libera a través de la arco en el interruptor y se recoge en un depósito de presión relativamente baja y luego se bombea de nuevo al depósito de alta presión para su reutilización.

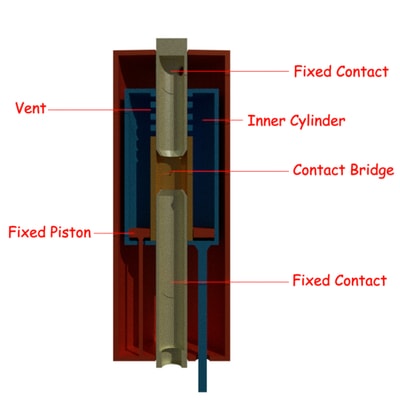

El funcionamiento del interruptor de SF6 es un poco diferente en el tiempo moderno. La innovación del diseño de tipo puffer hace que el funcionamiento del SF6 CB sea mucho más fácil. En el diseño de tipo buffer, la energía del arco se utiliza para desarrollar la presión en la cámara de arco para apagado de arco. Aquí el interruptor está lleno de SF6 gas a la presión nominal. Hay dos contactos fijos con un espacio de contacto específico. Un cilindro deslizante los une a los contactos fijos. El cilindro puede deslizarse axialmente hacia arriba y hacia abajo a lo largo de los contactos. Hay un pistón estacionario dentro del cilindro que está fijado con otras partes estacionarias del SF6 interruptor, de tal manera que no puede cambiar su posición durante el movimiento del cilindro. Como el pistón es fijo y el cilindro es móvil o deslizante, el volumen interno del cilindro cambia cuando el cilindro se desliza.

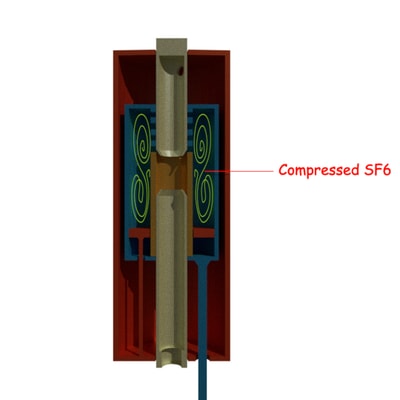

Durante la apertura del interruptor, el cilindro se mueve hacia abajo contra la posición del pistón fijo, por lo que el volumen dentro del cilindro se reduce, lo que produce SF comprimido.6 gas dentro del cilindro. El cilindro tiene varios orificios laterales que fueron bloqueados por el cuerpo de contacto fijo superior durante la posición cerrada.

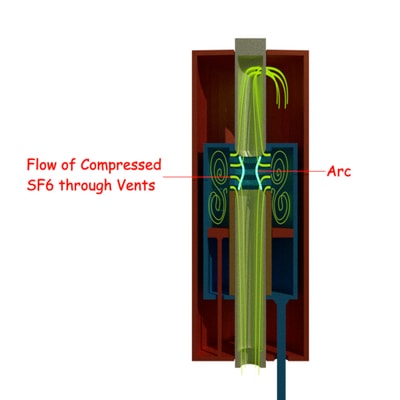

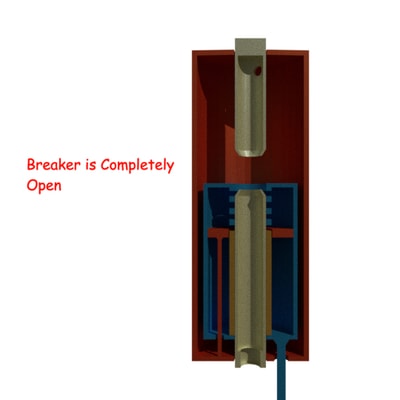

A medida que el cilindro se mueve más hacia abajo, estas aberturas de ventilación cruzan el contacto fijo superior, y se desbloquean y luego comprimen el SF6 El gas dentro del cilindro saldrá por estos respiraderos a gran velocidad hacia el arc y pasa a través del agujero axial de los dos contactos fijos. El arco se apaga durante este flujo de gas SF6.
Durante el cierre del interruptor, el cilindro deslizante se mueve hacia arriba y a medida que la posición del pistón permanece a una altura fija, el volumen del cilindro aumenta, lo que introduce una baja presión en el interior del cilindro en comparación con el entorno. Debido a esta diferencia de presión, el gas SF6 del entorno intentará entrar en el cilindro. El gas de mayor presión vendrá a través del agujero axial de ambos contactos fijos y entrará en el cilindro a través de la ventilación y durante este flujo; el gas apagará el arc.
