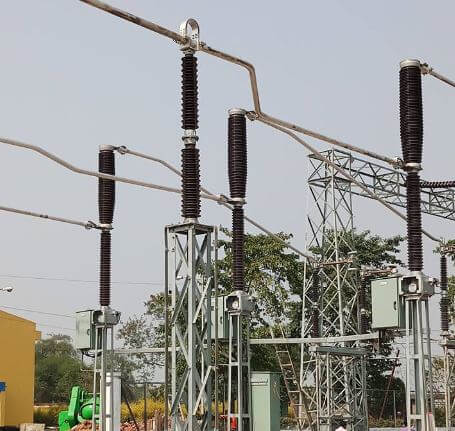

¿Qué es un interruptor de circuito?
Un interruptor de circuito eléctrico es un dispositivo de conmutación que puede ser operado manual y automáticamente para controlar y proteger una sistema de energía eléctrica. Como el sistema de energía moderno se enfrenta a corrientes enormes, se debe prestar especial atención durante el diseño de un interruptor de circuito para asegurar que sea capaz de interrumpir con seguridad el arco producido durante el cierre de un interruptor de circuito. Esta fue la definición básica de interruptor de circuito.
Introducción a los disyuntores
El sistema de energía moderno se ocupa de una enorme red de energía y un gran número de equipos eléctricos asociados. Durante un fallo de cortocircuito o cualquier otro tipo de fallo eléctrico (como fallos en los cables eléctricos), una falla alta actual fluirá a través de este equipo así como de la propia red de energía. Esta alta corriente puede dañar el equipo y las redes de forma permanente.
Para salvar estos equipos y las redes de energía, la corriente de falla debe ser eliminada del sistema lo más rápido posible. Una vez eliminado el fallo, el sistema debe volver a su estado normal de funcionamiento lo antes posible para suministrar energía de calidad fiable a los extremos receptores. Además de eso, para el control adecuado del sistema de energía, es necesario realizar diferentes operaciones de conmutación.
Así que para desconectar y reconectar oportunamente diferentes partes de sistema de energía red de protección y control, debe haber algún tipo especial de dispositivos de conmutación que puedan ser operados con seguridad en condiciones de gran conducción de corriente. Durante la interrupción de una gran corriente, habría un gran arco eléctrico entre los contactos de conmutación, por lo que se debe tener cuidado de apagar estos arcos en el disyuntor de una manera segura. El interruptor de circuito… es el dispositivo especial que realiza todas las operaciones de conmutación necesarias durante la condición de transporte actual. Esta fue la base introducción al interruptor de circuito.
Principio de funcionamiento del interruptor
El disyuntor consiste principalmente en contactos fijos y contactos móviles. En la condición normal de encendido del interruptor, estos dos contactos están físicamente conectados entre sí debido a la presión mecánica aplicada a los contactos móviles. Hay una disposición de energía potencial almacenada en el mecanismo de operación del interruptor de circuito que se libera si se da la señal de conmutación al interruptor. La energía potencial puede ser almacenada en el interruptor de diferentes maneras, como por ejemplo mediante un muelle metálico deformante, por aire comprimido o por presión hidráulica. Pero cualquiera que sea la fuente de energía potencial, debe ser liberada durante el funcionamiento. La liberación de la energía potencial hace que el deslizamiento del contacto en movimiento sea rápido.
Todos los interruptores tienen bobinas de funcionamiento (bobinas de disparo y bobina de cierre), siempre que estas bobinas se activan por el pulso de conmutación, y el émbolo dentro de ellas se desplaza. Este émbolo de la bobina operativa está típicamente unido al mecanismo de operación del interruptor de circuitoComo resultado, la energía potencial almacenada mecánicamente en el mecanismo del interruptor se libera en forma de energía cinética, lo que hace que el contacto móvil se mueva, ya que estos contactos móviles están unidos mecánicamente a través de una disposición de palanca de engranaje con el mecanismo de funcionamiento. Después de un ciclo de funcionamiento del disyuntor se libera la energía total almacenada y, por lo tanto, la energía potencial almacenada de nuevo en el mecanismo de funcionamiento del disyuntor mediante el motor de carga de resorte o el compresor de aire o por cualquier otro medio.
Hasta ahora hemos hablado de la mecánica principio de funcionamiento del interruptor. Pero hay características eléctricas de un interruptor que también deben ser consideradas en esta discusión sobre el funcionamiento del interruptor. Tengamos una discusión sobre las características eléctricas principio del interruptor de circuito.
El disyuntor tiene que llevar una gran potencia nominal o de fallo. Debido a esta gran potencia, siempre hay un arco peligrosamente alto entre los contactos móviles y el contacto fijo durante la operación del interruptor. Nuevamente, como discutimos anteriormente, el arco en el interruptor puede ser apagado con seguridad si la fuerza dieléctrica entre los contactos portadores de corriente del interruptor aumenta rápidamente durante cada actual cero cruce de la corriente alterna. La fuerza dieléctrica del medio entre contactos puede aumentarse de varias maneras, como comprimiendo el medio de arco ionizado ya que la compresión acelera el proceso de desionización del medio, enfriando el medio de arco ya que el enfriamiento aumenta la resistencia de la trayectoria del arco o reemplazando el medio de arco ionizado con gases frescos. Por lo tanto, algunos procesos de apagado del arco deberían estar involucrados en el funcionamiento del interruptor.
Tipos de interruptor de circuito
Según los diferentes criterios hay diferentes tipos de interruptor de circuito. De acuerdo con su medio de extinción de arco, el interruptor puede ser dividido como…
De acuerdo con su medio de extinción de arco, el interruptor puede ser dividido en…
- Disyuntor de aceite.
- Disyuntor de aire.
- SF6 interruptor de circuito….
- Disyuntor de vacío.
De acuerdo con sus servicios, el interruptor puede ser dividido como…
- Interruptor de circuito exterior
- Rompecabezas de interior.
De acuerdo con el mecanismo de operación del interruptor, pueden ser divididos como…
- Interruptor de circuito operado por resorte.
- Interruptor de circuito neumático.
- Interruptor de circuito hidráulico.
Según el nivel de voltaje de la instalación tipos de interruptor de circuito son referidos como…
- Disyuntor de alto voltaje.
- Disyuntor de media tensión.
- Disyuntor de bajo voltaje.
