Vapor de flash… se produce cuando el agua a alta presión se reduce a baja presión en la trampa de vapor, de tal manera que su temperatura es más alta que la de saturación correspondiente a una presión más baja. Así, esta agua de alta temperatura (condensado) contiene una energía mucho más alta que la correspondiente a su condición de saturación a la presión más baja.
Este exceso de energía en el agua (condensado) hace que parte del agua (condensado) se dispare.
El parpadeo es el nombre que se da a la formación de vapor del condensado caliente cuando el mismo se libera a presión reducida.
Si el vapor flash es un vapor diferente…
El vapor de flasheo es similar a cualquier otro vapor normal, pero su nombre se da en función de cómo se produce.
¿En qué se diferencia la generación de vapor flash del vapor normal?
El vapor de flasheo se produce/generó cuando un condensado de alta presión antes de la trampa de vapor se expone a una gran caída de presión durante su salida.
La generación de vapor de flasheo es un fenómeno automático que depende de los parámetros del condensado (parámetros del sistema). No depende de la fuente primaria o secundaria de combustible.
Donde, como es normal vapor se produce principalmente a partir de Caldera o generador de vapor de recuperación de calor residual (HRSG).
La generación normal de vapor requiere el disparo de combustible primario o secundario en la caldera o HRSG.
El destello del vapor
Es el exceso de energía o entalpía disponible (debido a la caída de la presión) parpadeará/evaporará alguna porción del agua/condensado cuando la presión caiga.
Cantidad de Vapor de flash… producido viene dado por la fórmula:
hf a 6 bar = 697,22 kJ/Kg
hf a 0 bar = 417,5 kJ/Kg
hfg a 0 bar = 2258 kJ/Kg
Generación de vapor de flasheo para el condensado para valores como los dados en la figura 1 = 0,124 Kg de vapor/por Kg de agua o 12,4 %.

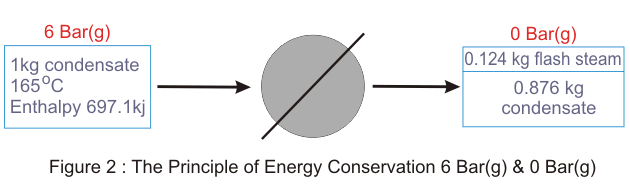

Principio de la energía de conservación asociada a la generación de Vapor de flash… se describe en el siguiente ejemplo:

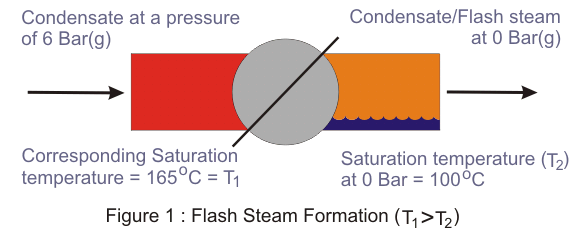

Deje que el condensado (agua) esté a una presión de 6 Bar(g) como se muestra en la Figura 1 anterior.
1 kg de condensado a 6 Bar(g) y a 165oEl C produce 0,124 kg de vapor de flasheo a presión atmosférica. Como la suma de la masa de vapor de relámpago y condensado es igual a 1, por lo tanto la cantidad de condensado es (1- 0,124) = 0,876 kg.
| Presión en Bar(g) | La temperatura de saturación en oC | Entalpías específicas kJ/Kg | |||
| hf | hfg | hg | |||
| Entrada Condición o condición antes de la trampa de vapor | 6 | 165 | 697.1 | 2066.3 | 2763.5 |
| Salida Condición o condición después de la trampa de vapor | 0 | 100 | 417.46 | 2258.0 | 2675.5 |
Por lo tanto, de la tabla anterior:
| La entalpía total a la presión atmosférica del agua saturada es hf | 417,46 kJ/kg | |
| La entalpía total en la presión atmosférica del agua saturada es hg | 2675,5 kJ/kg | |
| Por lo tanto, en la condición de salida o en una presión menor de 0 bar(g) | ||
| La entalpía total del condensado (agua) (de la fig. 2) | 0.876 × 417 = 365.3 | A |
| Entalpía total del vapor (de la fig:2) | 0.124 2675.5 = 331.76 | B |
Por lo tanto, en el punto de salida o de menor presión, la entalpía total en el agua (condensado) y el vapor es A + B = 697,1
Así pues, cuando el principio de la ley de conservación de la energía se aplica al vapor de relámpago se demuestra que la energía asociada al condensado a la entrada del purgador de vapor es igual a la energía asociada al agua a la salida del purgador de vapor.
Una idea equivocada al visualizar el vapor de flash
Lo primero que golpea al visualizar las nubes de vapor, como si se tratara de una fuga de vapor vivo. Pero normalmente las nubes de vapor flash se deben a que el condensado caliente pasa a la atmósfera a través de una trampa de vapor.
Volumen del vapor de flashes generado
El agua es más densa que el vapor, por lo que el volumen específico de vapor es mucho mayor que el del agua. Por lo tanto, un pequeño aumento en la generación de vapor de flasheo da como resultado un aumento de muchas veces en el volumen de vapor generado.
Mayor o mayor es la presión diferencial entre los parámetros de entrada y salida de la trampa mayor es la cantidad de vapor de flasheo generado y mayor su volumen.
Efectos del vapor de flasheo
A continuación se presentan las áreas en las que Vapor de flash… efecto debe darse la debida consideración a otras que puedan conducir a golpe de ariete:
- El tamaño de la ventilación del tanque receptor de condensado
- Las trampas de vapor descargan las tuberías.
- Dimensionamiento de la línea de retorno de condensados.
