Electrodo es un sólido eléctrico director a través de la cual un La corriente eléctrica entra o sale de una célula electrolítica. Convierte los potenciales iónicos en potenciales electrónicos. Los diferentes tipos de electrodos utilizados para las mediciones biológicas dependen de las localizaciones anatómicas, desde donde se miden las señales bioeléctricas. Los electrodos bioeléctricos adquieren las señales como ECG, EEG, EMG, etc.
Hay tres tipos de electrodos, a saber,
- Microelectrodos
- Electrodos de aguja
- Electrodos de la superficie del cuerpo
Microelectrodos
El microelectrodo mide el potencial eléctrico de una sola célula. Tiene puntas de muy pequeño diámetro que pueden penetrar profundamente en la célula sin dañar la célula humana. Las funciones de los microelectrodos son el registro del potencial para inyectar medicamentos. Generalmente, cuando el microelectrodo está dentro de la célula, el electrodo de referencia está fuera de la célula. Tiene altas impedancias en el rango de los megaohmios debido a su pequeño tamaño. Dos tipos de microelectrodo son
- Microelectrodo de metal
- No metálicos (Micropipetas)

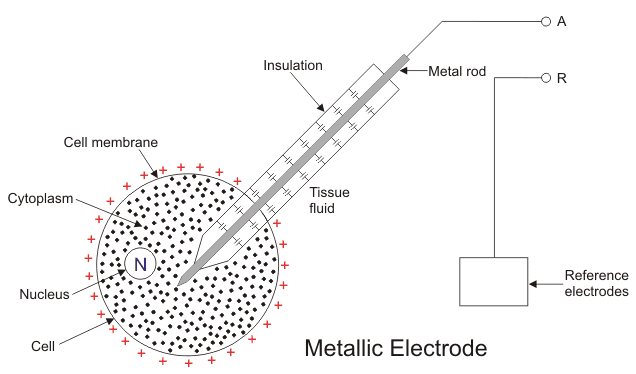

Microelectrodo de metal
El filamento de tungsteno o el alambre de acero inoxidable convertido en una estructura diminuta forma la punta del microelectrodo. Esta técnica es la de la electropuntura. El material aislante cubre todo el electrodo por razones de seguridad. Se hace poco procesamiento electrolítico para reducir la impedancia. La medición de los potenciales bioeléctricos requiere dos electrodos. El potencial de voltaje resultante es la diferencia entre el potencial del microelectrodo y el del electrodo de referencia. La suma total de los tres potenciales es la siguiente.
Dónde,
EA potencial electrolítico del electrodo metálico en la punta del microelectrodo.
EB Potencial de electrolito del electrodo de referencia.
EC Potencial de membrana celular variable.

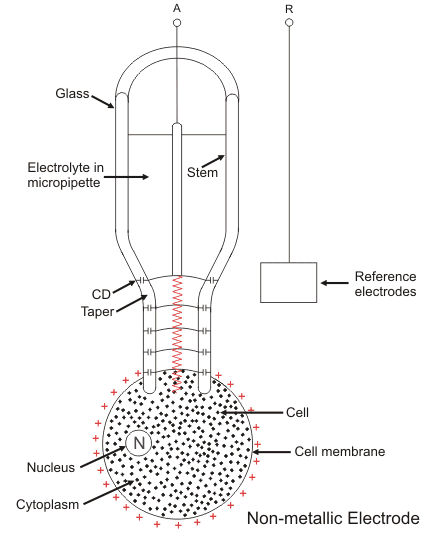

Microelectrodo no metálico (Micropipet)
Este electrodo utiliza material no metálico para medir el potencial de una sola célula. Consiste en una micropipeta de vidrio de un micrómetro de diámetro. Se utiliza una micropipeta llena de una solución electrolítica compatible con los fluidos celulares. El vástago de la micropipeta tiene un alambre delgado y flexible hecho de plata clorada, acero inoxidable o tungsteno. Un extremo del Micropipet se une al soporte rígido y el otro extremo libre se apoya en la célula. El voltaje potencial generado es el siguiente.
EA voltaje potencial entre el cable de metal y un electrolito lleno dentro del Micropipet.
EB potencial entre el electrodo de referencia y el fluido extracelular.
EC potencial de la membrana celular variable.
ED potencial en la punta debido a los electrolitos presentes dentro de la pipeta y la célula.
Electrodos de profundidad y de aguja
Cuando el electrodo se acerca al generador bioeléctrico, penetra en la piel. Por lo tanto, el electrodo debe ser afilado para la penetración para obtener y registrar los eventos bioeléctricos.
Electrodos de profundidad
Electrodo de profundidad estudia la actividad eléctrica de las neuronas en la superficie del cerebro. Este tipo de electrodo consiste en un haz de cables de platino y de aleación de iridio aislados con teflón. Para facilitar la inserción de los electrodos en el cerebro, el extremo del cable de soporte tiene forma redonda. El número de electrodos individuales forma la guía o el haz de electrodos. En el haz de electrodos, el extremo de cada cable individual tiene el electrodo individual.
Aplicaciones de los electrodos de profundidad
- Para inyectar medicamentos en el cerebro.
- Para medir la tensión del oxígeno.

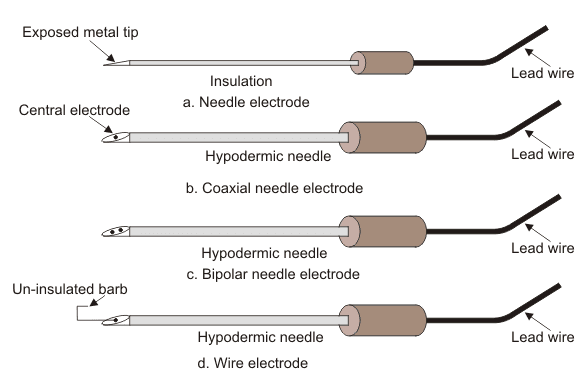

Electrodos de aguja
Electrodo de aguja registra el potencial de acción del nervio periférico. Se parece a una jeringa medicinal. En un extremo se dobla un corto alambre aislado. La parte doblada pasa a través del lumen de la aguja. Esta configuración va al músculo. Ahora se retira la aguja. El alambre doblado permanece dentro del músculo. Dos tipos de electrodos aguja, a saber
Electrodo monopolar: Este tipo utiliza un solo electrodo de referencia colocado en la piel.
Electrodo bipolar: Este tipo tiene un electrodo de referencia y un electrodo activo.
Aplicaciones de los electrodos de aguja
Se utiliza en la medición de señales de EEG y EMG.
