Electrodo de superficie mide el potencial disponible de la superficie de la piel. Detecta la señal del corazón, el cerebro y los nervios. Los electrodos de superficie más grandes detectan las señales del ECG. Los electrodos de superficie más pequeños detectan las señales de EMG y EEG. El tipos de electrodos de superficie son los siguientes.

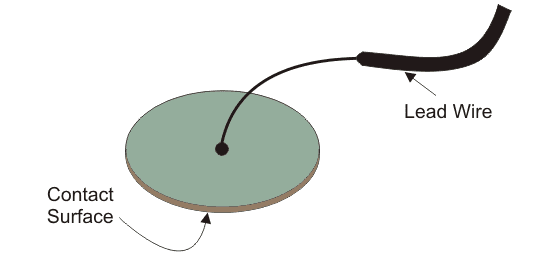

Electrodos de placa de metal
La técnica de medición de ECG utiliza electrodos de placa de forma rectangular o circular hechos de níquel, plata o materiales de plata alemana. Tienen un área de contacto más pequeña y no se sellan completamente en el paciente. Los electrodos se pegan en la piel usando pasta de electrolitos. El deslizamiento del electrodo y el desplazamiento de la placa son las dos principales desventajas de este tipo de electrodos. Son muy sensibles, lo que conduce a errores de medición.
Como es adecuado para su aplicación en cuatro miembros del cuerpo, llamaron a los electrodos de los miembros. Durante el procedimiento quirúrgico, como las piernas de los pacientes están inmóviles, se prefieren los electrodos de las extremidades. Los electrodos de pecho interfieren con la cirugía, por lo que no se utilizan para la medición de ECG. Al mismo tiempo, para un paciente de seguimiento a largo plazo, los electrodos de las extremidades no se utilizan.

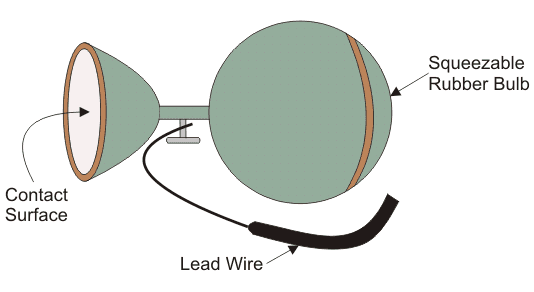

Electrodos de ventosa o electrodos de copa galesa
Para medir el ECG desde varias posiciones en el pecho, se utilizan electrodos de ventosa. Es conveniente colocar los electrodos en una superficie plana del cuerpo y en regiones de tejido blando. Tienen una buena superficie de contacto. Físicamente son grandes, pero la piel sólo entra en contacto con el borde del electrodo. Tiene una alta impedancia de contacto. Tienen un barril de jeringa de plástico, un tubo de succión y cables. Recientemente, debido a la infección y a los procedimientos de limpieza, estos electrodos no se utilizan.

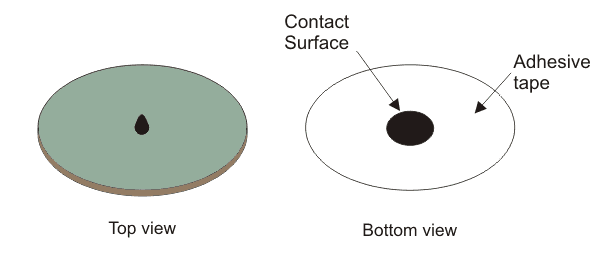

Electrodos de tipo adhesivo
En el electrodo de superficie, la presión del electrodo de superficie contra la piel exprime la pasta de electrodos. Para evitar este problema, se utilizan electrodos adhesivos. Tiene una pantalla metálica ligera. Tienen una almohadilla en la parte posterior para colocar la pasta de electrodos. Este respaldo adhesivo mantiene el electrodo en su lugar y apretado. También ayuda a evitar la evaporación del electrolito presente en la pasta de electrodos.
Electrodos de tipo multipunto
Los electrodos multipunto son una configuración de electrodos muy práctica para las mediciones de ECG. Tiene más de 1000 puntos de contacto activos. Esto ayuda a establecer un contacto de baja resistencia con el humano. Bajo cualquier condición ambiental, los médicos pueden usar el electrodo multipunto.
Electrodos flotantes
En los electrodos de placa metálica o de extremidades, la mayor desventaja son los errores de movimiento. El artefacto de movimiento ocurre debido al movimiento en la interfaz entre el electrodo y el electrolito. La interfaz se estabiliza usando electrodos flotantes. Los electrodos flotantes no entran en contacto directo con el sujeto humano. Contactan con el sujeto a través de una pasta o gelatina electrolítica. La ventaja de este tipo es la estabilidad mecánica.
Clips de oreja y electrodos de cuero cabelludo
En la medición del EEG se utilizan electrodos de pinza de oreja. Los electrodos del cuero cabelludo proporcionan señales de EEG fácilmente cuando se colocan en la cabeza desnuda. Generalmente, en el sistema de 10 20 electrodos se utilizan electrodos de cuero cabelludo para la medición del EEG. Este tipo de electrodos evita los errores de medición. Durante el parto, el electrodo del cuero cabelludo fetal monitoriza el latido del corazón del bebé mientras aún está dentro del útero.
