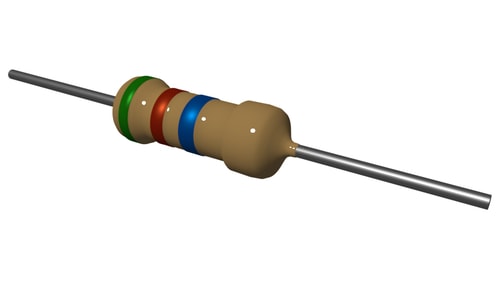

Las resistencias de composición de carbono son muy pequeñas y tienen menos pérdida de potencia. Además, las resistencias pueden tener un valor muy alto incluso hasta unos pocos megaohmios. Son tan pequeñas que ni siquiera podemos indicar el valor con dígitos legibles. Para ello, utilizamos códigos de color en el cuerpo de la resistencia para indicar el valor de la resistencia.
Construcción de resistencias de composición de carbono

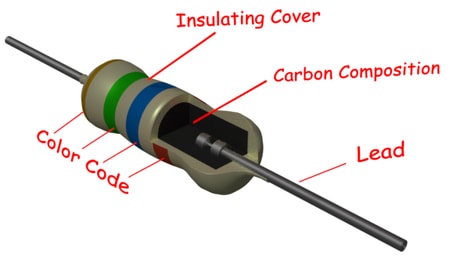

La principal parte conductora de una resistencia de composición de carbono está hecha de arcilla de carbono y los plomos están hechos de cobre estañado. Está encerrado en una caja de plástico o cerámica para protegerlo de la humedad y el conducto. Normalmente tiene diámetros inferiores a 10 mm. Para una mayor disipación de energía, el tamaño de la resistencia debe ser aumentado. La forma de la resistencia es de tipo cilíndrico.

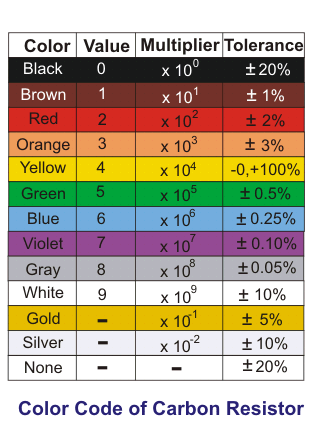

Hay dos tipos de codificación de colores que se utilizan en la resistencia de composición de carbono y son
- Codificación de color general.
- Codificación de color de precisión.

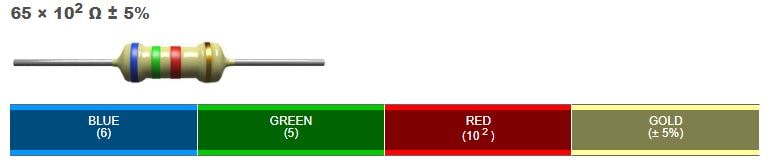

La codificación general de colores tiene cuatro bandas de color y se utiliza en resistencias de uso general que tienen una tolerancia del 5% o más. Aquí, las dos primeras bandas de color representan la parte numérica del valor de la resistencia. La tercera banda es el multiplicador. Para la tolerancia, se utiliza la cuarta banda.

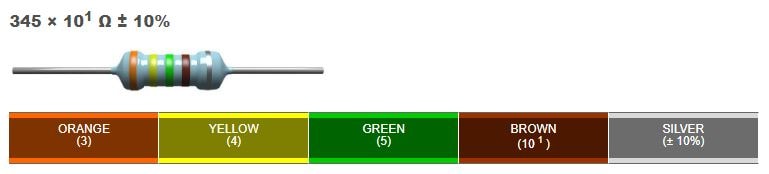

La codificación de color de precisión tiene cinco bandas de color para indicar el valor de la resistencia. La única diferencia con la codificación general de colores es que aquí las tres primeras bandas de colores indican el valor numérico, la cuarta banda indica el multiplicador y la última banda de colores indica la tolerancia. La codificación de color de precisión se utiliza cuando la tolerancia es inferior al 2%.
Ventajas de las Resistencias de Carbono
- Son baratos.
- Tienen un tamaño pequeño.
Desventajas de las resistencias al carbono
- Son ruidosos.
- Son muy sensibles a los cambios de temperatura.
- La capacidad de disipación de energía es pequeña.
La resistencia de carbono es muy utilizada en los circuitos electrónicos de uso general debido a su pequeño tamaño. Como los circuitos electrónicos requieren corrientes muy pequeñas, las resistencias de composición de carbono son adecuadas y seguras. Debido a tantos inconvenientes, estas resistencias no pueden utilizarse en todos los tipos de circuitos eléctricos, pero debido a su bajo coste y pequeño tamaño, son muy populares.
