Veamos primero algunos términos importantes que se asocian con el tema admisión. Todos sabemos que resistencia (R) tiene sólo magnitud pero no fase. Podemos decir que es la medida de la oposición para el flujo de actual. En el circuito de CA; además de la resistencia, dos mecanismos de impedimento (inductancia y capacitancia) tienen que ser considerados. Así que se introduce el término impedancia (Z) que tiene la misma función de resistencia pero que tiene tanto magnitud como fase. Su parte real es la resistencia, y la parte imaginaria es la reactancia, que proviene del mecanismo de impedimento. El inverso (recíproco) de la impedancia se llama admisión (Y). Por lo tanto, tiene la función opuesta de la impedancia. Es decir, podemos decir que es la medida del flujo de corriente que permite un dispositivo o un circuito. La admitancia también mide los efectos dinámicos de la susceptancia de un material a polarización y se mide en Siemens o Mho. Oliver Heaviside introdujo esto en diciembre de 1887.

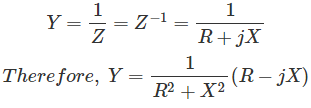

Derivación de la admisión de la impedancia
La impedancia consiste en una parte real (resistencia) y la parte imaginaria (reactancia).

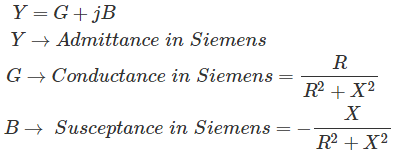

Admisión es también un número complejo como impedancia que tiene una parte real, Conductancia (G) y la parte imaginaria, Suscepción (B).
(es negativo para la susceptancia capacitiva y positivo para la inductiva)
Triángulo de admisión
Está formado por la admisión (Y), la susceptancia (B) y la conductancia (G) como se muestra a continuación.

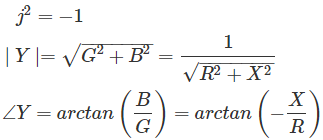

Del triángulo de admisión,
Admisión de un circuito en serie

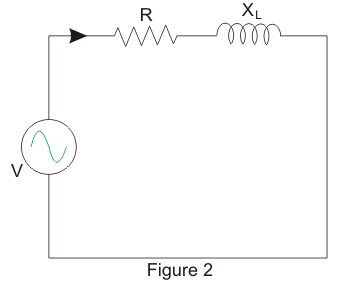

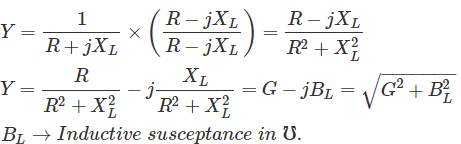

Cuando un circuito consiste en reactancia de resistencia e inducción en serie se considera como se muestra a continuación.

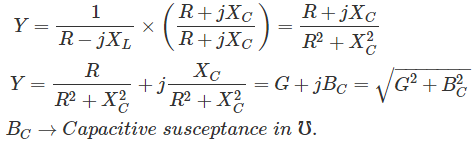

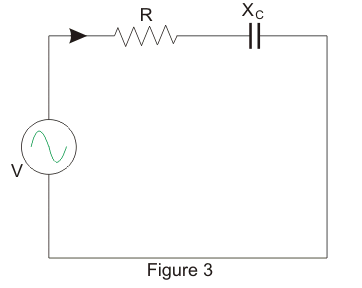

Cuando el circuito consiste en resistencia y reactancia capacitiva en serie se considera como se muestra a continuación.
Admisión de un circuito paralelo

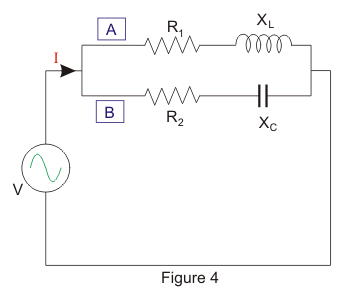

Un circuito que consiste en dos ramas, digamos A y B, se considera como se muestra en la siguiente figura. A comprende una reactancia inductiva, XL y una resistencia, R1 y B se compone de una reactancia capacitiva, XC y un resistencia, R2. El voltajeV se aplica al circuito.

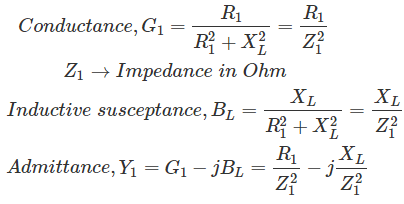

Para la rama A

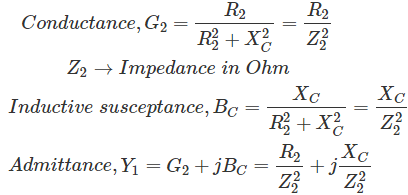

Para la rama B

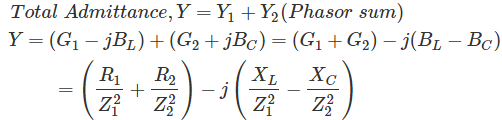

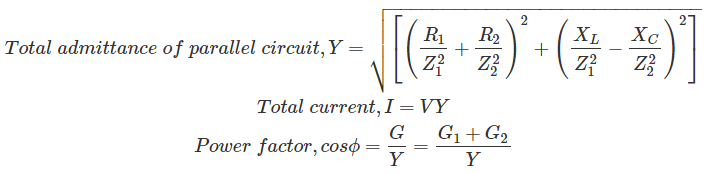

Así que, si el admisión de un circuito, entonces el total actual y factor de potencia puede obtenerse fácilmente.
