En un el relé de sobrecorriente o o/c relé la cantidad actuante es sólo actual. Sólo hay un elemento operado por corriente en el relé, no voltaje bobina, etc. se requieren para construir este relé de protección.
Principio de funcionamiento del relé de sobrecorriente
En un el relé de sobrecorriente…habría esencialmente una bobina de corriente. Cuando la corriente normal fluye a través de esta bobina, el efecto magnético generado por la bobina no es suficiente para mover el elemento móvil del relé, ya que en esta condición la fuerza de retención es mayor que la fuerza de desviación. Pero cuando la corriente que pasa por la bobina aumenta, el efecto magnético aumenta, y después de un cierto nivel de corriente, la fuerza de desviación generada por el efecto magnético de la bobina, atraviesa la fuerza de retención. Como resultado, el elemento móvil comienza a moverse para cambiar la posición del contacto en el relé. Aunque hay diferentes tipos de relés de sobrecorriente pero básico principio de funcionamiento del relé de sobrecorriente es más o menos igual para todos.
Tipos de retransmisión por exceso de corriente
Dependiendo del tiempo de funcionamiento, hay varios tipos de relés de sobrecorrientecomo,
- Relevo instantáneo de sobrecorriente.
- Tiempo definido sobre el relé de corriente.
- Tiempo inverso sobre el relé de corriente.
Tiempo inverso sobre el relé de corriente o simplemente relé OC inverso se subdivide de nuevo como tiempo mínimo definido inverso (IDMT), tiempo muy inverso, un tiempo extremadamente inverso sobre el relé de corriente o Relevo de OC.
Relevo instantáneo sobre la corriente
La construcción y el principio de funcionamiento de relé instantáneo de sobrecorriente es bastante simple.

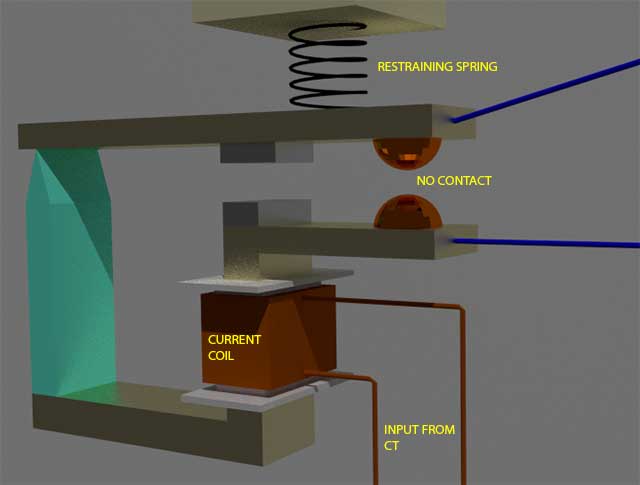

Aquí generalmente un núcleo magnético es enrollado por una bobina de corriente. Un trozo de hierro es ajustado de tal manera por el soporte de la bisagra y el resorte de sujeción en el relé, que cuando no hay suficiente corriente en la bobina, los contactos NO permanecen abiertos. Cuando la corriente en la bobina cruza un valor preestablecido, la fuerza de atracción se convierte en suficiente para tirar de la pieza de hierro hacia el núcleo magnético, y en consecuencia, los contactos de NO se cierran.
Nos referimos al valor preestablecido de la corriente en la bobina del relé como corriente de ajuste de captación. Este relé se denomina instantáneo el relé de sobrecorriente…ya que lo ideal es que el relé funcione tan pronto como la corriente en la bobina sea más alta que la corriente de interferencia. No se aplica un retardo de tiempo intencional. Pero siempre hay un retraso inherente que no podemos evitar en la práctica. En la práctica, el tiempo de funcionamiento de un relé instantáneo es del orden de unos pocos milisegundos.
Tiempo definido sobre el relé actual
Este relé se crea aplicando un retardo temporal intencional después de que el cruce recoja el valor de la corriente. A relé de sobrecorriente de tiempo definido puede ajustarse para emitir una salida de viaje en un tiempo exacto después de que se recoja. Por lo tanto, tiene un ajuste de tiempo y un ajuste de recogida.
Tiempo inverso sobre el relé actual
El tiempo inverso es un carácter natural de cualquier dispositivo rotativo de inducción. Aquí, la velocidad de rotación de la parte giratoria del dispositivo es más rápida si la corriente de entrada es mayor. En otras palabras, el tiempo de funcionamiento en sentido inverso varía con la corriente de entrada. Esta característica natural del relé de disco de inducción electromecánico es muy adecuada para la protección contra sobrecorrientes. Si el fallo es grave, se despejará más rápidamente. Aunque la característica de tiempo inverso es inherente al relé de disco de inducción electromecánico, la misma característica puede lograrse en el relé basado en microprocesador también mediante una programación adecuada.
Tiempo mínimo definido inverso sobre el relé actual o el relé IDMT O/C
Las características ideales de tiempo inverso no se pueden lograr, en un relé de sobrecorriente. A medida que la corriente en el sistema aumenta, la corriente secundaria del transformador de corriente se incrementa proporcionalmente. La corriente secundaria entra en la bobina de corriente del relé. Pero cuando el TC se satura, no habría un aumento proporcional adicional de la corriente secundaria del TC con el aumento de la corriente del sistema. A partir de este fenómeno, está claro que desde el valor de truco hasta cierto rango de nivel de falla, un relé de tiempo inverso muestra una característica inversa específica. Pero después de este nivel de fallo, el CT se satura y la corriente de relevo no aumenta más con el aumento del nivel de fallos del sistema. Como la corriente del relé no aumenta más, no habría ninguna otra reducción en el tiempo de funcionamiento del relé. Definimos este tiempo como el tiempo mínimo de funcionamiento. Por lo tanto, la característica es inversa en la parte inicial, que tiende a un tiempo mínimo de funcionamiento definitivo a medida que la corriente se hace muy alta. Por eso el relé se denomina inverso de tiempo mínimo definido sobre el relé de corriente o simplemente El relé del IDMT.
