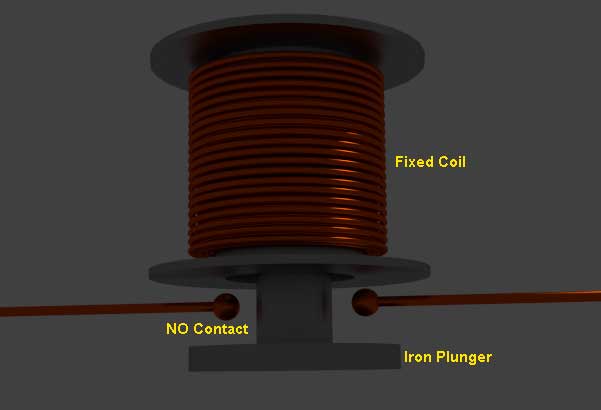

De una manera simple relé eléctrico… se muestra en la figura de arriba. Aquí la bobina fija se alimenta del circuito a proteger. Cuando hay una actual en la bobina fija por encima del valor de captación, el émbolo de hierro es tan atraído, que se mueve hacia arriba y hace que el contacto NO se cierre. La función de este relé es muy rápida. Los contactos normalmente abiertos (NO) del relé se cierran tan pronto como la corriente en la bobina fija cruza el valor de captación. Este es el ejemplo más simple de relé instantáneo. Porque lo ideal es que no haya un retraso de tiempo entre el instante en que la corriente de activación atraviesa el nivel de captación y el instante en que se cierra el Sin contactos.
Definición de Relevo Instantáneo
Un relé instantáneo es uno en el que no hay un retraso temporal proporcionado intencionadamente. Más específicamente, lo ideal es que no se requiera tiempo para operar el relé. Aunque hay algún retraso de tiempo que no puede ser evitado.
Como la bobina de corriente es una inductorhabría un cierto retraso para alcanzar la corriente en la bobina hasta su máximo valor. También se requiere cierto tiempo para el movimiento mecánico del émbolo en el relé. Estos retardos de tiempo son inherentes al relé instantáneo, pero no se añade intencionadamente ningún otro retardo de tiempo. Estos relés pueden funcionar en menos de 0,1 segundos.
Ejemplos de retransmisiones instantáneas
Hay varios tipos de retransmisión que pueden considerarse como retransmisión instantánea. Por ejemplo, el relé de armadura atraída donde un émbolo de hierro es atraído por un electroimán para activar el relé. Cuando la fuerza de atracción del electroimán cruza su nivel de captación, el émbolo de hierro comienza a moverse hacia el imán y cruza los contactos del relé. La fuerza magnética del electroimán depende de la actual fluyen los conductores de la bobina.
Otro popular ejemplo de retransmisión instantáneaes un relé de tipo solenoide. Cuando la corriente en los cruces del solenoide toma valor, el solenoide atrae un émbolo de hierro que se mueve para cerrar los contactos del relé.
El relé del rayo de equilibrio es también un ejemplo bien conocido de relé instantáneo. Aquí el equilibrio de un rayo colocado horizontalmente se ve perturbado debido a la corriente de captación en la bobina del relé. Debido a los pares desiguales en dos extremos del haz, comienza a girar contra la bisagra y finalmente cierra los contactos del relé.
