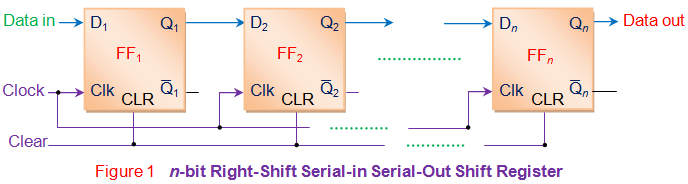

Registros de turno de entrada y salida de serie (SISO) son una especie de registros de desplazamiento en los que tanto la carga de datos como la recuperación de datos a/desde el registro de cambio se produce en el modo de serie. La figura 1 muestra un síncrono de n-bit Registro de desplazamiento SISO sensible al borde positivo del pulso del reloj. Aquí la palabra de datos que debe ser almacenada es alimentada bit a bit en la entrada del primer flip-flop. Además se ve que las entradas de todas las demás chancletas (excepto la primera chancleta FF1) son impulsados por las salidas de los anteriores, por ejemplo, la entrada de FF2 es impulsado por la salida de FF1. Por fin los datos almacenados en el registro se obtienen en la clavija de salida del nth …en la moda de las series.
Inicialmente todas las chanclas del registro se limpian aplicando un alto en sus alfileres transparentes. A continuación, la palabra de datos de entrada se alimenta en serie a FF1.
Esto hace que el bit que aparece en el D1 pin (B1) para ser almacenado en FF1 tan pronto como aparezca el primer borde de ataque del reloj. Más adelante en el segundo tictac del reloj, B1 se almacena en FF2 mientras que un nuevo trozo entra en FF1 (B2).

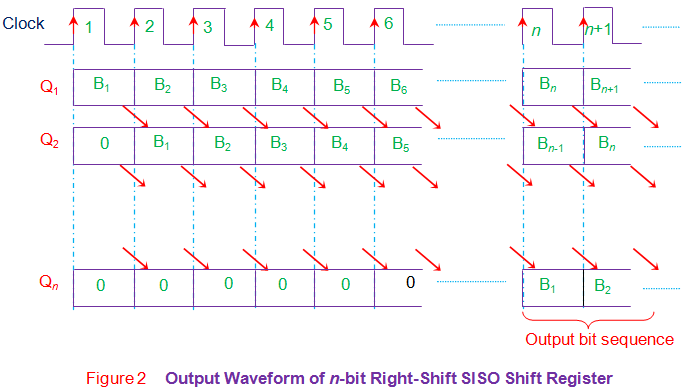

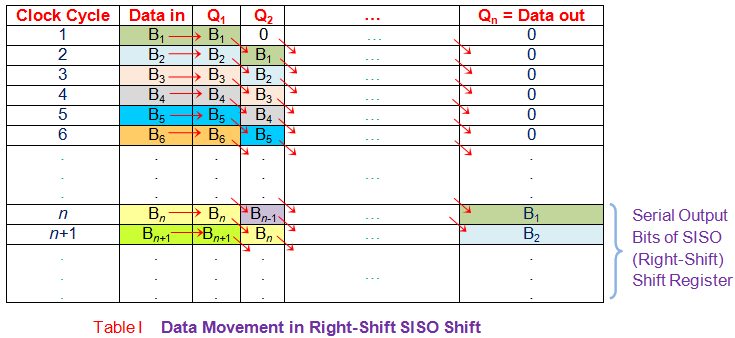

Este tipo de cambio en los bits de datos continúa para cada borde ascendente del pulso del reloj. Esto indica que por cada pulso de reloj los datos dentro del registro se mueven hacia la derecha por un solo bit. Por lo tanto, el diseño mostrado en la figura 1 se considera un desplazamiento a la derecha Registro de desplazamiento SISO. Después de la transmisión de datos como se ha explicado, se puede observar que el primer bit de una palabra de entrada aparece a la salida de nth chancleta para el nth El reloj está en marcha. Al aplicar más ciclos de reloj, se obtienen los siguientes bits sucesivos de la palabra de datos de entrada como salida en serie (Tabla I). Las formas de onda correspondientes se muestran en la Figura 2.

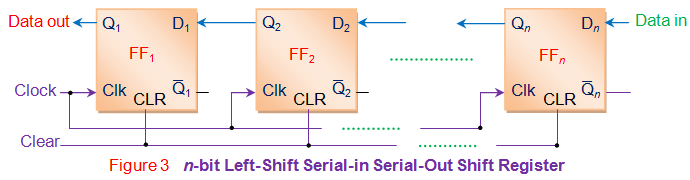

Similar al registro de desplazamiento SISO de la derecha que se muestra, puede existir un desplazamiento a la izquierda Registro de turno SISO también (Figura 3). Sin embargo, el principio de funcionamiento sigue siendo el mismo, excepto por el hecho de que el movimiento de datos será de derecha a izquierda.
