¿Qué es la Red de Dos Puertos?
A red de dos puertos es un modelo de red eléctrica con un par de terminales de entrada y un par de terminales de salida. Se utiliza comúnmente para modelar las características de voltaje y corriente de redes eléctricas complejas.

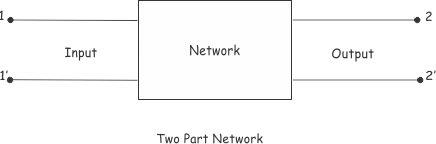

La siguiente figura muestra una red de dos puertos.

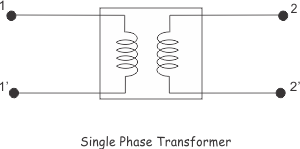

A transformador monofásico es un ejemplo ideal de una red de dos puertos.
Cuando se aplica una señal eléctrica a través de los puertos de entrada, habría una señal eléctrica a través de los puertos de salida.

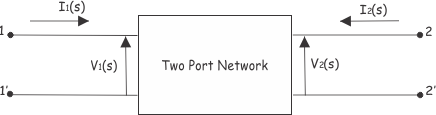

La relación entre las señales de entrada y salida de la red puede determinarse mediante la transferencia de diversos parámetros de la red, como por ejemplo impedancia, admisión, relación de tensión y la proporción actual. Remitimos a la siguiente figura,
Aquí en la red,
La transferencia relación de tensión La función es,
La función de la relación de corriente de transferencia es,
La función de impedancia de transferencia es,
La función de admisión de transferencia es,
Parámetros de la red de dos puertos
Se necesitan varios parámetros para analizar una red de dos puertos. Por ejemplo, Parámetros Z, Parámetros Y, parámetros h…parámetros g, Parámetros del ABCD etc.
Discutamos estos parámetros de la red uno por uno para comprender mejor su aplicación y sus usos.

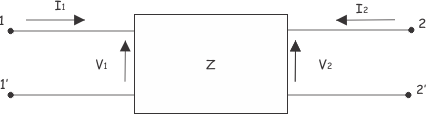

Parámetros Z
Los parámetros Z también se conocen como parámetros de impedancia. Cuando usamos el parámetro Z para analizar la red de dos partes, los voltajes se representan como la función de corrientes. Así que..,
El Parámetros Z son,
El voltajes se representan como
Parámetros Y
El parámetro Y es doble de Parámetro Z.
En la red de dos partes representada por admisiónel actual y el voltaje relacionados por las siguientes ecuaciones,
h Parámetro
h parámetros también conocidos como parámetros híbridos.
En el circuito de parámetros híbridos, la ganancia de voltaje, la ganancia de corriente, la impedancia y admisión se utilizan para determinar la relación entre la corriente y el voltaje de red de dos puertos.
Por lo tanto,
Parámetro ABCD
Estos también se llaman parámetros de transmisión. Aquí, voltaje y actual y de la parte de entrada se expresan en términos de la parte de salida.
Aquí,
En forma de matriz se puede escribir como,
