De hecho, es un circuito de formación de ondas, que puede controlar la forma de la onda de salida eliminando o recortando una parte de la onda aplicada. Esto se hace sin distorsionar la otra parte (restante) de la forma de onda.
El circuito de recorte no tiene elementos de almacenamiento de energía (condensadores) pero incluye tanto lineales (Resistencias) y elementos no lineales (transistores o diodos de unión). Este circuito se utiliza normalmente para la selección en el propósito de la transmisión. En la transmisión, una porción de una forma de onda de señal ocupada por debajo o por encima de una referencia particular voltaje se selecciona el nivel. Además del nombre Circuitos de recorte; también se utilizan a menudo los selectores de corte, recorte, limitación o amplitud.
Clasificación del circuito de recorte
- Según los dispositivos no lineales utilizados
- Diodo Clippers.
- Transistor Clippers.
- De acuerdo con el sesgo
- Clippers sin prejuicios.
- Clippers sesgados.
- Según la configuración utilizada
- Recortadoras de diodos en serie.
- Recortadores de diodos en paralelo o shunt.
- Una combinación en serie de suministro de referencia, resistencia y diodo.
- Los recortadores multidiodo se componen de varios diodos, resistencias y el voltaje de referencia.
- Dos transistores acoplados a los emisores que funcionan como un amplificador diferencial sobrealimentado.
- Según el nivel de recorte
- Recortadoras positivas.
- Recortadoras sesgadas.
- Recortadoras negativas.
- Una combinación de recortadoras.
Recortadoras de diodos

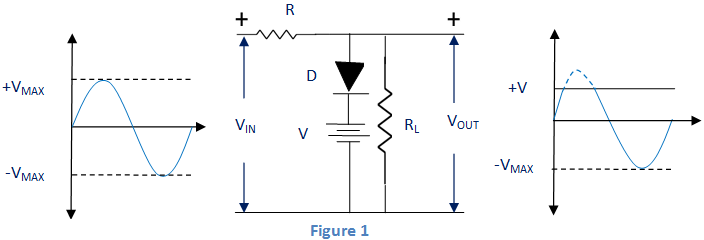

Al menos dos componentes y diodo ideal y resistencia se emplean para la formación de estos recortes. En algunos casos; para fijar el nivel de recorte, también se utiliza una batería de CC (Figura 1). Cuando el circuito está sesgado hacia adelante, el diodo ideal utilizado funciona como un interruptor cerrado. Cuando el circuito está polarizado en sentido inverso, el diodo ideal utilizado funciona como un interruptor abierto. Aquí; al alterar el voltaje de la batería y mediante el intercambio de la posición de los diversos elementos, la forma de onda de entrada puede ser recortada.
Recortes positivos y negativos
Recortadoras positivas:

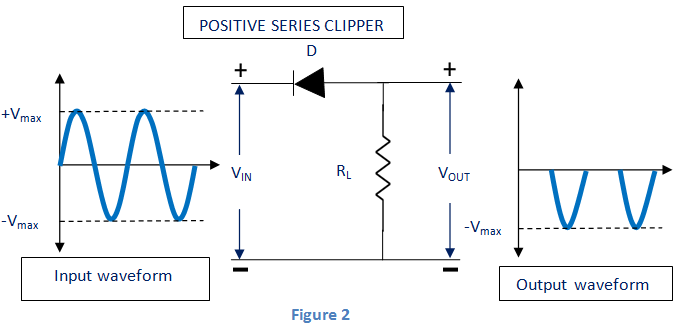

En realidad elimina los semiciclos positivos del voltaje de entrada. Aquí en el recortador en serie positivo, cuando la entrada es positiva entonces el diodo está en condición de polarización inversa (la salida es cero) y cuando la entrada es negativa, entonces el diodo está en condición de polarización hacia adelante (figura 2).

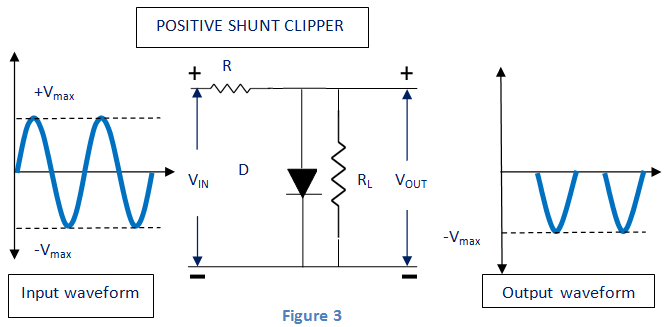

En el recortador de derivación positiva, cuando la entrada es negativa, todo el voltaje de entrada aparece a través de la resistencia RL o del diodo (si R
(figura 3).

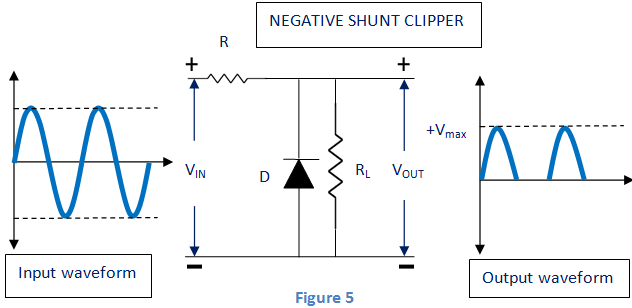

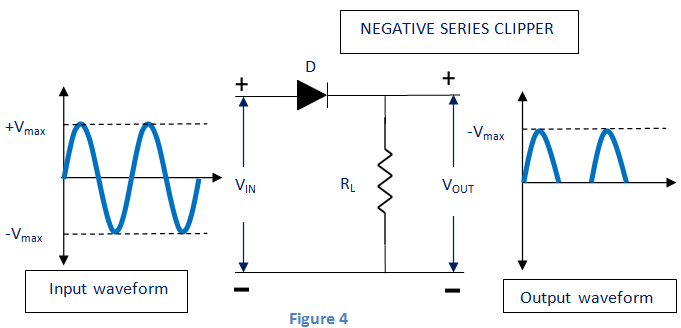

Cuando el diodo se conecta en polaridad inversa en los circuitos de recortador de serie positiva y recortador de derivación positiva, se convierte en recortador de serie negativa y recortador de derivación negativa respectivamente (figuras 4 y 5). Estos recortadores pueden eliminar todo el medio ciclo negativo del voltaje de entrada.

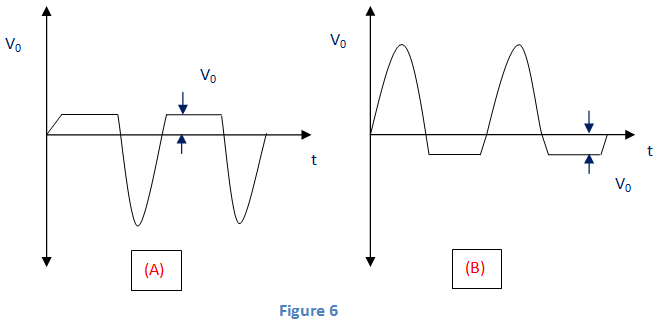

Los recortadores discutidos arriba son considerados como los circuitos con diodo ideal. Pero si el potencial de barrera (V0) (Si = 0,7 V y Ge = 0,3 V), el voltaje de salida de los recortadores positivos y negativos se muestra a continuación.
Recortadoras sesgadas
En algunos casos, necesitamos eliminar una pequeña porción de medio ciclo positivo o negativo del voltaje de la señal de entrada. En ese caso usamos recortadores sesgados.

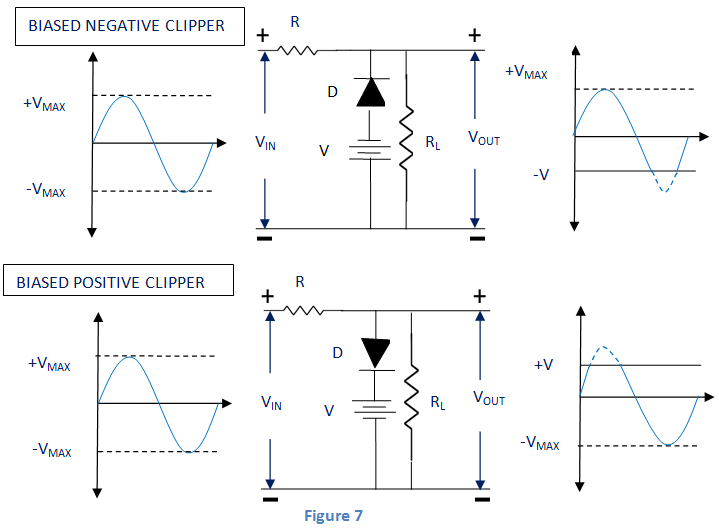

Mientras que durante el medio ciclo negativo de la señal de entrada en el circuito clíper negativo sesgado, elimina el voltaje de la señal de entrada cuando es mayor que el voltaje de la batería. Cuando se invierte la batería y el diodo, el recorte puede cambiarse a un recortador positivo sesgado (Figura 7).
Clipper de combinación

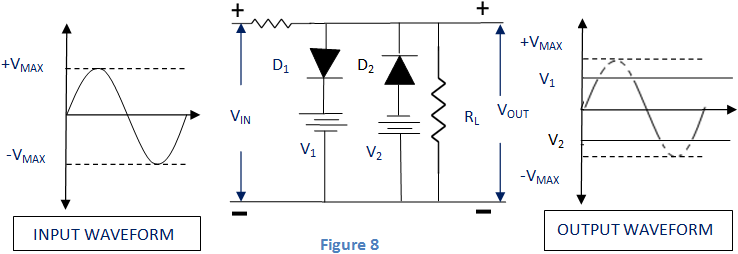

Para eliminar una porción de medio ciclo positivo y negativo de la señal de entrada, utilizamos esta cortadora de combinación (figura abajo).
El Diodo Zener como un Clipper de Pico

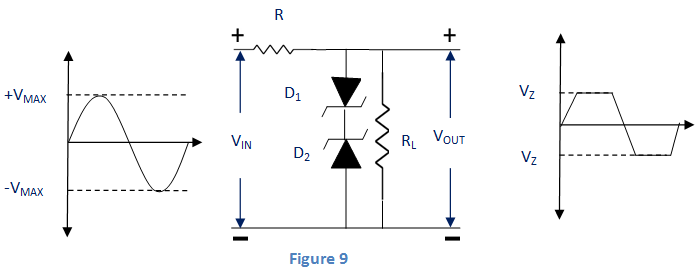

Diodos Zener puede emplearse para eliminar (recortar) la porción de la forma de onda de entrada en el circuito de formación de ondas (véase la figura a continuación).
Aplicación del Clipper
- Transmisores y receptores de TV.
- Limitadores de ruido.
- Protección de los diferentes circuitos.
- Diferente generación de ondas.
