Los siguientes dos factores que deben considerarse durante la medición de la reactancia de un reactor de derivación.
- La reactancia de un reactor de derivación es aproximadamente igual a su impedancia, ya que el componente resistivo de la impedancia en el reactor de derivación es insignificante.
- Las características V-I del reactor de derivación son casi lineales bajo el rango operativo de los voltaje. Esto se debe a que el núcleo abierto se utiliza en el reactor de derivación para evitar saturación magnética del núcleo dentro del rango operacional normal.
La simple fórmula de la impedancia en ohmio es
Donde, V es el voltaje en voltios y I es actual en amperios.
Pero en el caso del reactor de derivación, la impedancia Z = la reactancia X.
Por lo tanto, aquí
Donde, V es el voltaje aplicado a través del devanado del reactor y I es la corriente correspondiente a través de él.
Como la característica V-I del reactor es lineal, la reactancia del devanado del reactor permanece fija para cualquier voltaje por debajo del valor nominal máximo.

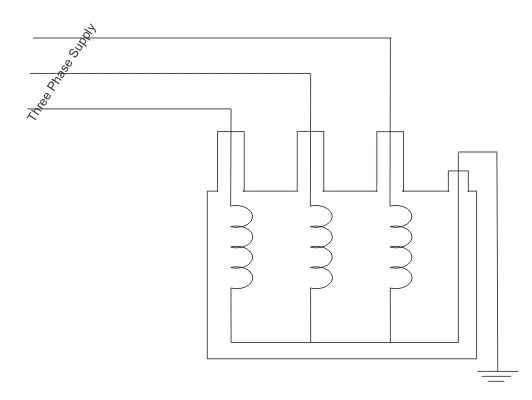

En el caso de la medición de la reactancia del reactor trifásico en derivación, utilizamos el voltaje de suministro trifásico sinusoidal de la frecuencia de la energía (50 Hz) como voltaje de prueba. Conectamos tres fases de suministro a tres terminales del bobinado del reactor como se muestra. Antes de eso debemos asegurarnos de que el terminal neutro del devanado está correctamente conectado a tierra.
Después de encender el suministro, medimos la actual que fluye a través de cada fase del devanado con la ayuda de un medidor de clip adecuadamente sensible. Después de las mediciones de la corriente, tenemos que calcular la corriente media por fase. El promedio se toma como la suma algebraica de las corrientes de tres fases dividida por 3. La reactancia medida del reactor de derivación de tres fases se toma como
En los reactores trifásicos con trayectoria de hierro magnético para flujo de secuencia cero, la reactancia de secuencia cero puede medirse de la siguiente manera,

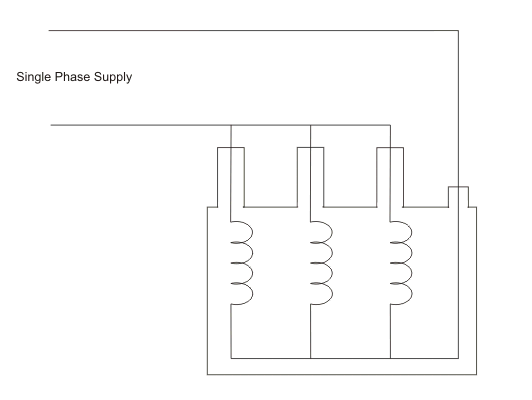

En ese caso los tres terminales del reactor están en cortocircuito y el suministro monofásico se aplica entre el terminal de fase común y el terminal neutro del devanado. Después de medir la corriente a través del camino común tenemos que dividir el voltaje monofásico aplicado por él. A continuación, multiplicamos 3 con el resultado para obtener la reactancia de secuencia cero por fase.
