En electrónica digital hay varias puertas lógicas que funcionan o funcionan en diferentes operaciones lógicas, por ejemplo, la suma lógica, la multiplicación lógica, etc. Y la puerta es una puerta lógica que se utiliza ampliamente y que tiene dos o más entradas y una sola salida. Esta puerta funciona o funciona con reglas de multiplicación lógica. En esta puerta si cualquiera de las entradas es baja (0), entonces la salida también es baja, pero si todas las entradas son altas (1) la salida también será alta (1).
Hay muchos circuito integrado… que funciona con esta lógica, a la que llegaremos más tarde. En primer lugar vamos a reunir alguna idea de cómo se observa la salida con respecto a las entradas en caso de Y la puerta. Acabamos de decir que una puerta AND realiza una operación de multiplicación de dígitos binarios. También sabemos que hay dos dígitos binarios 1 y 0. Al multiplicar el 0 por el 0 obtenemos el 0, el 1 por el 0 o el 0 por el 1, obtenemos el 0. Sólo obtenemos el 1 cuando el 1 se multiplica por el 1.
En otras palabras, una puerta Y es un dispositivo digital que produce una alta salida sólo cuando todas las entradas son altas y produce una baja salida en todas las demás condiciones de entrada. La señal digital alta significa lógicamente 1 y la señal digital baja significa lógicamente 0.
Una puerta Y puede tener cualquier número de sondas de entrada pero sólo una de salida.
Una puerta AND de dos entradas se representa lógicamente como
Donde, A y B representan la entrada de la puerta y X representa la salida. A, B y X son 1 o 0 lógicamente.
El funcionamiento lógico de la puerta AND por lo tanto puede ser representado como
Todas las combinaciones de multiplicación de A y B pueden ser representadas en forma tabular de la siguiente manera,
Esta tabla es conocida popularmente como tabla de la verdad.

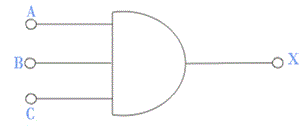

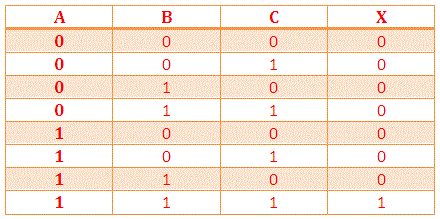

Si en lugar de dos hay tres son números de entradas, el símbolo lógico y la tabla de verdad de la puerta sería,
Circuito práctico de la puerta AND
Diodo Y Puerta
Normalmente una puerta AND está diseñada por diodos o transistores.

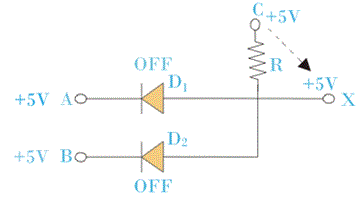

Mientras que los diodos se usan para diseñar la puerta Y, se llama puerta Y diodo. El circuito básico de una puerta AND de diodo se muestra a continuación
En el circuito anterior aplicamos primero +5V en C. Ahora si aplicamos +5V en A y B, ambos diodos se invierten y por lo tanto se comportan ambos diodos como OFF o circuito abierto.
En esta situación, como ambos diodos están apagados, no actual fluirá a través de resistencia R y voltaje de C (+5V) también aparecerá en X. Como el voltaje de suministro +5V aparece en X, la salida del circuito se considera alta o lógica 1.

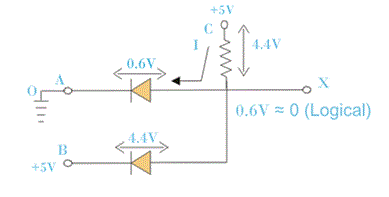

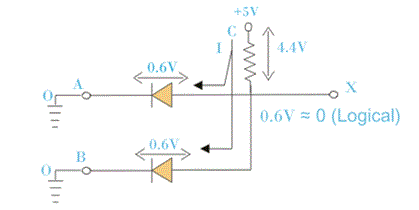

Ahora, si el punto A o B o ambos se aplican con 0 voltios o están conectados a tierra, el diodo respectivo se sesgará hacia adelante y por lo tanto se comporta como ON o en cortocircuito. En esta condición, el voltaje de suministro de +5V en el punto C se abrirá camino a través de cualquiera de los diodos o ambos hasta el potencial de tierra. Como la corriente que fluye de C a tierra a través de la resistencia R, los 5V completos se caerán a través de la resistencia y por lo tanto el voltaje en X será bajo o lógicamente cero. Los diodos en condición de polarización hacia adelante no se comportan como un cortocircuito ideal; algunos Caída de tensión estará allí a través de los diodos polarizados hacia adelante, lo que es igual al voltaje de polarización hacia adelante. Esta caída de voltaje aparecerá en X durante la condición de salida baja, por lo que la salida prácticamente baja no será de 0V sino de 0,6 a 0,7V que se considera idealmente como cero.
Transistor Y Puerta
También se puede realizar una puerta lógica AND desde el transistor y la puerta AND. A continuación se muestra el diagrama de circuito de la puerta lógica de transistores.
En el circuito anterior cuando A o B o ambos A y B están conectados a tierra o a un transistor de potencial 0V T1 o T2 o ambos T1 y T2 están en condición OFF respectivamente. Esto se debe a que los terminales A y B son el terminal de base del transistor T1 y T2 respectivamente. El voltaje base cero hace que un transistor se apague. Como el camino a través de T1y T2 es la base de circuito abierto del transistor T3 suficiente potencial para hacer que T3 ON. La corriente entonces comienza a fluir el suministro a la tierra a través de T3. Como resultado, todo el voltaje de suministro caerá a través de R1 y el potencial de la terminal X será bajo o cero lógico.
Si alguno de los transistores T1 y T2 está en condición OFF, el mismo resultado vendrá en la salida X ya que ambos transistores están en serie.

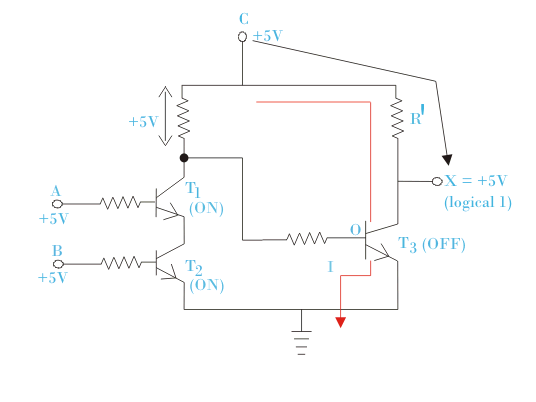

Ahora comprobaremos cuál será el valor lógico de X, si tanto A como B tienen un valor lógico alto. Si aplicamos +5V tanto en A como en B, es decir, en la base del transistor T1 y T2 respectivamente.

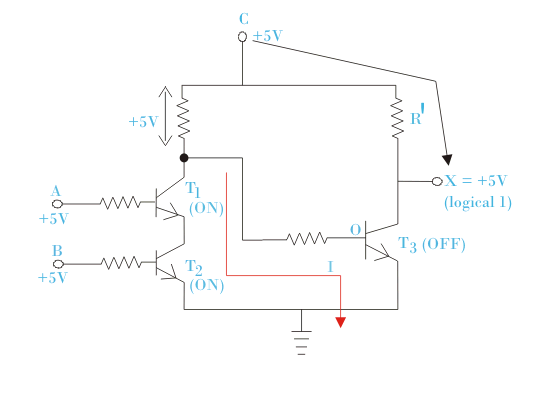

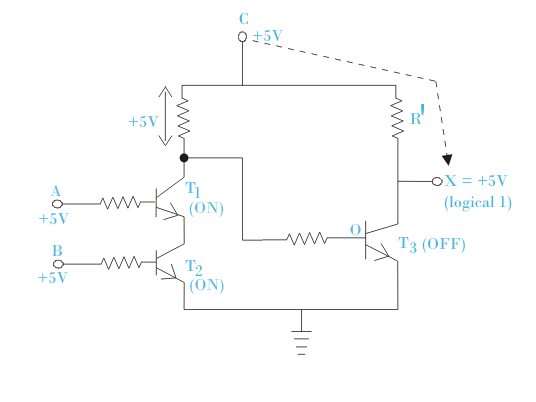

Esto hace que tanto el transistor T1 y T2 están en condición de ON. Introduzca el suministro voltaje caerá a través de R y el potencial de la base del transistor T3 será cero y T3 se convierte en una condición OFF. Como resultado, el voltaje de suministro +5V aparece en X y X se convertirá lógicamente en 1 o más.

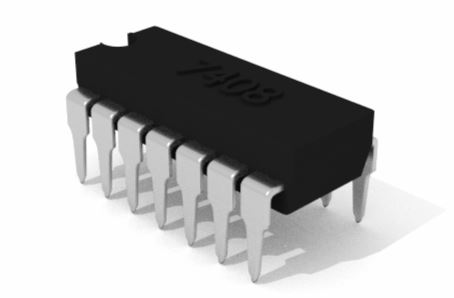

IC 7408

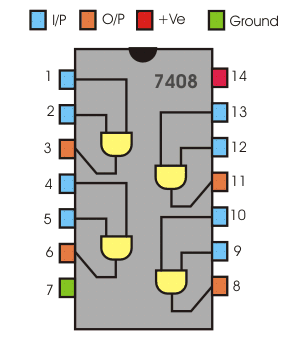

Para el número de la puerta AND IC en TTL es 7408. 7408 es el Cuadrante 2 de entrada IC donde cuatro puertas están presentes juntas. Echemos un vistazo al diagrama interno del 7408.
Aquí pln 1, 2 son las entradas de la primera puerta cuya respectiva salida es 3. Nuevamente 4 y 5 son las entradas de la segunda puerta cuya salida está en el pin 6. Las entradas de la cuarta son los pines 12 y 13 y el pin 11 es su salida. La clavija 14 es la entrada de la alimentación que puede ser de un máximo de 5,2 voltios D.C. si la entrada voltaje …es más que esto, puede causar daño al CI.
IC 4081

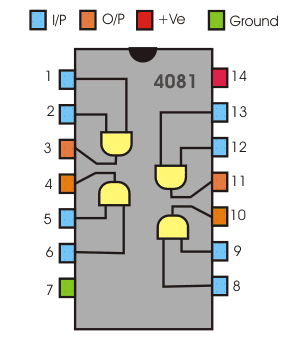

En la lógica de la CMOS, es decir, en la lógica complementaria MOSFET El número lógico I.C. de la puerta AND es 4081. Este I.C. también tiene dos entradas y una salida respectiva. En este CI también hay 4 puertas juntas. Ahora veamos el siguiente diagrama interno de este circuito para hacerlo más claro.
Las clavijas 1 y 2 son las entradas de la primera puerta cuya salida está en el número 3. De nuevo los pines 5 y 6 son las entradas de la segunda puerta cuya salida está en el pin 4. El pi número 7 está conectado a tierra. Los pines 8 y 9 son las entradas de la tercera puerta cuya salida está en el pin 10. Nuevamente los pines 13 y 12 son las entradas de la cuarta Y la puerta cuya salida está en la clavija número 11. Los pines 13 y 12 son las entradas de la cuarta puerta AND cuya salida está en el pin 11. El pin número 14 es la fuente de alimentación donde se puede dar un máximo de 5,2 voltios de corriente continua para activar el IC. Aquí también si se da más voltaje si puede dañar el IC. El inter circuito de CMOS y TTL difiere del otro, lo que debe ser notado cuidadosamente.
