Durante el curso de las discusiones sobre varios puertas lógicas digitaleshemos discutido principalmente sobre el diseño, la propiedad y el funcionamiento de los mismos. En este artículo veremos varios aplicaciones de las puertas lógicas. Sus aplicaciones se determinan principalmente sobre la base de su tabla de la verdad es decir, su modo de operación. En la siguiente discusión veremos el aplicaciones de las puertas lógicas básicas así como muchas otras puertas lógicas normales también.
Aplicación de la puerta de quirófano
Cuando sea necesario detectar la ocurrencia de uno o más eventos, o cuando se deban tomar algunas medidas después de su ocurrencia, en todos esos casos se pueden utilizar las puertas OR. Se puede explicar con un ejemplo.

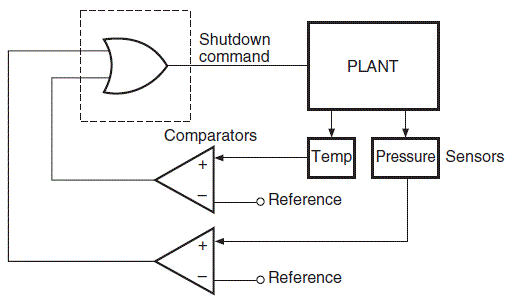

Supongamos que en una planta industrial, si uno o más de un parámetro excede el valor seguro, es necesario tomar alguna medida de protección. En ese caso Puerta de la sala de operaciones se utiliza. Vamos a mostrar esto con la ayuda de un diagrama.
La figura anterior es un típico diagrama esquemático en el que se utiliza una puerta O para detectar el exceso de temperatura o presión y producir una señal de comando para que el sistema tome las medidas necesarias.
Aplicación de la puerta AND
Hay principalmente dos aplicaciones de la puerta AND como la puerta de entrada y Inhibir la puerta. La puerta de activación significa que se permiten datos a través de un canal y la puerta de inhibición es justo lo contrario de ese proceso, es decir, no se permiten datos a través de un canal. Vamos a mostrar una operación de habilitación para entenderlo de una manera más fácil. Supongamos que en la medición de la frecuencia de una forma de onda pulsada. Para la medición de la frecuencia se envía un pulso de frecuencia conocida para permitir el paso de la forma de onda cuya frecuencia se quiere medir. El siguiente diagrama muestra la disposición de la operación explicada anteriormente.
Aplicación de la Puerta Ex-OR/Ex-NOR

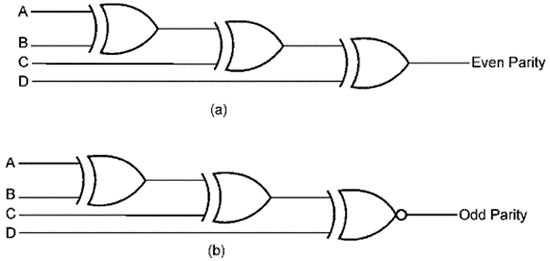

Este tipo de puertas lógicas se utilizan en la generación de unidades de generación y comprobación de paridad. Los dos diagramas siguientes muestran los circuitos generadores de paridad par e impar, respectivamente, para cuatro datos.

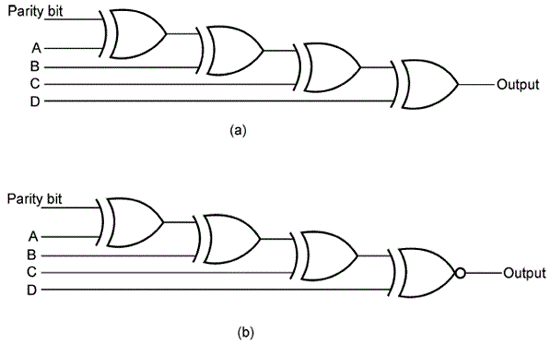

Con la ayuda de estas puertas también se puede realizar la operación de control de paridad. Los siguientes diagramas muestran el control de paridad par e impar.
La figura (a) muestra la comprobación de la paridad mediante puertas Ex-OR y la figura (b) muestra la comprobación de la paridad mediante puertas Ex-NOR.
Aplicación de la puerta NOT o de los Inversores
NO las puertas también se conocen como inversores porque invierten la salida que se les da y muestran el resultado inverso. Ahora los inversores CMOS se usan comúnmente para construir ondas cuadradas osciladores que se utilizan para generar señales de reloj. La ventaja de su uso es que consumen poca energía y su interconexión es muy fácil en comparación con otras puertas lógicas.

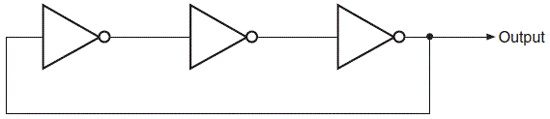

La figura de arriba muestra el circuito más fundamental hecho de configuración en anillo para generar un oscilador de onda cuadrada. La frecuencia de este tipo de generador viene dada por
Donde, n representa el número de inversores y tp muestra el retardo de propagación por puerta.
