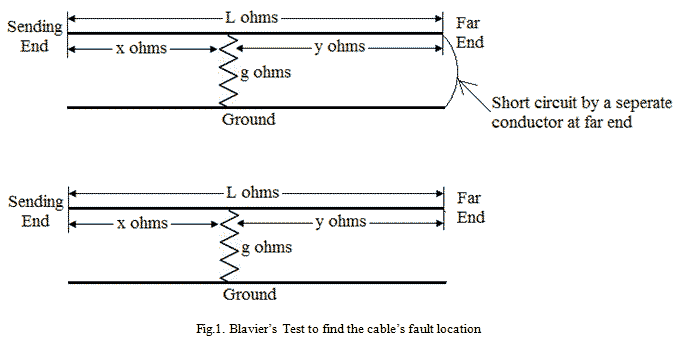

Prueba de Blaviers se utiliza para encontrar la ubicación de la falla de tierra en un cable subterráneo. Los dos extremos del cable defectuoso se mencionan como extremo emisor y extremo lejano respectivamente, como se muestra en la figura 1. En esta prueba, el extremo emisor del cable debe estar abierto y aislado y el resistencia entre el extremo de envío y el punto de tierra se mide manteniendo el extremo lejano aislado de la tierra y luego se mide manteniendo el extremo lejano del cable defectuoso, en cortocircuito con la tierra.
Supongamos que obtenemos valores de resistencia R1 y R2 en estas dos medidas mencionadas, respectivamente. En la localización de la falla, el director está en cortocircuito con el suelo, debido a una falla. Por lo tanto, este cortocircuito puede tener alguna resistencia que se menciona como g.
En La prueba de Blaviers la resistencia total de la línea se supone que se menciona como L. La resistencia entre el extremo emisor y el extremo de la falla se menciona como x y la resistencia entre el extremo de la falla y el extremo lejano se denota como y.
Así que la resistencia total L es igual a la suma de las resistencias x e y.
Ahora, el total resistencia del bucle x y g no es más que R1 la resistencia del conductor entre el extremo de envío y la tierra manteniendo el extremo lejano abierto.
La resistencia total de todo el bucle del circuito anterior no es más que R2 la resistencia del conductor entre el extremo de envío y la tierra manteniendo el extremo lejano conectado a tierra.
Resolviendo las tres ecuaciones anteriores y eliminando g e y;
Esta expresión da la resistencia desde el extremo emisor hasta el lugar de la falla. La distancia correspondiente se calcula por medio de resistencia por unidad de longitud del cable. Una dificultad práctica en La prueba de Blaviers es que la resistencia a tierra g es variable, siendo influenciada por la cantidad de humedad presente en el cable y la acción de la corriente en la condición de falla. Además, la resistencia g puede ser tan alta que ejerce muy poca acción de derivación cuando y se coloca en paralelo con ella poniendo a tierra el extremo más alejado de la línea.
Prueba del bucle Murray

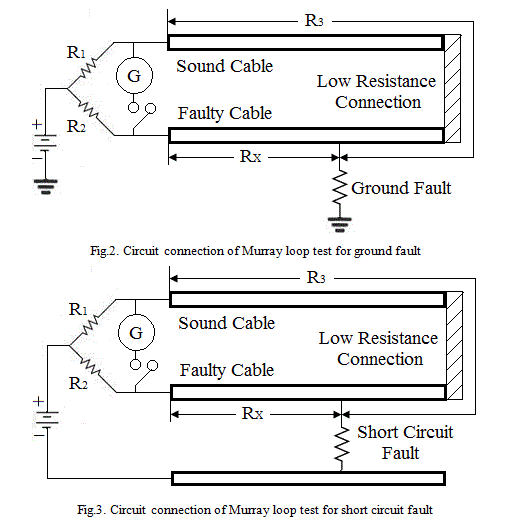

Esta prueba se utiliza para encontrar la ubicación de la falla en un cable subterráneo haciendo una El puente de Wheatstone en ella y comparando la resistencia encontraremos la localización de la falla. Pero debemos usar la longitud conocida de los cables en este experimento. La conexión necesaria de los Prueba del bucle de Murray se muestra en las figuras 2 y 3. La figura 2 muestra que la conexión del circuito para encontrar la ubicación de la falla cuando se produce la falla a tierra y la figura 3 muestra que las conexiones del circuito para encontrar la ubicación de la falla cuando se produce la falla de cortocircuito.
En esta prueba, el cable defectuoso está conectado con el cable de sonido por un cable de baja resistencia, porque esa resistencia no debería afectar al total resistencia del cable y debería ser capaz de hacer circular la corriente de bucle a los circuitos del puente sin pérdidas.
La variable resistencias R1 y R2 están formando los brazos de relación. El equilibrio del puente se logra ajustando el resistencias variables. G es el galvanómetro para indicar el equilibrio. [R3 + RXes la resistencia total del bucle formada por el cable de sonido y el cable defectuoso…. En la condición de equilibrio,
Cuando el área de la sección transversal del cable de sonido y del cable defectuoso son iguales, entonces la resistencia de los conductores es directamente proporcional a sus longitudes. Por lo tanto, si LX representa la longitud entre el extremo de prueba y el extremo de falla del cable defectuoso y si L representa la longitud total de ambos cables, entonces la expresión para LX es lo siguiente;
La prueba anterior sólo es válida cuando se conocen las longitudes de los cables. En Prueba del bucle Murrayla resistencia de la falla es fija y no puede ser variada. También es difícil establecer el puente como equilibrio. Por lo tanto, la determinación de la posición de la falla no es exacta. Entonces la circulación de la corriente a través del cable causaría aumentos de temperatura debido a la alta voltaje o corriente alta. Si el resistencia varía de acuerdo a la temperatura, entonces el equilibrio se colapsa. Por lo tanto, necesitamos aplicar menos voltaje o menos corriente a este circuito.
Prueba del bucle de Varley

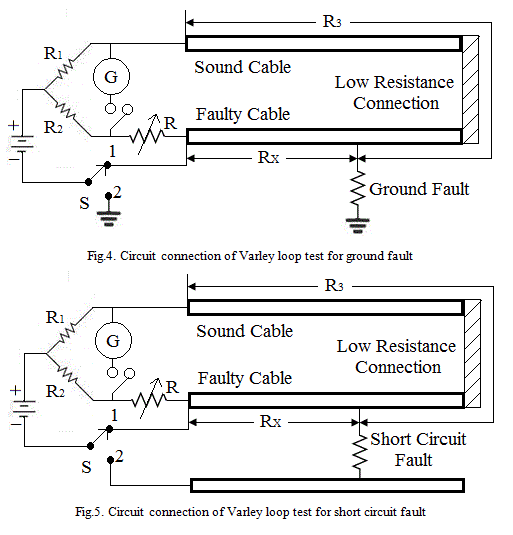

Esta prueba se utiliza para encontrar la localización de la falla en un cable subterráneo haciendo un puente de Wheatstone en él y comparando la resistencia encontraremos la localización de la falla en lugar de calcularla a partir de las longitudes conocidas del cable. La conexión necesaria de la Prueba de bucle de Varley se muestra en las figuras 4 y 5. La figura 4 muestra que la conexión del circuito para encontrar la ubicación de la falla cuando se produce la falla a tierra y la figura 5 muestra que las conexiones del circuito para encontrar la ubicación de la falla cuando se produce la falla de cortocircuito.
En esta prueba, el cable defectuoso… está conectado con el cable de sonido por un cable de baja resistencia, porque esa resistencia no debe afectar a la resistencia total del cable y debe ser capaz de hacer circular la corriente de bucle a los circuitos del puente sin pérdidas. En este circuito se utiliza un interruptor unipolar de doble paso S. Habría una resistencia variable que se utiliza para equilibrar el circuito del puente durante el período de trabajo.
Si el interruptor S está en la posición 1, entonces necesitamos ajustar la resistencia variable R para equilibrar el circuito. Asumamos que el valor actual de R como RS1. En esta posición, las expresiones son las siguientes;
Esta expresión da el valor de [R3 + RX], si el valor de R1, R2 y RS1 son conocidos.
Si el interruptor S está en la posición 2, entonces de nuevo tenemos que ajustar la resistencia variable R para equilibrar el circuito del puente. Asumamos que el nuevo valor R como RS2. En esta posición, las expresiones son las siguientes;
Resolviendo la ecuación (1) y (2),
Por lo tanto, lo desconocido resistencia RX es,
Prueba del bucle de Varley es válido sólo cuando las secciones de cable son uniformes en todo el bucle. La corriente que fluye por el cable causaría el efecto de la temperatura. Debido a este efecto de la temperatura, la resistencia del cable cambiaría. Por lo tanto, necesitamos aplicar menos corriente a este circuito para llevar a cabo el experimento.
Prueba del bucle de Fisher

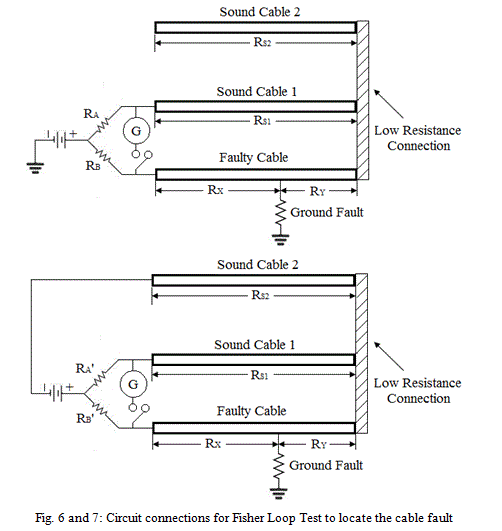

En este Prueba del bucle de Fisherdebe haber dos cables de sonido sanos que deben tener la misma longitud y la misma área de corte transversal que el cable defectuoso…. Según el diagrama de circuitos de las Fig.6 y 7, los tres cables están conectados por un cable de baja resistencia.
En la conexión del circuito de la Fig.6, la conexión del puente está conectada a tierra. Ahora, los brazos del puente son RA, RB, RX y [RS1 + RY]. En la conexión del circuito de la Fig.7, la conexión del puente está conectada al cable de sonido 2.
Ahora, los brazos del puente son RA, RB, RS2 y [RX + RY]. Aquí [RS1 = RS2]. Se necesitan dos equilibrios según los dos circuitos diferentes. Para el primer balance, las expresiones son las siguientes;
Para el segundo balance, las expresiones son las siguientes;
De la expresión (1) y (2),
En estos dos circuitos, si las resistencias del brazo del puente son iguales (o) si [(RA + RB) = (RA+ RB)], entonces la expresión (3) puede ser modificada como,
Así que, cuando el resistencia por unidad de longitud del conductor es uniforme en todas las condiciones, entonces la localización de la falla LX es lo siguiente;
Aquí L si la longitud total de la cable defectuoso…. Pero prácticamente, esto no es posible. Habría cambios fraccionados en los brazos del puente. Por lo tanto, la localización de la falla LX es lo siguiente;
Se trata del principio de funcionamiento dePrueba del bucle de Fisher.
