Sistema de protección contra incendios de la central eléctrica (Parte II de III)
Esta sección comprende los productos de base acuosa sistema de protección contra incendios llamado sistema de hidrantes en plantas de energía térmica.
Esquema de flujo para una unidad típica de 660 MW
Sistema de hidrantes
Sistema de hidrantes consistirá en un anillo de agua de fuego de la red principal de tuberías junto con:
- Válvulas de compuerta de aislamiento instaladas sobre el suelo en pedestales de RCC alrededor de las áreas a proteger.
- Válvulas de hidrante (externas/internas)
- Armarios de manguera
- Acoplamientos
- Tubo de derivación
- Boquillas y monitores de agua junto con todos los accesorios.
- Otros accesorios como la caja de mangueras pintadas de MS se proporcionarán según el TAC.
- Hidrantes externos Los depósitos de mangueras o cajas de mangueras estarán situados en toda la periferia de los edificios y las cajas de mangueras de los hidrantes internos se colocarán en cada piso de las escaleras que pasan por encima de la tubería principal de tierra.
Se proveerán monitores de agua fijos (tipo exterior):
- Zonas ESP,
- La sala de calderas
- Edificio alto
- Superficie de la pila de carbón
- Edificio de búnkeres
- Torre de unión/torres de transferencia y
- Otras áreas en el transportador de carbón en lugares donde el agua no puede llegar desde sistema de hidrantes.
Requisitos del sistema de hidrantes
Sistema de hidrantes se diseñarán teniendo en cuenta los siguientes aspectos del diseño en línea con los requisitos del TAC:
- La red de hidrantes se dimensionará para asegurar que alrededor de 3,5 Kg/cm2 se dispone de presiones en el punto más remoto del sistema desde el punto de vista hidráulico (según el TAC), y la bomba de hidrante descarga el caudal a la capacidad y altura nominal de la bomba.
- La velocidad en la tubería principal de la boca de riego no excederá de 5,0 m/s.
- Se dispondrá de al menos dos hidrantes con anillos principales separados para las plantas principales.
- El espacio de cada boca de riego exterior se proporcionará a 45 metros de distancia. El hidrante interno/válvulas de aterrizaje se proporcionará a 45 metros de distancia en el caso de las salas de TG, la bahía del molino, Caldera y otras áreas a 30 metros de distancia en cada espacio del suelo.
- Se considerará que un edificio está protegido por una boca de riego si ésta se encuentra a menos de 15 metros del edificio.
- Cada una de las válvulas de desembarco y las válvulas de hidrante externas asociadas a la planta principal como transformador patio, edificio de TG y área de calderas para ser provisto de una caja de mangueras.
- Cada red de anillos debe ser terminada con una válvula de aislamiento y una brida ciega en todas las esquinas para permitir una futura expansión/modificación.
- La cabeza de la bomba del sistema de aumento de agua de fuego se diseñará para el punto más alto de la caldera y la presión se probará a esa altura.
- Todos los rellanos de las escaleras de calderas, edificios de turbinas y otras estructuras de varios pisos, puntos de transferencia de la planta de manejo de carbón/torres de unión, casa de trituración, pisos de búnkeres y otros edificios auxiliares/edificios no pertenecientes a la planta estarán provistos de válvulas de rellano con caja de mangueras, incluyendo los carretes de mangueras.
Sistema de rociado
El sistema de rociado funciona automáticamente. Las válvulas de diluvio son operadas y controladas por detección de incendios dispositivos, es decir, detectores de bombillas de cuarzo o por algún otro medio de detección de incendios. El sistema podría ser presurizado hasta las válvulas de diluvio.
Abarca toda la zona de transformadores localizados, la turbina y sus auxiliares, todos los tanques de almacenamiento de aceite, las unidades de refrigeración y las unidades de purificación. Los equipos utilizados en todo el sistema son las bombas de pulverización, la unidad de control de presión, la variedad de válvulas y los filtros. Hay dos métodos de sistema de pulverización:
- Sistema de rociado de agua a alta velocidad (Sistema HVWS)
- Sistema de rociado de agua de velocidad media (Sistema MVWS)

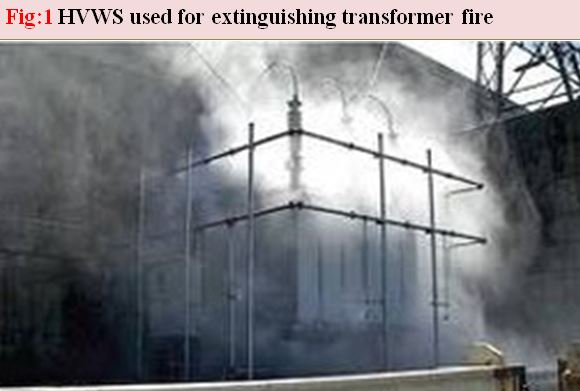

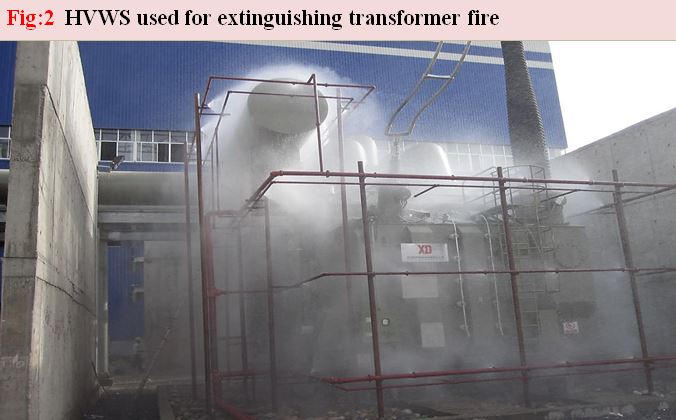

Sistema de rociado de agua de alta velocidad (HVWS)
El HVWS se diseñará según las regulaciones del TAC. El HVWS consistirá en las tuberías del grupo anterior, junto con los accesorios pertinentes, válvulas de diluvio, válvulas de compuerta de aislamiento, boquillas de pulverización, detector de bombillas de cuarzo y presostatos. El sistema de HVWS estará equipado con la provisión de detección, control y extinción automática de cualquier explosión de fuego. El sistema permitirá abrir hidráulicamente la válvula de diluvio, permitiendo así que el agua sea rociada en el equipo/área a través de las boquillas del proyector en forma de un spray emulsionante cónico sólido.
La válvula de compuerta de aislamiento y el colador tipo Y se colocarán en el lado anterior y posterior de la válvula de diluvio. Se proveerá una válvula de mariposa de acción rápida como derivación de la válvula de diluvio, de modo que esta válvula pueda mantenerse cerrada y pueda ser operada manualmente en caso de mal funcionamiento de la válvula de diluvio.
La presión en el punto hidráulico más remoto de la red no será inferior a 3,5 bares para el exterior transformadores según el TAC.
La colocación de las boquillas de pulverización será tal que sus boquillas de pulverización se superpongan entre sí.
Las áreas cubiertas por el HVWS son:
- Todos los transformadores del generador llenos de aceite y sus alrededores.
- Transformadores auxiliares de la unidad.
- Transformadores de la unidad.
- Estacione los transformadores auxiliares.
- Transformadores de mantenimiento en espera.
- Reactores de autobús.
- Transformadores auxiliares CHP.
- Transformadores auxiliares AHP.
- Transformador de la estación (transformador de 10 MVA y más).
- Todo tipo de tanques de almacenamiento de petróleo.
- Unidad de enfriadores y purificadores de aceite.
- El quemador de la caldera y sus alrededores.
- Tanques de almacenamiento de aceite lubricante de turbina y purificador de aceite de turbina.
- Tanques de aceite lubricante limpios y sucios.
- Las bombas de alimentación de calderas lubrican los tanques de aceite, los refrigeradores, las consolas, etc.
- Turbina Oleoductos del canal de petróleo en la planta principal.
- Unidades de presurización y calefacción de fuel-oil
