Precipitadores electrostáticos son obligatorios hoy en día en plantas de energía térmica y otros plantas de energía donde hay una descarga de gases de combustión. Con la creciente preocupación por la contaminación ambiental y la necesidad de reducirla, los precipitadores electrostáticos se han convertido en una necesidad. El precipitador electrostático utiliza la alta intensidad campo eléctrico para ionizar las partículas de polvo en la corriente de aire, y luego las partículas de polvo son recogidas por colectores de carga opuesta (electrodos). Las partículas de polvo, una vez recogidas, son retiradas de las placas colectoras periódicamente mediante el martilleo de los colectores.
Vamos a aprender acerca de los diversos componentes en un precipitador electrostático en estos artículos para que puedas tener una mejor comprensión cómo funciona el precipitador electrostático y eliminar las impurezas de los gases de combustión.
Aquí hay un diagrama básico de un precipitador electrostático. Aquí puede ver que hay un suministro de CA que se alimenta a un armario de control. El voltaje se intensifica mediante el uso de alto voltaje transformador de paso y luego rectificado por diodos. Una vez que la CA se convierte en CC, se alimenta a los electrodos de descarga. Los gases de combustión pasan a través de los electrodos de descarga y se ionizan. Los electrodos colectores, que tienen una polaridad opuesta a la de los iones, atraen a los iones. Al martillar los electrodos colectores, las partículas de polvo se separan de los electrodos colectores y son recogidas por la tolva.
Así que, en resumen, los diversos componentes en un precipitador electrostático son:
- Electrodos
- 440v 50hz suministro de 3 fases
- Transformador de alto voltaje
- Rectificador
- Hooper
- Aislantes

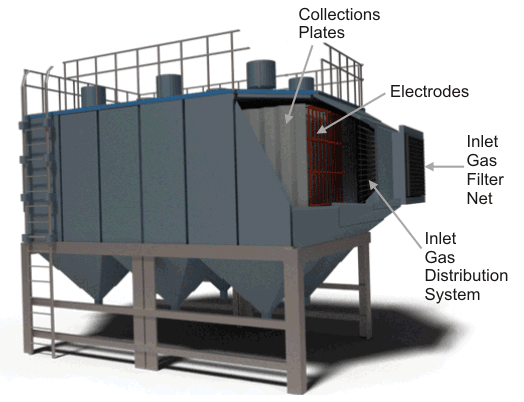

Aquí hay un diagrama más detallado de un precipitador electrostático
Ahora revisaremos algunos de estos componentes en detalle:
Electrodos
Los electrodos de descarga están hechos de tubos que contienen hilos de cobre soldados y recocidos de pequeño diámetro. Los cables cuelgan verticalmente y pueden producir una gran cantidad de descarga de la corona. Su principal función es generar una alta intensidad campo eléctrico e ionizar las partículas en el gas de combustión.
Los electrodos colectores están hechos de chapa. Atraen las partículas de materia.
Bobinas de rapero
Las bobinas de los raperos liberan una fuerza de corte de alta resistencia para desalojar las partículas de los electrodos colectores. Golpean los electrodos colectores a intervalos de tiempo establecidos para recoger las partículas de polvo en la tolva.
Unidad Rectificadora de Transformadores
Se requiere un alto voltaje de CC para cargar los electrodos de descarga para producir el efecto corona. Para hacer eso, primero, el voltaje se intensifica primero usando un transformador de alto voltaje. Entonces la fuente de CA se cambia a CC. El suministro de CC se alimenta entonces a los electrodos de descarga.
Hopper
La tolva es un gran contenedor de forma piramidal que recoge las partículas de materia. Están hechos de acero. El polvo recogido en los electrodos colectores se transfiere a la tolva cuando las bobinas de los golpeadores desplazan las partículas de los electrodos. La tolva recoge las partículas de polvo. Una vez que la tolva alcanza su máxima capacidad, el polvo es expulsado a través de una abertura en el fondo. Se instalan vibradores en las paredes exteriores para liberar las partículas.
