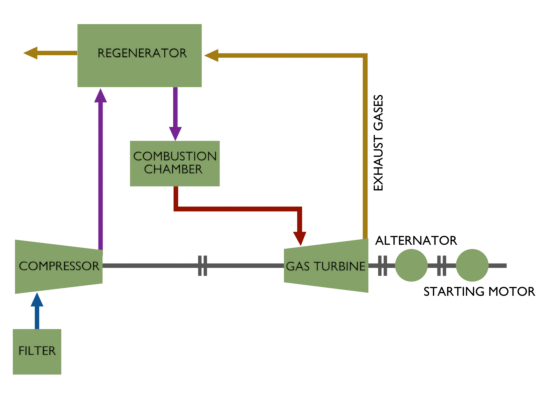

Los principales componentes de un planta de energía de turbina de gas son los
- compresor,
- regenerador,
- cámara de combustión,
- turbina de gas,
- alternador, y
- Arrancar el motor.
Compresor
El compresor de aire utilizado en una central de turbinas de gas es principalmente de tipo rotativo. El filtro de aire está conectado a la entrada del compresor donde el aire se filtra del polvo. Los álabes rotatorios unidos al eje empujan el aire entre bloques estacionarios y, por consiguiente, la presión del aire aumenta. El aire a alta presión está disponible en la salida del compresor.
Regenerador
Siempre hay algo de calor presente en los gases de escape en un planta de energía de turbina de gas. Una parte de este calor se utiliza en el regenerador. En el regenerador, hay una red de tubos finos. El aire comprimido pasa a través de estos tubos finos. Todo el conjunto está encerrado en un recipiente por el que pasan los gases de escape calientes de la turbina. Durante el paso a través de los tubos finos, el aire comprimido obtiene una porción del calor transportado por los gases de escape. De esta manera, una porción significativa del calor de los gases de escape eleva la temperatura del aire comprimido antes de que entre en la cámara de combustión.
Cámara de combustión
Después de pasar por el regenerador, el aire comprimido caliente entra en la cámara de combustión. En la cámara de combustión, hay quemadores a través de los cuales se inyecta aceite combustible en forma de aerosol de aceite. Debido a la combustión de este aerosol de aceite caliente dentro de la cámara de combustión, el aire alcanza una temperatura muy alta. La temperatura es de alrededor de 3000oF. El aire comprimido mezclado con los gases de combustión se enfrió hasta 1500oF a 1300oF antes de ser entregado a la turbina para hacer trabajos mecánicos allí.
Alternador
El rotor de un alternador está unido al mismo eje de la turbina, por lo que el alternador gira junto con la turbina y produce energía eléctrica.
Motor de arranque
En planta de energía de turbina de gas el compresor, el alternador y la turbina están unidos al mismo eje. Para arrancar el sistema, el compresor tiene que entregar aire precomprimido en el momento del arranque. El eje tiene que girar para producir el aire comprimido necesario para el arranque. Por lo tanto, se requiere un arreglo alternativo para hacer funcionar el compresor antes de que el sistema se ponga en marcha. Esto se hace mediante un motor de arranque conectado al mismo eje. Un motor acoplado al eje principal suministra la energía mecánica necesaria para comprimir el aire antes del arranque.
Turbina
El aire comprimido mezclado con los gases de combustión entra en la turbina a través de boquillas. Aquí, la mezcla de gases se expande repentinamente y gana la energía cinética necesaria para hacer el trabajo mecánico de rotación del eje de la turbina (eje principal). En la turbina la temperatura de los gases baja a 900oF.
