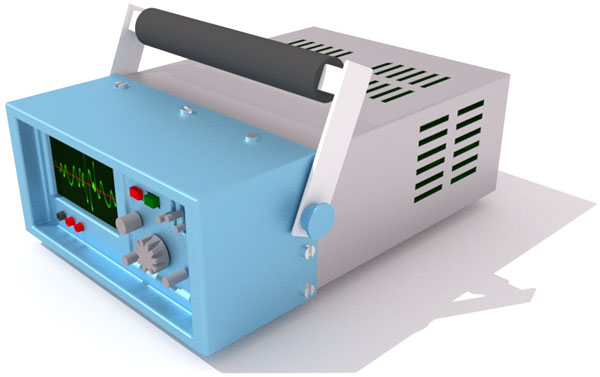

A osciloscopio digital es un instrumento que almacena una copia digital de la forma de onda en la memoria digital que analiza posteriormente mediante técnicas de procesamiento de señales digitales en lugar de utilizar técnicas analógicas. Captura las señales no repetitivas y las muestra conscientemente hasta que el dispositivo se reinicia. En osciloscopio de almacenamiento digital…las señales se reciben, se almacenan y luego se muestran. La frecuencia máxima medida por el osciloscopio digital depende de dos cosas: una es la velocidad de muestreo del osciloscopio, y la otra es la naturaleza del convertidor. El convertidor es analógico o digital. Las trazas en el osciloscopio digital son brillantes, altamente definidas y se muestran en segundos ya que son trazas no almacenadas. La principal ventaja del osciloscopio digital es que puede mostrar valores tanto visuales como numéricos analizando las trazas almacenadas.
El rastro mostrado en el panel plano puede ser ampliado y también podemos cambiar el brillo de los rastros, y se pueden hacer minuciosos detalles según los requerimientos después de una adquisición.
Hay una pequeña pantalla, que muestra la entrada voltaje en un eje particular para el período de tiempo. Incluso podría mostrar una figura tridimensional o múltiples formas de onda con fines de comparación haciendo algunos cambios. Tiene la ventaja de que puede capturar y almacenar eventos electrónicos para el propósito futuro. Los osciloscopios digitales son ampliamente utilizados hoy en día debido a sus avanzadas características de almacenamiento, visualización, rápida tasa de trazas y notable ancho de banda. Aunque el osciloscopio digital es más costoso que el analógico, sigue siendo popular en el mercado.
A veces, la gente se confunde entre voltímetro digital y osciloscopio de almacenamiento digital. Pensaron que ambos trataban con el voltaje. Pero hay una gran diferencia entre los dos. Osciloscopio digital muestra la representación gráfica de las señales para el diagnóstico visual y ayuda a descubrir lo inesperado fuente de tensión. También representa el tiempo, el circuito afectado y la forma del pulso, para que los técnicos puedan encontrar fácilmente la parte que funciona mal. Localiza un problema aún menor en las operaciones y envía una alerta para su reemplazo o ajuste. Por otro lado, el voltímetro digital sólo registra la fluctuación de voltaje, lo que requiere más diagnósticos.
Osciloscopio de almacenamiento analógico
En el almacenamiento original, el osciloscopio tenía etapas de entrada analógica, y luego convertía las señales en un formato digital para poder ser almacenadas en una memoria de almacenamiento especial llamada tubo de rayos catódicos. Estas señales se procesaban antes de ser convertidas de nuevo a un formato analógico. El tubo de rayos catódicos retiene las imágenes en un electrodo trazándolo como un patrón de carga, luego estos patrones modulan los rayos de electrones para entregar la imagen de la señal almacenada.
Tecnología de los osciloscopios digitales

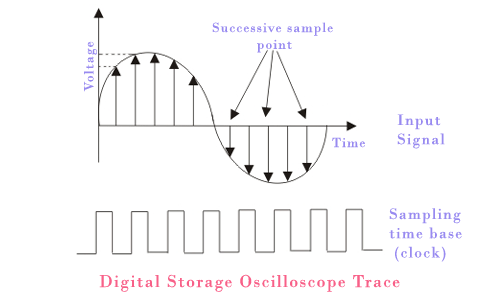

Primero las formas de onda son condicionadas por algunos circuitos analógicos y luego entran en la segunda etapa que implica la recepción de las señales digitales. Para ello, las muestras tienen que pasar por un convertidor analógico a digital y las señales de salida se registran en la memoria digital en un intervalo de tiempo diferente. Estos puntos registrados juntos forman una forma de onda. El conjunto de puntos de una forma de onda muestra su longitud. La velocidad de las muestras define el diseño del osciloscopio. Las trazas registradas son procesadas por el circuito de procesamiento y las trazas obtenidas están listas para ser visualizadas para su evaluación.
Usos del osciloscopio de almacenamiento digital
- utilizado para probar la señal voltaje en la depuración de circuitos.
- Pruebas en la fabricación.
- Diseñando.
- Prueba del voltaje de las señales en los equipos de radiodifusión.
- En el campo de la investigación.
- Equipo de grabación de audio y video.
