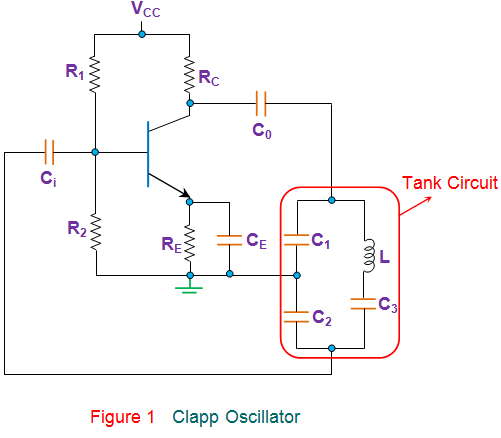

Oscilador de palmas es una variación de El oscilador de Colpitts en el que un condensador adicional (C3) se añade en el circuito del tanque para estar en serie con el inductor en ella, como se muestra en la figura 1.
Aparte de la presencia de un extra condensadortodos los demás componentes y sus conexiones siguen siendo similares a los del oscilador de Colpitts.
Por lo tanto, el funcionamiento de este circuito es casi idéntico al de los Colpitts, donde la relación de retroalimentación gobierna la generación y la sostenibilidad de las oscilaciones. Sin embargo, la frecuencia de oscilación en el caso de Oscilador de palmas está dada por
Normalmente el valor de C3 es elegido para ser mucho más pequeño que los otros dos condensadores. Esto se debe a que, a frecuencias más altas, más pequeño el C3más grande será el inductorque facilita la aplicación, así como reduce la influencia de los vagabundos inductancia. Sin embargo, el valor de C3 debe ser elegido con el mayor cuidado. Esto se debe a que, si se elige que sea muy pequeño, entonces las oscilaciones no se generarán ya que la rama L-C no tendrá una reactancia inductiva neta. Sin embargo, aquí hay que señalar que cuando C3 es elegido para ser más pequeño en comparación con C1 y C2la capacidad neta que gobierna el circuito será más dependiente de él.
Por lo tanto, la ecuación para la frecuencia puede ser aproximada como
Además, la presencia de este extra capacitancia hará que el Oscilador de palmas preferible a Colpitts cuando hay necesidad de variar la frecuencia como es el caso de Oscilador de frecuencia variable (VCO). La razón de esto puede explicarse como sigue.
En el caso de El oscilador de Colpittslos condensadores C1 y C2 necesitan ser variados para variar su frecuencia de funcionamiento. Sin embargo, durante este proceso, incluso la relación de retroalimentación de la oscilador los cambios que inturn afectan a su forma de onda de salida. Una solución a este problema es hacer que tanto C1 y C2 que se fijen en la naturaleza mientras se logra la variación de la frecuencia utilizando un condensador variable separado. Como se puede adivinar, esto es lo que el C3 lo hace en el caso de Oscilador de palmas…lo que lo hace más estable en los intervalos de frecuencia de Colpitts. La estabilidad de la frecuencia del circuito puede aumentar aún más si se encierra todo el circuito en una cámara con temperatura constante y se utiliza un Diodo Zener para asegurar el suministro constante voltaje.
Además, cabe señalar que los valores de los condensadores C1 y C2 son propensos al efecto de las capacitancias perdidas a diferencia de las de C3. Esto significa que la frecuencia de resonancia del circuito se vería afectada por las capacitancias perdidas si se tuviera un circuito con sólo C1 y C2como en el caso del oscilador de Colpitts. Sin embargo, si hay C3 en el circuito, entonces los cambios en los valores de C1 y C2 no variaría mucho la frecuencia de resonancia, ya que el término dominante sería entonces C3.
A continuación, se ve que el Osciladores de palmas son comparativamente compactos, ya que emplean una cantidad relativamente pequeña condensador para sintonizar el oscilador en una amplia banda de frecuencia. Esto se debe a que, aquí, incluso un ligero cambio en el valor de la capacitancia varía la frecuencia del circuito en gran medida. Además, muestran un alto factor Q con una alta relación L/C y una menor circulación actual en comparación con Osciladores Colpitts. Por último, cabe señalar que estos osciladores son altamente fiables y por lo tanto se prefieren a pesar de tener un rango limitado de frecuencia de funcionamiento.
