Antes de entrar en el tema de oscilador de colector sintonizadoprimero debemos entender qué es un oscilador es y lo que hace. Un oscilador es un circuito electrónico que genera una señal oscilante o periódica, como una onda sinusoidal o una onda cuadrada. El propósito principal de un oscilador es convertir una señal DC en una señal AC. Los osciladores tienen numerosos usos, como en la televisión, los relojes, la radio, los ordenadores, etc. Casi todos los dispositivos electrónicos utilizan algunos osciladores para generar una señal oscilante.
Uno de los osciladores LC más simples es el Oscilador Colector Sintonizado. En el oscilador colector sintonizado, tenemos un circuito tanque que consiste en un condensador y un inductor y un transistor para amplificar la señal. El circuito del tanque que está conectado al colector se comporta como una simple carga resistiva en resonancia y decide la frecuencia del oscilador.
Explicación del diagrama de circuito del oscilador colector sintonizado

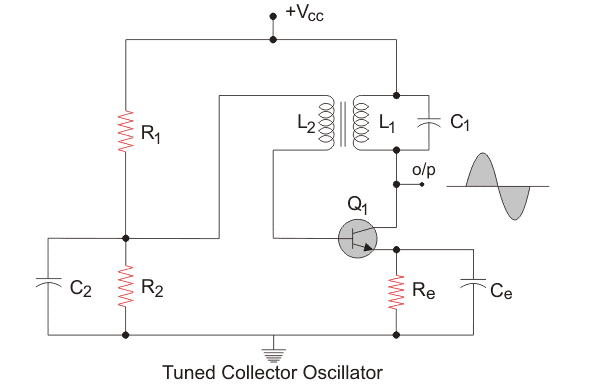

Arriba está el diagrama de circuito del oscilador colector sintonizado. Como puedes ver, el transformador y el condensador está conectado al lado del colector del transistor. El oscilador aquí produce una onda sinusoidal.
R1 y R2 de la divisor de voltaje sesgo para el transistor. Re se refiere a la resistencia del emisor y está ahí para proporcionar estabilidad térmica. Ce se utiliza para derivar las oscilaciones de CA amplificadas y es el condensador de derivación del emisor. C2 es el condensador de bypass para resistencia R2. El primario del transformador, L1 junto con condensador C1 forma el circuito del tanque.
Funcionamiento del Oscilador Colector Sintonizado
Antes de entrar en el funcionamiento del oscilador, revisemos el hecho de que un transistor causa un desplazamiento de fase de 180 grados cuando amplifica una entrada voltaje. L1 y C1 del circuito del tanque y es a partir de estos dos elementos que obtendremos las oscilaciones. El transformador ayuda a dar una retroalimentación positiva (Volveremos a esto más tarde) y el transistor amplifica la salida. Una vez establecido esto, procedamos a comprender el funcionamiento del circuito.
Cuando la fuente de alimentación se enciende, el condensador C1 comienza a cargar. Cuando está completamente cargado, comienza a descargarse a través de la inductor L1. La energía almacenada en el condensador en forma de energía electrostática se convierte en energía electromagnética y se almacena en el inductor L1. Una vez que el descargas de condensadores completamente, el inductor comienza cargando el condensador otra vez. Esto se debe a que los inductores no actual a través de ellos cambian rápidamente y por lo tanto cambiará la polaridad a través de sí mismo y mantendrá la corriente fluyendo en la misma dirección. El condensador comienza a cargarse de nuevo y el ciclo continúa de esta manera. La polaridad a través del inductor y el condensador cambia periódicamente y por lo tanto obtenemos una señal oscilante como salida.
La bobina L2 se carga a través de la inducción electromagnética y alimenta el transistor. Los transistores amplifican la señal, que se toma como salida. Parte de la salida se retroalimenta al sistema en lo que se conoce como retroalimentación positiva.
La retroalimentación positiva es la retroalimentación que está en fase con la entrada. El transformador introduce un cambio de fase de 180 grados y el transistor también introduce un cambio de fase de 180 grados. Así que en total, obtenemos un desplazamiento de fase de 360 grados y esto se retroalimenta al circuito del tanque. La retroalimentación positiva es necesaria para las oscilaciones sostenidas.
La frecuencia de la oscilación depende del valor de la inductor y condensador usado en el circuito del tanque y es dado por:
Dónde,
F = Frecuencia de la oscilación.
L1 = valor de la inductancia del primario del transformador L1.
C1 = valor de la capacitancia del condensador C1.
