Generadores de señales son dispositivos electrónicos que generan señales electrónicas y formas de onda. Estas señales electrónicas se repiten o no según los requisitos y el campo de aplicación. Hay diferentes tipos de generadores de señales con diferentes niveles de capacidad y funcionalidad. Todos los generadores de señales tienen diferentes diseños, diferentes dimensiones y parámetros. Por lo tanto, la variedad de generadores sirve para diferentes propósitos y cubre un rango de aplicaciones. Los generadores de señales se utilizan en el diseño, la reparación de dispositivos electrónicos y en la resolución de problemas. Cada generador de señales versátil puede crear un número ilimitado de señales para hacer frente a los desafíos de la depuración. Se puede variar la salida del generador de señales estableciendo la amplitud y la frecuencia de la señal de salida mientras se realiza una simulación.
Tipos de Generadores de Señal
Generadores de señales funcionales

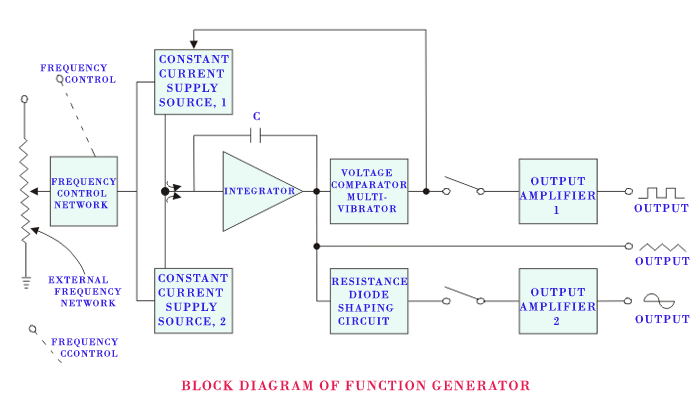

Un generador de funciones contiene un dispositivo electrónico llamado oscilador que genera formas de ondas simples y repetitivas como las ondas sinusoidales, cuadradas, triangulares y en diente de sierra. En los dispositivos modernos, estas formas de onda son creadas por la técnica de procesamiento de señales digitales seguidas de señales análogas de frecuencias más bajas, por lo que a menudo son necesarias.
Una variedad de generadores de funciones son cajas negras con interfaces USB, utilizadas en el bus de instrumentación, y algunas en forma de software. Sus usos comunes son en el campo de la educación, la reparación de equipos eléctricos y electrónicos y la prueba de estímulos.
Generadores de formas de onda arbitrarias
Los generadores arbitrarios son un dispositivo que genera corrientes arbitrarias de información digital. Estas formas de onda no tienen una forma fija, y pueden ser introducidas en una variedad de formas de onda. Se trata de un generador con dos canales de salida independientes, que puede estimular dos sistemas simultáneamente. Un uso común de un generador de formas de onda arbitrarias es estimular un sistema con una forma de onda compleja. Tiene una pantalla de visualización que muestra una imagen exacta de las formas de onda arbitrarias que ayuda a evitar la posibilidad de error al seleccionar la forma de onda de la memoria. Estos tipos de generadores tienen un ancho de banda limitado y son más costosos que los generadores de funciones. Se utiliza en el semiconductor pruebas de componentes, comunicaciones y sistemas.
Generadores de señales de RF
El generador de señales de radiofrecuencia utiliza la variedad de métodos para producir la señal como el bucle bloqueado en fase y la síntesis digital directa, etc. Pero la mayoría de los generadores utilizan técnicas de bucle bloqueado de frecuencia para proporcionar la estabilidad y la precisión que requiere el sistema. Produce tonos de onda continuos de frecuencia de salida dentro de su rango de frecuencia. Las características de los generadores de radiofrecuencia y de microondas son casi las mismas, excepto que tienen un rango de frecuencia diferente. Los generadores de señales de microondas tienen un rango de frecuencia mucho más amplio en comparación con los generadores de señales de RF. Este tipo de generadores se utilizan para el sistema de pruebas, la radiodifusión de audio y vídeo, las comunicaciones por satélite, el radar y la guerra electrónica. Los generadores de radiofrecuencia se clasifican básicamente en tres formas:
Generadores de señales analógicas
Se basa en un oscilador de onda sinusoidal con una aguda distinción en el diseño de la radiofrecuencia y la audiofrecuencia generadores de señales. Pero ahora es anticuado y electrónica digital están en uso.
Generadores de señales vectoriales
Generadores de señales vectoriales también llamado generadores de señales digitales son capaces de generar señales de radio digitalmente moduladas con formatos de modulación complejos como QPSK< QAM, etc.
Generadores de señales lógicas
Generadores de señales lógicas producen pulsos lógicos en la forma de pulsos convencionales voltaje niveles. Estos generadores suelen llamarse generadores de patrones digitales. Los generadores de pulsos son capaces de generar pulsos con retardos variables y algunos incluso ofrecen tiempos de subida y bajada variables. Se utiliza para la validación funcional y las pruebas.
Generadores de señales de audio
Generadores de señales de audio generan señales en el rango de lo audible, es decir, típicamente en el rango de 20 Hz a 20 KHz. Se utiliza para comprobar la respuesta en frecuencia en un sistema de audio y las mediciones de distorsión. Incluso una distorsión muy baja podría medirse con un circuito relativamente simple mediante un generador de señales de audio. Tienen niveles muy bajos de distorsión armónica. Estos generadores tienen una amplia variedad de aplicaciones en los laboratorios de electrónica. Los generadores que utilizan métodos intrincados para generar señales de audio para la música se denominan sintetizadores.
Generadores de señal de video
A generador de señal de video es un dispositivo que produce formas de onda de vídeo. Junto con eso, algunas otras señales también se utilizan para estimular las fallas. El factor importante que afecta a la imagen de vídeo en la televisión es la sincronización. Por ello, la forma de onda de salida de los generadores de vídeo contiene normalmente señales de sincronización, que incluyen la sincronización vertical y horizontal. Tiene la variedad de aplicaciones y formatos digitales.
