Un integrador es un circuito amplificador de operaciones, cuya salida es proporcional a la integral de la señal de entrada.
Un integrador es básicamente un amplificador inversor donde reemplazamos la retroalimentación resistencia con un condensador de valor adecuado.

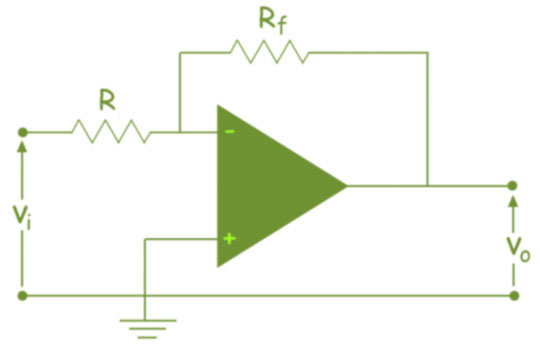

La figura anterior, es una invertir el amplificador operacional circuito.

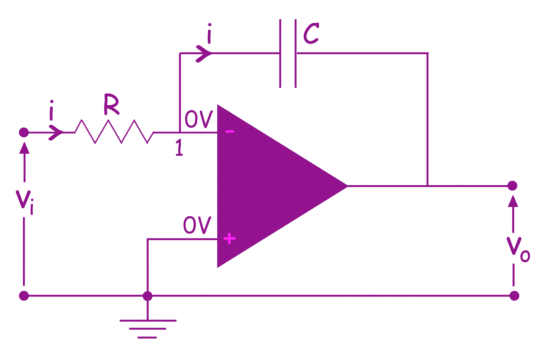

Esto puede ser modificado a un op integrador de amplificadores si reemplazamos el circuito de retroalimentación resistencia Rfpor un condensador C como se muestra a continuación.
En un amplificador óptico ideal el voltaje en el terminal de entrada no invertido es el mismo que el de la entrada invertida.
Aquí, en el circuito, como la entrada no invertida está conectada a tierra, el potencial eléctrico… de entrada invertida también será cero como entrada no invertida. En un amplificador óptico idealninguna corriente se entiende con el op amp a través de entradas invertidas y no invertidas.
Ahora, si aplicamos La ley actual de Kirchhoff en el nodo 1 del circuito anterior, mostrado en la figura 2, obtenemos,
Integrando ambos lados, conseguimos,
Esta es la función integral del voltaje de entrada.
