Los multivibradores son osciladores no sinusoidales que suelen ser amplificadores de dos etapas con retroalimentación positiva. Estos circuitos están compuestos de ambos componentes activos y pasivos. Los componentes activos incluyen elementos como las BJT (Transistores de unión bipolar), FETs (Transistores de efecto de campo), Tubos de vacío, Op-Amps y 555 temporizador ICs. Los componentes pasivos incluyen elementos como resistencias y condensadores. Sin embargo, al diseñarlos, hay que tener cuidado de que las dos etapas del circuito alteren continuamente sus estados entre las regiones de corte y saturación.
Los multivibradores pueden ser de tres tipos, a saber, multivibradores estables, multivibradores monoestables y multivibradores biestables. Multivibradores de mesa son los multivibradores que no tienen un estado estable, es decir, los multivibradores en los que la salida oscila continuamente entre dos estados permitidos. Como resultado, producen una onda cuadrada en su salida y se consideran de funcionamiento libre en la naturaleza. Además, estos multivibradores no requieren ningún tipo de activación externa, excepto la alimentación de corriente continua, por lo que entran en la categoría de osciladores de relajación.

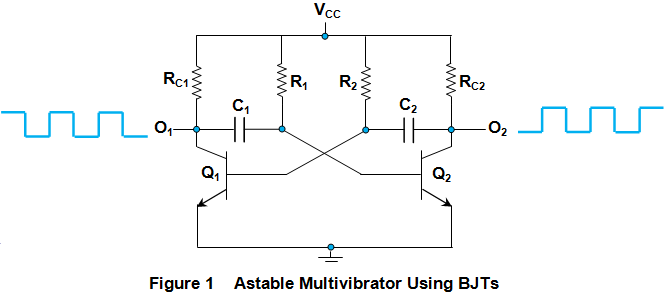

La figura 1 muestra un circuito de este tipo diseñado usando dos BJTs Q1 y Q2dos condensadores C1 y C2 y cuatro resistencias RC1, RC2, R1 y R2. La frecuencia de la señal de salida puede ser variada variando los valores de la condensadores y las resistencias presentes en el circuito.
En este tipo de circuito, la aplicación del suministro voltaje VCC causa una de las transistores para encenderse antes que el otro debido a la inevitable diferencia en sus propiedades eléctricas. Ahora, asumamos que el Q2 se enciende primero, causando que el flujo del colector actual a través de RC2.
Esto causa que la placa derecha del condensador C2 que se conectará a tierra debido a que incluso su placa izquierda se conectará a tierra (suponiendo que C2 que no se cobra). Este inturn apaga el transistor Q1 lo que hace que la placa izquierda del condensador C1 para flotar. Sin embargo, su placa derecha adquirirá una carga de 0,7 V al estar conectada a la base de la Q sesgada hacia adelante2. En este estado, la salida O1 será alta mientras que en O2 será bajo. A partir de entonces, C1 continúa cargando a través de RC1 hasta que su terminal izquierdo adquiera un voltaje de VCC. Además, al mismo tiempo, incluso C2 cargas a través de la resistencia R2 aumentando el voltaje en su terminal izquierda.
A medida que esto continúa, surge una situación en la que el voltaje en la placa izquierda de C2 se convierte en igual a 0,7 V, lo que predispone la unión BE de Q1…causando que el dispositivo se encienda. Cuando esto sucede, tanto el terminal colector de Q1 así como el terminal izquierdo de C1 será puesto en cortocircuito en el suelo. Esto causa que la placa derecha de C1 para adquirir un voltaje de VCC, apagando la Q.2. Esto resulta en la salida O2 para ir alto, mientras que la salida O1 …se baja.
Siguiente, C1 comienza a cargar a través de R1continuando el ciclo cuando su placa derecha se convierte en 0,7 V. Este fenómeno cíclico da lugar a la forma de onda oscilatoria en la que se generan señales cuadradas complementarias en los terminales colectores de cualquiera de los transistores.
Aplicaciones del Multivibrador Astable
Multivibradores de mesa se utilizan en aplicaciones como la modulación de la posición del pulso, la modulación de la frecuencia, etc., ya que son simples, fiables y fáciles de construir.
