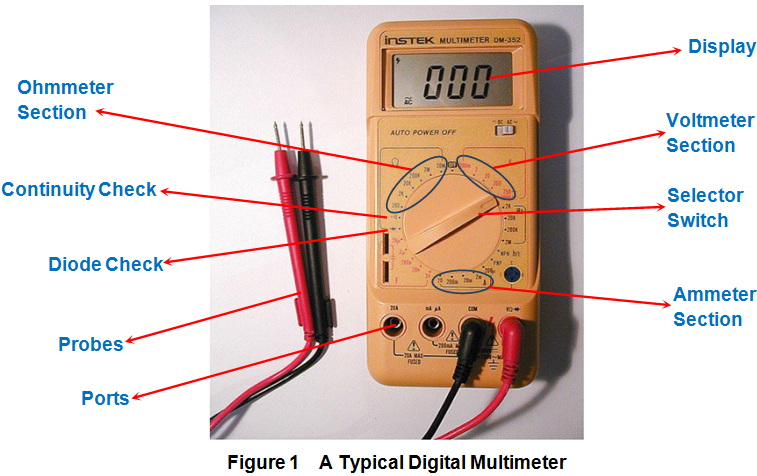

Multímetro digital es un dispositivo que tiene dos palabras en su nombre: Digital y Multímetro. Intentemos primero analizar por qué las tenemos ahí, es decir, qué transmite realmente cada una de ellas, lo que a su vez nos ayuda a entender qué hace un multímetro. La primera palabra digital indica que el medidor tiene una pantalla digital o de cristal líquido, mientras que la siguiente palabra multímetro indica que este único dispositivo puede ser utilizado para fines múltiples, es decir, para medir más de un parámetro. Un típico Multímetro digital será como se muestra en la figura 1 y comprende el interruptor de selección, la pantalla, los puertos y las sondas como sus partes principales.
Aquí las sondas deben ser insertadas en los puertos apropiados y deben ser conectadas a través del parámetro que debe ser inspeccionado. Mientras tanto, hay que asegurarse de que el interruptor de selección se mantenga en la posición adecuada para la medición. Cuando se hace esto, el multímetro muestra el valor del parámetro que está siendo analizado.
Generalmente multímetros digitales se utilizan para medir tres parámetros importantes, a saber.., actual, voltaje y resistencia. Aparte de estos, también pueden ser utilizados para realizar funciones especiales como diodo comprobar, la medición de la capacitancia, Transistor hFE o ganancia de corriente continua, medición de frecuencia y comprobación de continuidad. En este artículo, presentamos una breve nota sobre las aplicaciones más frecuentes del multímetro que son para la medición de corriente, voltaje y resistencia junto con diodo y controles de continuidad.
Medición de la corriente mediante el uso de un multímetro digital
Bajo esta categoría, el multímetro digital imita el comportamiento de un amperímetro como se utiliza para medir la corriente. Para ello, inserte la sonda roja del multímetro en una de las tomas de medición de corriente: mA (para medir el nivel bajo de corriente) o 20 A (para medir la corriente más grande). Conecte el medidor a lo largo de la línea a través de la cual se va a medir la corriente (nada más que una conexión en serie). A continuación, establezca un rango aproximado alrededor del cual esperamos que la corriente esté en la sección del amperímetro de la figura 1. En este estado, si encendemos la fuente de alimentación, el medidor leerá la corriente que fluye por el circuito.
Medición del voltaje usando un multímetro digital

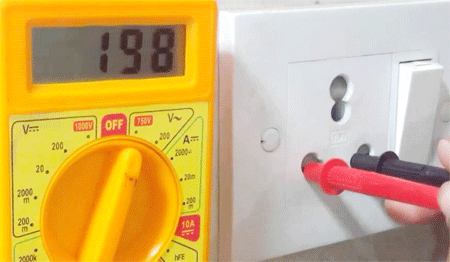

Cuando se ajusta para medir el voltaje, el multímetro actúa como un voltímetro. Para empezar, hay que insertar las sondas roja y negra del multímetro en las tomas marcadas como V y COM, respectivamente. Luego tenemos que seleccionar el rango esperado en el cual nuestro voltaje sería. Simultáneamente, incluso la CA o la CC deben ser seleccionadas en la sección del voltímetro de la figura 1. Al hacerlo, el medidor lee el valor del voltaje, siempre que se conecten los cables a través del componente (de forma paralela) o en el punto en el que se necesita medir el voltaje.
Medición de la resistencia mediante el uso de un multímetro digital

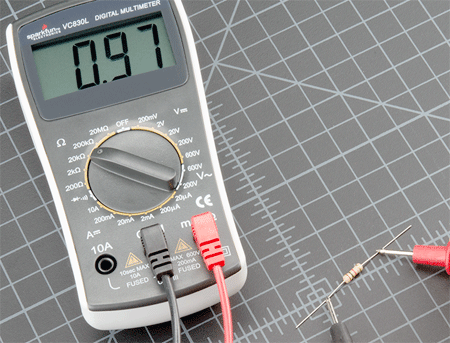

En este caso, configuramos el multímetro para que actúe como un ohmmetro. Aquí se introducen las sondas roja y negra del multímetro en los enchufes marcados como V y COM, respectivamente, mientras que el interruptor de selección se ajusta a un rango esperado en la región del ohmiómetro (Figura 1). Ahora, los cables deben ser conectados a través del componente cuyo resistencia …debe ser conocido. Al hacerlo, obtenemos una lectura en la parte de la pantalla del multímetro que lee el valor de la resistencia.
Comprobación de diodos mediante el uso de un multímetro digital

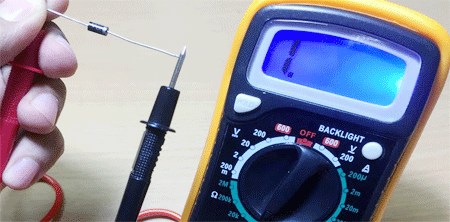

En este caso, introduzca las sondas en las tomas como en el caso de la medición de la tensión y coloque el interruptor de selección en la posición de comprobación de diodos que se muestra en la figura 1. Ahora, cuando el cable rojo del multímetro se conecta al terminal positivo del diodo mientras que su cable negativo se conecta al terminal negativo del diodo…entonces tenemos que obtener una lectura baja en el multímetro. Por otro lado, si conectamos el cable rojo al terminal negativo del diodo y el negro al terminal positivo, entonces tenemos que obtener un valor alto. Si las lecturas obtenidas son las esperadas, entonces decimos que el diodo funciona correctamente; si no, no. Se puede encontrar más información al respecto en el artículoPrueba de diodos.
Comprobación de la continuidad mediante el uso de un multímetro digital
La comprobación de la continuidad se utiliza para saber si existe algún camino de baja resistencia a través de dos puntos, es decir, para comprobar si los puntos son cortos o no. Para realizar esta tarea, las sondas se insertan en los enchufes como en el caso de la medición de voltaje y se hace que el interruptor selector apunte hacia la posición de comprobación de continuidad (Figura 1). A continuación, los puntos a comprobar se tocan con los cables de las sondas. Ahora, si el multímetro emite un pitido, entonces significa que los puntos están en cortocircuito o bien que el resistencia entre ellos se puede leer en la pantalla.
