Cuando medimos una señal eléctrica, a menudo puede haber una posibilidad de que se sobrepase actual a través del medidor. Esto puede deberse a las siguientes razones.
- El medidor puede estar mal conectado al circuito.
- La clasificación del medidor está mal seleccionada para la medición.
- Ocurrencias de sobrecorriente en el propio circuito durante la medición.
El exceso de corriente provoca un sobrecalentamiento en el medidor, lo que puede llevar a un daño permanente en el medidor. Las razones de la sobrecorriente no pueden evitarse al 100% aunque es conveniente proteger el medidor por el efecto de la sobrecorriente. Esto se hace usando semiconductor diodo de calificación adecuada.
Cada vez que se conecta un medidor en el circuito para medir una señal eléctrica, debe haber un Caída de tensión a través de ella. Si la corriente a través del medidor se incrementa más allá del límite de seguridad, la caída de voltaje también cruza el límite nominal. Supongamos que el límite de caída de tensión nominal del medidor es de 0,6 voltios. Ahora, conectemos un diodo a través del medidor, cuyo voltaje de barrera hacia adelante es de 0,6 voltios. Ahora, si debido al exceso de corriente a través del medidor, si la caída de voltaje a través del medidor llega a ser más de 0,6 voltios, el diodo se pone en cortocircuito, ya que este exceso voltaje también aparece a través de la diodo.

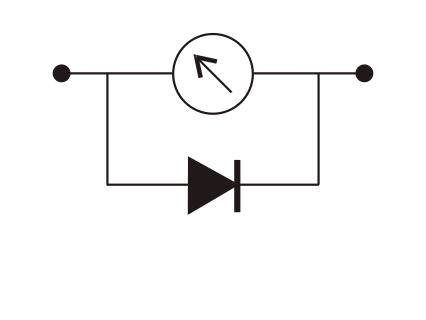

Tan pronto como el diodo es puesto en cortocircuito, la corriente del medidor es desviada a través del diodo. Como resultado, el medidor está siendo protegido del exceso de calor. Si sólo se utiliza un diodo se llama Protección de diodo único.

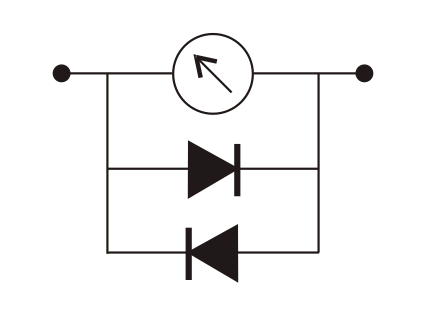

Si se conectan dos diodos a través del medidor en dirección opuesta, se llama protección de doble diodo. Esta disposición protege el medidor para ambas direcciones de la corriente.
