Multímetros como el nombre sugiere los medidores que usamos para medir múltiples cantidades con el mismo instrumento. El multímetro más básico mide voltaje, actualy resistencia. Como lo usamos para medir la corriente (A), el voltaje (V) y la resistencia (Ohm), lo llamamos medidor de AVO. Podemos clasificar los multímetros en dos grupos, a saber Multímetro analógico y Multímetro digital. En este artículo hablaremos sobre el multímetro analógico.

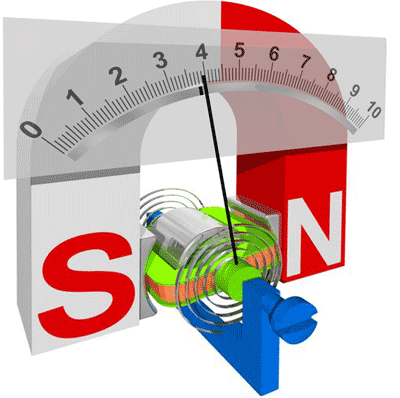

El multímetro analógico fue el primero de su tipo, pero debido al último desarrollo tecnológico después del desarrollo de los multímetros digitales, hoy en día es de menor utilidad. Sin embargo, a pesar de estos avances, sigue siendo esencial, y no podemos descuidarlo. Un multímetro analógico es un medidor PMMC. Funciona basado en el principio del galvanómetro dArsonval. Consiste en una aguja para indicar el valor medido en la escala. Una bobina se mueve en un campo magnético cuando la corriente pasa a través de ella. La aguja indicadora está sujeta a la bobina. Durante el flujo de actual a través de la bobina, se produce un par de desviación debido a que la bobina gira en algún ángulo, y el puntero se mueve sobre una escala graduada. Un par de muelles se adjunta al eje móvil para proporcionar el par de control. En un multímetro, el galvanómetro es un instrumento de tipo cero a la izquierda, es decir, la aguja descansa en el extremo izquierdo de la escala desde donde la escala comienza con cero.
El medidor actúa como un amperímetro con una baja resistencia en serie para medir la corriente directa. Para medir la corriente alta, conectamos una resistencia en derivación a través del galvanómetro para que la corriente que pasa por el galvanómetro no cruce su máximo valor permitido. Aquí, una parte significativa de la corriente a medir pasa a través de la derivación. Con esa resistencia de derivación, un Multímetro analógico puede medir incluso rangos de milímetros o amperios de actual.
Para la medición del voltaje de CC, el instrumento primario se convierte en un aparato de medición de voltaje de CC o voltímetro de CC. Añadiendo una resistencia multiplicadora, un multímetro analógico puede medir la voltaje de milivoltios a kilovoltios, y este medidor funciona como un milivoltímetro, un voltímetro o incluso como un kilo voltímetro.

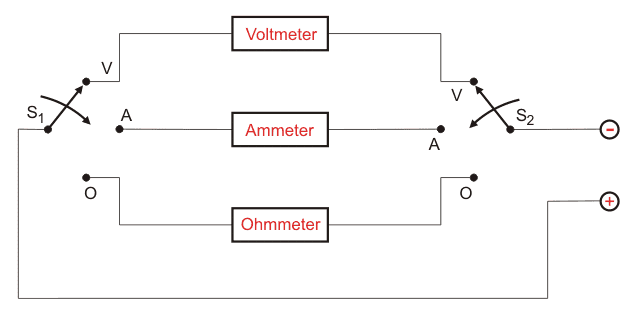

Añadiendo un batería y un resistencia este instrumento puede funcionar como una red ohmmetro. Podemos cambiar el rango del ohmiómetro conectando un interruptor a una resistencia adecuada. Seleccionando diferentes valores de resistencia de derivación, podemos obtener diferentes escalas de medición de la resistencia. Aquí abajo mostramos un diagrama de bloques básico de un Multímetro analógico.
Aquí estamos usando dos interruptores, a saber, S1 y S2 para seleccionar el medidor deseado. Podemos usar interruptores de selección de rango adicionales para elegir el rango particular requerido en la lectura de amperios, voltios y ohmios. Usamos un rectificador para medir un voltaje de CA o actual con el multímetro.
Ventajas del multímetro analógico
- Un cambio repentino en la señal puede ser detectado por un multímetro analógico más rápidamente que un Multímetro digital.
- Todas las mediciones son posibles utilizando un solo medidor.
- Se puede observar el aumento o la disminución de los niveles de la señal.
Desventaja del multímetro analógico
- Los medidores analógicos son voluminosos.
- Son voluminosos y costosos.
- El movimiento del puntero es lento, no puede ser usado para medir voltajes con frecuencias superiores a 50 HZ.
- Inexacto debido al efecto de la tierra campo magnético.
- Son vulnerables a los golpes y las vibraciones.
