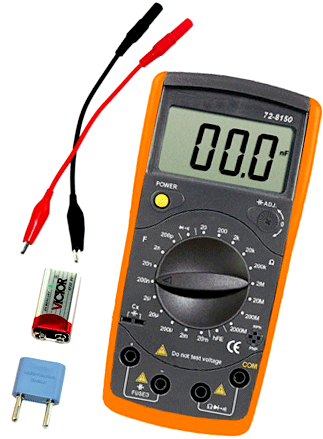

A medidor de capacidad es una pieza de equipo electrónico de prueba cuyo propósito es medir la capacitancia, en su mayoría de condensadores. El medidor de capacidad funciona en base a la relación directamente proporcional entre la capacidad y una constante de tiempo.

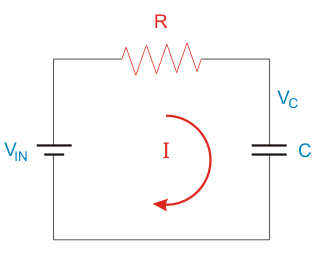

Esta relación se utiliza en este método de medición. Así que, primero podemos pasar por un simple circuito RC con un suministro voltaje de VEN (que se muestra a continuación).
Durante el período de carga del condensador, el voltaje a través del condensador en cualquier momento es
El tiempo necesario para cargar el condensador hasta exactamente el 63,5 por ciento del voltaje total de entrada.
se denomina constante de tiempo. Se denota por…
Ahora, supongamos que un condensador que se carga usando una constante fuente de corriente y el condensador se descarga a través de un resistencia teniendo un fijo resistencia. Para medir la capacitancia de este circuito, podemos implementar un 555 temporizador junto con algunos aparatos de prueba digitales. La forma clara de medir la capacidad es midiendo el período de tiempo de las oscilaciones. La lectura se puede obtener directamente en nanofaradios o microfaradios seleccionando el tamaño exacto de la resistencia de carga.
Cuando se compara con otras técnicas de medición de la capacitancia, este medidor es capaz de mantener electrolítico que es hasta decenas de miles de Farad.

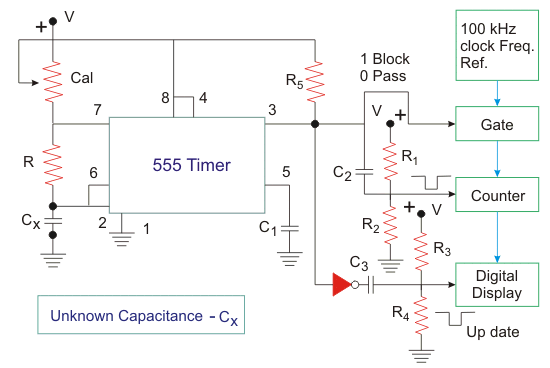

Si el condensador de prueba tiene alguna fuga, este método creará que el valor de la capacidad sea menor que el valor real. Este método también es un indicador eficiente del comportamiento del condensador de prueba en la mayoría de los circuitos de derivación y temporización. El diagrama de bloques de un sistema digital básico medidor de capacidad con el temporizador 555 IC se muestra a continuación.
Aquí, podemos ver un temporizador 555 en el circuito. Funciona como un multivibrador de mesa. La frecuencia de este multivibrador se rige por el valor de capacidad desconocido (CX). La salida de este multivibrador está conectada a un contador digital. Este contador puede medir la longitud del ciclo de la onda cuadrada.
La longitud de ciclo de la onda cuadrada que está formada por 555 temporizadores puede ser calculada usando la fórmula:
En el valor máximo de la curva de carga, un contador digital se pondrá a cero. En este momento, un reloj de pulsos de 100 kHz se enciende y se dirige al contador. A continuación, después de la parte de descarga del ciclo, la pantalla se actualizará y podremos simplemente leer el valor del condensador. Para obtener la visualización directa del valor de la capacidad de forma simple y correcta, la selección de la carga corrientes y la frecuencia de referencia debe ser adecuada.
El apantallamiento de los cables debe hacerse de forma segura y para las mediciones de baja capacidad, debe mantenerse corto. Esto se debe a que el zumbido de 50 Hz puede dar lugar a una pequeña inestabilidad.
