Tenemos sistema trifásico y por convención escribimos tres fases como RYB. Indicador de secuencia de fase es el indicador que determina la secuencia de fases del sistema de suministro trifásico.
Cuando damos un suministro convencional de tres fases (es decir, RYB) a la motor de inducciónvemos que la dirección de la rotación del rotor es en el sentido de las agujas del reloj.
Ahora bien, ¿qué pasará con el sentido de rotación del rotor si se invierte la secuencia de fases? La respuesta a esta pregunta es que el rotor girará en el sentido contrario a las agujas del reloj. Por lo tanto, vemos que el sentido de rotación del rotor depende de la secuencia de fases. Estudiemos cómo funcionan estos instrumentos de fase y en qué principio funcionan.
Ahora hay dos tipos de indicadores de secuencia de fase y lo son:
- Tipo de rotación
- Tipo estático.
Discutamos uno por uno cada tipo.
Indicadores de secuencia de fase de tipo giratorio

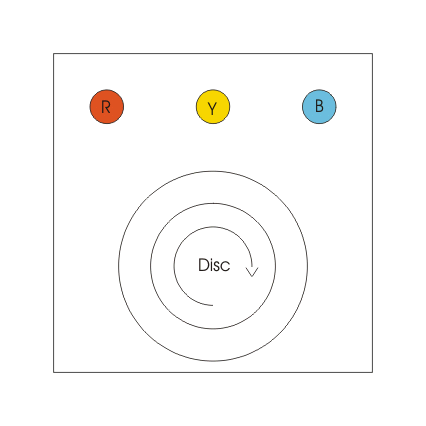

Funciona con el principio de los motores de inducción. En estas bobinas se conectan en forma de estrella y el suministro se da desde tres terminales marcados como RYB como se muestra en la figura. Cuando se da el suministro las bobinas producen el el campo magnético rotativo y estos campos magnéticos rotativos producen remolinos de EMF en el disco de aluminio móvil como se muestra en el diagrama.
Estos remolinos emf producen corriente de remolino en el disco de aluminio, las corrientes de remolino interactúan con el campo magnético giratorio debido a que se produce un par que hace que el disco de aluminio ligero se mueva. Si el disco se mueve en el sentido de las agujas del reloj, entonces la secuencia elegida es RYB y si la dirección de rotación es en sentido contrario a las agujas del reloj, la secuencia se invierte.
Indicadores de secuencia de fase de tipo estático

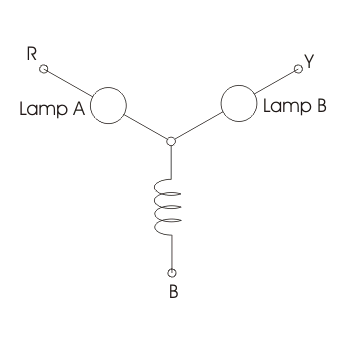

A continuación se muestra la disposición del indicador de tipo estático:
Cuando la secuencia de fase es RYB entonces la lámpara B brillará más que la lámpara A y si la secuencia de fase se invierte entonces la lámpara A brillará más que la lámpara B. Ahora veamos cómo sucede esto.
Aquí asumimos que la secuencia de fases es RYB. Marquemos voltajes como Vry, Vyb y Vbr según el diagrama. Tenemos
Aquí hemos asumido la operación de equilibrio de tal manera que tenemos Vry=Vbr=Vyb=V. Como la suma algebraica de todas las corrientes de fase también es igual, por lo tanto podemos escribir
Al resolver las ecuaciones anteriores tenemos la proporción de Ir y yoy es igual a 0,27.
Implica que el voltaje a través de la lámpara A es sólo el 27 por ciento del de la lámpara B. Por lo tanto, de esto podemos concluir que la lámpara A brillará más tenue en el caso de la secuencia de fase RYB, mientras que en el caso de la secuencia de fase invertida tenemos que la lámpara B es más tenue que la lámpara A.

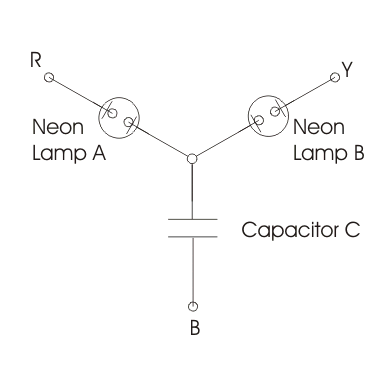

También hay otro tipo de indicador de fase que funciona de manera similar al anterior. Sin embargo, aquí inductor es reemplazado por el condensador como se muestra en el diagrama siguiente.
Se utilizan dos lámparas de neón, junto con dos series de ellas resistencia también se utilizan para limitar la actual y para proteger la lámpara de neón de la avería. En este indicador si la secuencia de fase de suministro es RYB entonces la lámpara A brillará y la lámpara B no brillará y si se aplica la secuencia invertida entonces la lámpara A no brillará mientras que la lámpara B brillará.
