Espirómetro es un dispositivo biomédico que mide la capacidad y el volumen pulmonar. La característica constructiva de un espirómetro es muy simple. Consiste principalmente en un contenedor que recoge el gas. Para entender el principio básico de funcionamiento de un espirómetro, tenemos que mirar la construcción básica de un espirómetro. El modelo sellado al agua es uno de los tipos populares de espirómetros. Discutamos la construcción y el funcionamiento de un espirómetro de foca de agua con el propósito de entender.
Espirómetro de Sello de Agua

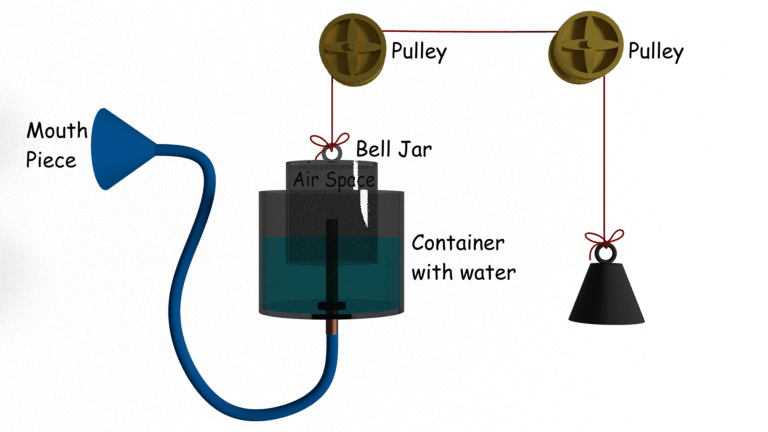

Consiste en un cilindro vertical, lleno de agua, de 6 a 8 litros de capacidad. En el interior del cilindro, se coloca una campana de peso invertido. La disposición de la tubería de respiración desde el fondo del recipiente lleno de agua se proyecta por encima del nivel del agua dentro del frasco campana como se muestra a continuación.
Cuando una persona respira en la campana a través del tubo de respiración, el volumen de aire atrapado dentro de ella se cambia. El volumen de aire cambiante se convierte en el movimiento vertical del frasco de la campana y, por lo tanto, la posición del peso colgante cambia en consecuencia. Esto se debe a que otro extremo de la cuerda unida al tarro de la campana está unido al peso a través de poleas. El paciente respira aire en el tubo a través de la boquilla. Durante cada ciclo de inhalación y exhalación, el frasco se mueve hacia arriba y hacia abajo. Depende del volumen de aire inhalado o exhalado hacia o desde el aire dentro del frasco.

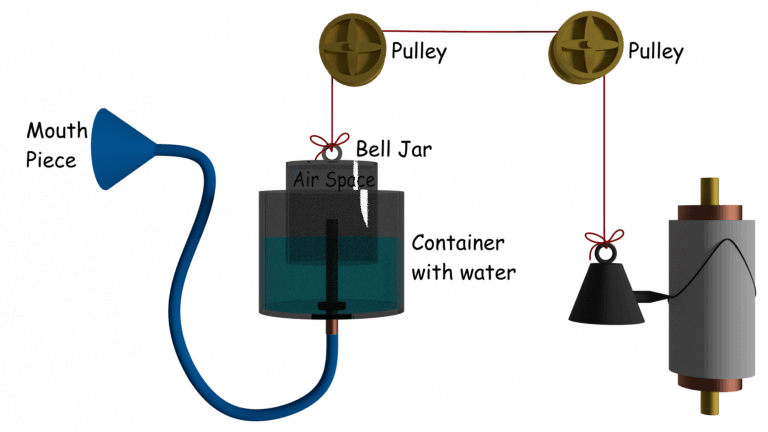

El peso unido a la cuerda se mueve hacia arriba y hacia abajo dependiendo del movimiento de la campana. Un bolígrafo está unido al peso, que dibuja el gráfico en el papel unido a un tambor giratorio. El gráfico producido se conoce como Kymograph.
El movimiento vertical del peso puede convertirse en una señal eléctrica para producir una visualización en la pantalla del instrumento. En ese caso, un lineal potenciómetro se adjunta al peso para producir la señal eléctrica correspondiente al movimiento del peso. El gráfico resultante es Kymograph. Un espirómetro se considera un integrador mecánico. La entrada es el flujo de aire y el desplazamiento de volumen es la salida.
Hay otros tipos de espirómetro a saber Espirómetro de cuña y Espirómetro ultrasónico.
