Las máquinas que funcionan en relación con energía eléctrica se llaman máquinas eléctricas o máquinas eléctricas. En máquinas eléctricaso bien la entrada o la salida o ambas pueden ser electricidad.
Tipos de máquinas eléctricas
Las máquinas eléctricas son de tres tipos principales, transformador, generadory motor.
Transformador eléctrico: En el transformador, tanto la entrada como la salida son la energía eléctrica….
Generador eléctrico: En un generador, la entrada es energía mecánica y la salida es energía eléctrica.
Motor eléctrico: En un motor, la entrada es energía eléctrica y la salida es energía mecánica.

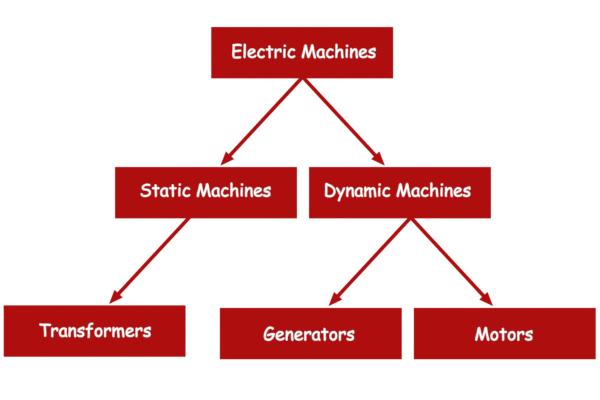

Las máquinas eléctricas también pueden ser categorizadas como máquina estática y máquina dinámica.
El transformador es un ejemplo de máquina eléctrica estática.
Tanto el motor como el generador son máquinas eléctricas dinámicas.
Transformador: El transformador funciona según el principio inducción mutua. Hay un núcleo de hierro que une bobinas del transformador. El flujo en el núcleo enlaza tanto el devanado primario como el secundario, debido a lo cual voltaje inducida en los bobinados. El principio de funcionamiento del transformador puede describirse de la siguiente manera. El voltaje alterno se aplica al devanado primario debido a que la corriente magnetizadora fluye a través del devanado primario y como resultado el flujo magnetizador producido y concentrado en el camino del núcleo magnético cerrado de baja reluctancia. Este flujo se enlaza tanto con el devanado primario como con el secundario. El voltaje es autoinducido en el devanado primario y mutuamente inducido en el secundario. El voltaje inducido por vuelta en el devanado primario y secundario es el mismo. El voltaje a través de los devanados depende del número de vueltas en el devanado.
Dependiendo del nivel de voltaje hay dos tipos de transformadores, intensificar el transformador y transformador de bajada. Los transformadores de refuerzo son para aumentar el nivel de voltaje de la electricidad. Los transformadores de reducción son para disminuir el nivel de voltaje de la electricidad.
Dependiendo de los usos, los transformadores se clasifican como transformador de potencia, transformador de distribución y transformador de instrumentos.
Dependiendo de los criterios de diseño, el transformador se clasifica como transformador de dos bobinas y autotransformador.
Dependiendo del sistema de aislamiento, los transformadores pueden ser categorizados como transformadores sumergidos en aceite y transformador de tipo seco.
Dependiendo de la fase de operación un transformador puede ser transformador monofásico y el transformador de tres fases.
El transformador de tres fases también puede ser un transformador de tres fases de una sola unidad y un transformador trifásico de varias unidades.
Cuando el conductor se mueve en un campo magnético…la EMF es inducida en el conductor. Este es el principio de la EMF inducida dinámicamente. Dependiendo de ese principio, todos los generadores eléctricos funcionan.
Hay dos tipos de generador Generador de corriente continua, Generador de CA o alternador.
Generador DC: En La armadura del generador de corriente continua (conjunto de conductores) es el rotor y los polos electromagnéticos están fijados en el estator. Cuando el rotor gira en el estator, se induce una corriente alterna en la armadura y se recoge a través de segmentos de conmutador fijados al eje del motor. La corriente alterna generada en la armadura se convierte en corriente continua a través del conmutador.
Generador de CA: En el analternador, la armadura está unida a la periferia interna del estator. El electroimán gira en el estator. El la electricidad generada en la armadura estática se alimenta directamente al circuito externo. La fuente de CC suministra energía al electroimán del rotor a través de anillos colectores.
El motores eléctricos puede clasificarse como un Motor de corriente continua o un motor de CA.
Motor DC: tEstos motores se alimentan de corriente continua a través de segmentos de conmutador unidos al eje del motor. El motor gira sobre la base de La mano izquierda flamenca gobierna. El motor de corriente continua se puede clasificar como motor de corriente continua excitado por separado, Motor de corriente continua con bobina de derivación, motor de corriente continua con devanado en serie, motor de corriente continua de bobinado compuesto.
Hay dos tipos de motores de CA. Motor de inducción y motor sincrónico.
Motores de inducción: Estos se clasifican además como motor de inducción monofásico y motor de inducción trifásico. Un motor de inducción puede usar un rotor de jaula de ardilla o un rotor de tipo herida. En un motor de inducción el campo magnético rotativo se produce cuando el motor se alimenta de electricidad. Este campo magnético rotativo interactúa con los conductores del rotor y debido a ello la corriente es inducida a los conductores. La corriente inducida a través de los conductores del rotor es causada por el movimiento relativo entre el rotor y el estator. Para reducir la causa de la corriente inducida, el rotor intenta atrapar la rotación del campo magnético. Como resultado, el rotor gira.
Motor sincrónico: En un motor sincrónicose produce un campo magnético rotativo en el estator. Aquí el rotor del motor es un electroimán y se bloquea magnéticamente con el campo magnético rotativo y por lo tanto el rotor gira.
Hay muchos otros tipos de motores eléctricos como servo motor…motor de pasos, motor de histéresis etc.
