Los transistores de efecto de campo (FET) se utilizan como
Interruptores analógicos

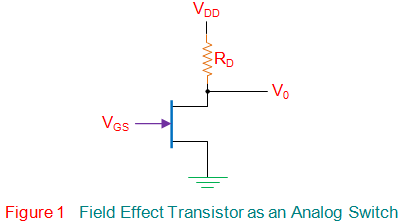

El aplicación de las FET ya que los interruptores en los circuitos analógicos es una consecuencia directa de su modo de funcionamiento. Esto se debe a que cuando el voltaje de la fuente de la puerta, VGS es cero, el canal n FET operará en la región de saturación y actuará como (casi) un cortocircuito. Por lo tanto, el voltaje de salida será cero (Figura 1). Por otro lado, si se aplica un voltaje negativo entre la puerta y los terminales de la fuente, es decir, si VGS es negativo, entonces el FET opera en su región de corte o pinchazo. Esto significa que, en este caso, el FET actúa como un circuito abierto y la corriente de drenaje, ID será igual a cero. Debido a esto, el voltaje a través de la resistencia de carga RD será cero, lo que hace que la VDD para aparecer en V0.
Esta propiedad de JFET para comportarse como un interruptor puede ser explotado para diseñar un Multiplexor Análogo como se muestra en la Figura 2.
Aquí cada una de las señales de entrada (Señal 1, Señal 2, Señal n) se hace pasar a través de un JFET dedicado (T1, T2, Tn) antes de ser conectado al terminal de salida, V0. Aquí sólo una señal entre las múltiples señales de entrada aparecerá en el terminal de salida dependiendo de los voltajes VGS en los terminales de puerta de los FET.
Por ejemplo, si VGS2 es negativo mientras que todos los demás VGS los suministros son cero, entonces la señal de salida será la Señal 2.
Además, la propiedad de conmutación de los transistores bipolares de puerta aislada (IGBT) se explota en las bobinas de encendido de los motores de combustión interna que exigen una rápida capacidad de conmutación y bloqueo de voltaje.
Amplificadores

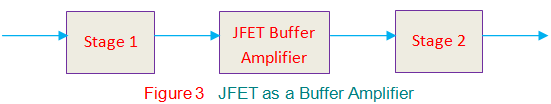

Los FET de unión (JFET) se utilizan en la etapa de amplificación que aísla la etapa anterior de la siguiente y, por lo tanto, actúan como amplificadores tampón (Figura 3). Esto se debe a que los JFETs tienen una impedancia de entrada muy alta debido a la cual la etapa precedente se cargará ligeramente causando que toda la salida de la Etapa 1 aparezca en la entrada del buffer.
Además, se puede hacer que toda la salida de la memoria intermedia aparezca en la entrada de la Etapa 2 utilizando JFET en la Configuración de Drenaje Común, debido a la baja impedancia de salida que se ofrece. Esto incluso significa que los amplificadores del buffer son capaces de conducir cargas pesadas o resistencias de carga pequeñas.
Los FET son dispositivos de bajo ruido cuando se comparan con Transistores de unión bipolar (BJTs). Esto lo convierte en un componente útil para ser utilizado como amplificador en el frontal del receptor, ya que se necesita la mínima cantidad de ruido en la salida final. Además, cabe señalar que JFETs son voltaje que los hace ideales para ser usados como amplificadores de radiofrecuencia (RF). La razón de esto es que se espera que el amplificador de RF responda apropiadamente incluso cuando las antenas en el extremo del receptor reciben las señales débiles (señales con una cantidad muy baja de actual).

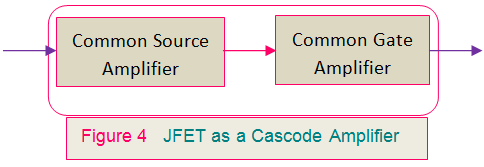

Un amplificador FET en una configuración de fuente común (CS) puede utilizarse para impulsar otro amplificador FET en una configuración de puerta común, formando un amplificador en cascada como se muestra en la figura 4. Aunque la ganancia del amplificador en cascada es la misma que la del amplificador CS, su entrada capacitancia es significativamente baja en comparación con la del amplificador CS. Además, el amplificador de cascada ofrece una muy alta resistencia en su entrada.
Oscilador de cambio de fase

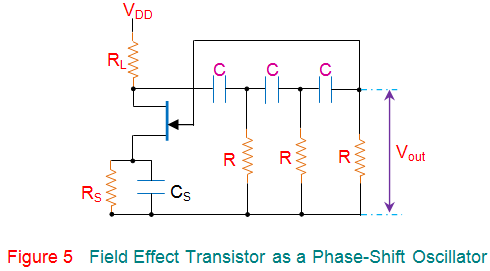

Los JFETs ofrecen una alta impedancia en sus terminales de entrada que reduce el efecto de la carga. Además, pueden utilizarse adecuadamente para realizar tanto funciones de amplificación como de retroalimentación. Esta naturaleza de los FET los hace adecuados para ser utilizados en circuitos de osciladores de desplazamiento de fase como se muestra en la figura 5.
Helicóptero

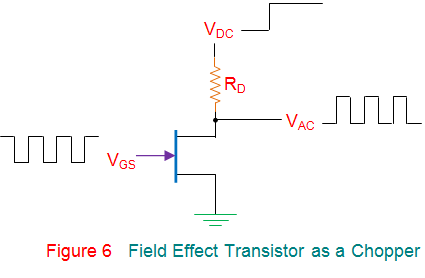

El JFET que actúa como un interruptor puede ser usado como un helicóptero (Figura 6) en la que el voltaje de CC aplicado a ella, VDC se convierte en voltaje de CA con el mismo nivel de amplitud, VAC. Esto se debe al hecho de que la forma de onda cuadrada del voltaje aplicado como VGS hace que el JFET opere en regiones de corte y saturación, alternativamente. Estos circuitos de corte ayudan a superar el problema de la deriva que existe en el caso de los amplificadores de acoplamiento directo.
Limitador de corriente

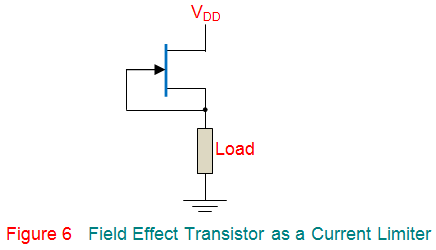

A n-canal JFET cuyo terminal de la Puerta está en cortocircuito con el terminal de la Fuente actúa como un limitador de corriente. Esto significa que en esta disposición, los FET permiten que la corriente que pasa por ellos se eleve sólo hasta un nivel determinado, después del cual se mantiene constante, independientemente de las fluctuaciones del nivel de voltaje. Estos limitadores de corriente forman parte integral de la corriente constante o de los diodos reguladores de corriente.
Aparte de estos, las FET se utilizan ampliamente en Circuitos integrados (ICs) debido a su tamaño compacto. Se utilizan en los circuitos mezcladores de los receptores de TV y FM debido a las bajas distorsiones de intermodulación. Además, los FETs también se utilizan como resistencias de tensión variable en OP-AMPS, los circuitos de control de tono y el JFET voltímetro diseño. Los JFETs también pueden ser usados para diseñar los circuitos de los temporizadores, ya que ofrecen un alto aislamiento entre sus terminales de compuerta y drenaje. Además, los JFETs también se utilizan en campos como la electrónica digital y los sistemas de fibra óptica.
