Introducción de los interruptores de interior
Equipo de conmutación es un término generalizado que se da a una unidad que es una combinación de equipos de control de protección y de medición en su conjunto. Los equipos de control pueden ser de diferentes formas dependiendo del tipo de aplicaciones como la protección de alimentadores, la protección de motores, la tracción ferroviaria, las mediciones, etc. Por ejemplo, la aparamenta de conexión instalada en un subestación de energía eléctrica realizan diversas funciones como la conexión de los alimentadores y transformadores entrantes con la barra colectora, la interrupción de la corriente de cortocircuito utilizando combinaciones de interruptores de circuito… y los dispositivos de retransmisión, la conmutación de bancos de condensadoresLa medición de actual y el voltaje, la vigilancia y el control, almacenamiento de la batería…etc. Dependiendo de la voltaje así como la viabilidad económica, los equipos de conmutación pueden ser de tipo interior o exterior. El conmutadores de interior se utiliza principalmente para tensiones medias, también llamadas Equipo de conmutación de MV y está encerrado en un recinto metálico que está conectado a tierra. Los niveles de voltaje que van de 3 a 36 kV se pueden denominar como voltajes medios. Sin embargo, en los últimos tiempos también se han empleado con éxito interruptores de interior para altos voltajes superiores a 36 kV. En las próximas secciones, intentaremos restringir nuestra discusión principalmente a los interruptores de interior.
Diseño de los interruptores de interior
En comparación con los equipos de conmutación de exteriores, los equipos de conmutación de interiores son en su mayoría sistemas con aislamiento de gas o GIS, en comparación con un sistema con aislamiento de aire. El GIS se emplea donde el coste de la tierra es mayor, y el aire es corrosivo y polvoriento. El conmutadores está encerrado en un recinto metálico con conexión a tierra en todos los lados provisto de aberturas para la ventilación y la inspección. Las unidades de conmutación están aisladas en un ambiente de gas. Para el propósito de aislamiento, Gas SF6 es preferida debido a sus propiedades dieléctricas superiores. La fuerza dieléctrica del SF6 es aproximadamente tres veces la del aire. La caja metálica proporciona una seguridad extra en comparación con el sistema exterior. Hay dos tipos de interruptores de interior en términos de métodos de división y conmutación de la caja metálica:
- Interruptores de interior con cierre metálico.
- Interruptores de interior con revestimiento metálico
.
Interruptor de metal cerrado

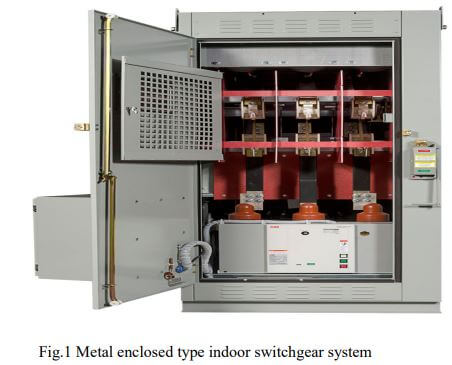

Los dispositivos de conmutación están encerrados por todos los lados con láminas metálicas que contienen dispositivos de interrupción primarios y fusibles, y todas las piezas del equipo están encajadas en un ensamblaje central. Las puertas y las cubiertas desmontables proporcionan el acceso al interior del recinto. La fig.1 muestra una imagen de un tipo de caja metálica sistema de interruptores de interior.
Interruptores con revestimiento de metal

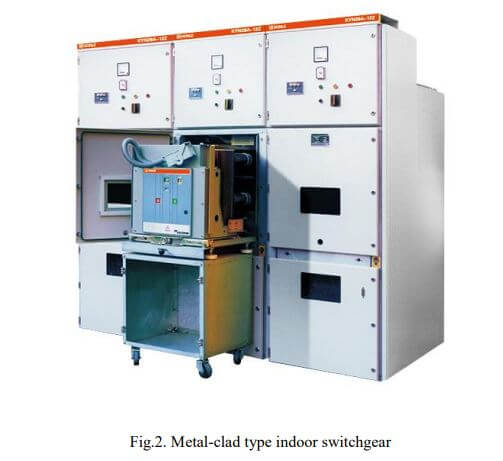

En los interruptores con revestimiento metálico, el interruptores de circuito… son normalmente del tipo de vacío y son del tipo de arrastre o estiramiento. Los instrumentos de relevo y medición están aislados por barreras metálicas conectadas a tierra por separado. Tensión Los niveles de los equipos de conmutación con revestimiento metálico van de 4,76kV a 38kV, con valores continuos de la barra principal de 1,2kA 2kA 3kA y 4kA.
En general, todos los interruptores con revestimiento de metal son de metal, pero no todos los de metal son de metal. La aparamenta con envolvente metálica tiene la misma capacidad de voltaje que la aparamenta con envolvente metálica pero es de construcción más simple. La aparamenta con revestimiento metálico es ventajosa sobre la aparamenta con envolvente metálica porque la primera es altamente personalizable.
Ventajas de los interruptores de interior
En comparación con los aparatos de conmutación exteriores, el sistema de conmutación interior tiene las siguientes ventajas :
Más fiable y seguro.
- Más fiable y seguro.
- Toma menos espacio que el sistema exterior.
- Más fácil mantenimiento y durabilidad.
- Menores costos de operación.
- Reducción del riesgo de electrocución debido a las cajas metálicas conectadas a tierra.
- Más seguridad.
- Menos propensos a las condiciones ambientales.
Limitaciones de los interruptores de interior
La principal desventaja de los interruptores de interior en comparación con los de exterior es el mayor costo de instalación. Además, debido a razones económicas y a los altos voltajesel sistema exterior o el sistema de aislamiento del aire se hace más viable económicamente.
Conclusión
En las secciones anteriores, sistema de interruptores de interior se discutió y se comparó con el equipo de conmutación exterior. Los dispositivos de conmutación de interior son altamente fiables, seguros y rentables. Son altamente personalizables y duraderos en comparación con los de afuera. Son capaces de soportar condiciones atmosféricas severas. Sin embargo, la viabilidad económica y los altos niveles de voltaje limitan el uso de los sistemas de conmutación de interior.
