Este tipo de el equipo de conmutación eléctrica tiene esencialmente un recinto metálico conectado a tierra. Este tipo de equipo de conmutación tiene esencialmente tres compartimentos, el compartimento delantero es para interruptor de circuito…el compartimento superior es para el montaje de la barra de bus y el compartimento trasero es para transformador de corriente y la conexión del cable. Generalmente conmutadores cerrados de metal tiene compartimentos con tabiques metálicos que están destinados a ser conectados a tierra, por lo que se llama conmutadores con revestimiento de metal. Aunque algunos de estos interruptores eléctricos pueden tener uno o más tabiques no metálicos y entonces este interruptor se conoce como conmutadores compartimentados.
Diseño y construcción de interruptores de metal cerrados
Este tipo de equipo de conmutación está diseñado y construido de tal manera que, el funcionamiento normal, el mantenimiento y la inspección pueden llevarse a cabo de manera muy fácil y segura. Todos los componentes pueden ser fácilmente reemplazados. Otra característica esencial de conmutadores cerrados de metal es que debe tener una disposición de enclavamiento adecuada entre los diferentes componentes para garantizar un funcionamiento más seguro.
Para garantizar una secuencia de funcionamiento segura y adecuada, se han previsto las siguientes disposiciones,
- El disyuntor no puede ser removido o sacado de su compartimiento a menos que esté en OFF condición.
- No sólo eso, debería ser imposible aislar el interruptor de la barra colectora a menos que esté en OFF condición.
- El funcionamiento de la CB es imposible a menos que su posición de servicio, posición aislada, posición conectada a tierra, y se retire del compartimento.
- Es imposible cambiar EN el interruptor en su posición de servicio a menos que el circuito auxiliar esté conectado con él.
Ahora vamos a discutir los detalles constructivos de los interruptores de metal.

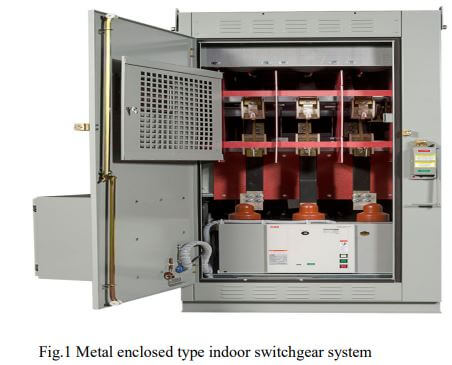

Interruptor de interior cerrado en metal
Hay principalmente dos tipos de interruptores de interior cerrados de metal
- Aislamiento vertical y estiramiento horizontal,
- Aislamiento horizontal y estiramiento horizontal.
En general, conmutadores de interior La carcasa tiene tres cámaras, a saber, la cámara del disyuntor (Delante), la cámara de la barra colectora (Arriba), y la cámara de conexión del transformador de corriente y los cables (Atrás). El panel de medición y realmente consiste en un panel separado de baja voltaje La cámara puede o no estar fijada con la carcasa del engranaje principal.
La partición extraíble comprende un camión con ruedas con un mecanismo de funcionamiento, interruptores y unidades de aislamiento. El mecanismo de carga por resorte puede ser operado a mano o con motor. En el caso del mecanismo de carga de resortes operado por motor, se debe proporcionar una provisión de carga manual para cargar el resorte durante el fallo del motor de carga de resortes o en caso de ausencia de suministro auxiliar.
La porción de retiro con CB generalmente tiene tres posiciones, es decir. SERVICIO, PRUEBAy AISLADO posición. Las posiciones deben ser claramente visibles desde la parte delantera del interruptor.
Tres barras de bus para tres fases corren paralelas dentro de la cámara de la barra de bus. Los embarrados están hechos de aluminio o cobre y la sección transversal de los embarrados depende de la actual de la clasificación del sistema. El autobús se apoya en aislantes de soporte de epoxi.
Los transformadores de corriente y la cámara de terminación de cables de constricción metálica conectada a tierra están diseñados para poder montar la TC y tienen una disposición para la terminación de cables.
Interruptores de media tensión con aislamiento de gas
Este es un diseño cerrado de metal de tipo fijo que no tiene ninguna porción de retiro. Este diseño de conmutadores cerrados de metaltiene principalmente dos compartimentos principales, a saber, el compartimento CB y el compartimento del bar. Aquí el compartimento de la barra colectora está provisto de un interruptor de tres posiciones marcado con SERVICIO, AISLADO y TIERRA. El compartimento CB consiste en tres interruptores. Las cámaras interruptivas son generalmente del tipo de vacío, pero algunos fabricantes también diseñan interruptores de media tensión aislados de gas con SF6 interruptores.
Interruptor de media tensión de tipo exterior con carcasa metálica
Esto es básicamente similar al tipo de interior cerrado de metal equipo de conmutación de media tensión…excepto su carcasa externa. La carcasa externa o recinto metálico es de chapa de acero soldada con techo inclinado y protecciones contra la lluvia. La carcasa está diseñada de tal manera que se adapta perfectamente a la aplicación exterior. Este tipo de diseño de aparamenta de media tensión no se utiliza comúnmente, excepto para algunas utilidades especiales como las redes de distribución de la ciudad con sistemas de cables subterráneos.
