Se realizan varias pruebas de rutina para asegurar la calidad, el rendimiento de un interruptor de circuito… y estos son
- Prueba de resistencia a la frecuencia de la energía sobre el voltaje
- Prueba dieléctrica en el circuito auxiliar y el circuito de control
- Medición de la resistencia del circuito principal o la prueba de resistencia de contacto
- Prueba de estanqueidad o Gas SF6 prueba de fuga
- Diseño y controles visuales
- Pruebas de funcionamiento mecánico.
Vamos a discutirlo uno por uno.
Prueba de resistencia a la frecuencia de energía sobre el voltaje
El sistema de energía pueden experimentar diferentes poderes temporales sobre voltaje Las condiciones pueden deberse a un corte repentino de la carga del sistema, al funcionamiento erróneo del cambiador de tomas en línea, a una compensación insuficiente de la derivación en el sistema, etc. La frecuencia de la energía sobre la resistencia al voltaje prueba del disyuntor se realiza para verificar la suficiencia de la fuerza de aislamiento del circuito principal para soportar este tipo de condiciones anormales de sobretensión del sistema. El disyuntor también debe ser diseñado para ser capaz de soportar sobretensiones debidas a rayos e impulsos de conmutación. A interruptor de circuito… como otros equipos de ingeniería costosos, están diseñados para afrontar con seguridad todo tipo de situaciones anormales, pero al mismo tiempo, los diseñadores no pueden sacrificar los aspectos económicos.
Para verificar la capacidad de soportar todo tipo de condiciones de sobretensión sin sacrificar los aspectos económicos de la fabricación, un disyuntor tiene que atravesar y pasar diferentes pruebas dieléctricas. Pero solo la prueba de resistencia a la frecuencia de potencia sobre el voltaje entra en la categoría de prueba de rutina de los interruptores.
Un minuto de prueba de resistencia a la tensión de frecuencia de energía en seco
Se supone que en condiciones de sobretensión, a la frecuencia de la energía no puede sostenerse más allá de un minuto, y además se sostiene en realidad por mucho menos tiempo que un minuto de duración. Esta prueba se lleva a cabo para verificar si el aislamiento proporcionado en el circuito principal del interruptor es capaz de soportar la frecuencia de potencia sobre las tensiones durante un largo período de un minuto o no.
La prueba se realiza en condiciones secas del rompedor. Los voltajes de frecuencia de potencia, aplicados al interruptor durante la prueba, se especifican en la norma según el nivel de voltaje nominal del sistema.

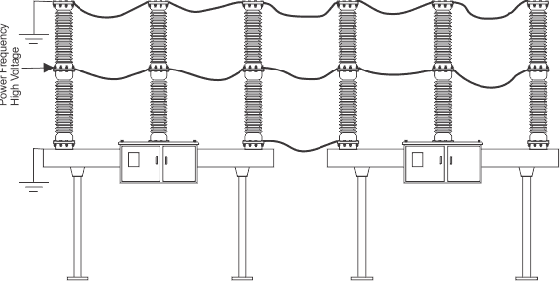

Discutamos un ejemplo común de la prueba de resistencia a la tensión de un minuto de frecuencia de energía seca de Disyuntor del SF6. Aquí normalmente arriba de todos los polos de todos los interruptores de la misma voltaje que se probará, están conectados entre sí preferentemente por un conductor de cobre. Esta conexión se pone a tierra correctamente. De igual manera la base de todos interruptores de circuito… La parte inferior de todos los polos de todos los interruptores bajo prueba, están conectados entre sí preferentemente por un conductor de cobre.
Esta conexión se conecta al terminal de fase del transformador monofásico de alto voltaje en cascada. Transformador de alto voltaje usado aquí es una cascada autotransformador donde el voltaje de entrada puede variar de cero a varios cientos de voltios y el correspondiente voltaje secundario sería de cero a varios cientos de kilo voltios. Durante la prueba, el voltaje se aplica en el terminal del botón de los interruptores por alta tensión en cascada transformadory variaba de 0 a un valor especificado lentamente y con cuidado, luego permanecía allí durante 60 segundos y luego disminuía lentamente a cero. Durante la prueba, la corriente de fuga hacia el suelo que se va a medir y la corriente de fuga no debe cruzar el límite máximo permitido especificado. Cualquier fallo en el aislamiento durante la prueba indica la insuficiencia del aislamiento utilizado en el interruptor.
Prueba dieléctrica en el circuito auxiliar y de control
Puede haber una condición anormal de sobretensión en los circuitos de suministro auxiliar y de control, también. Por lo tanto, los circuitos auxiliares y de control de los interruptores también deben pasar por una prueba de resistencia a la tensión de frecuencia de energía de corta duración. Aquí se aplica un voltaje de prueba de 2000 V durante un minuto. El aislamiento del circuito auxiliar y de control debe pasar esta prueba, y no debe haber ninguna descarga destructiva durante la prueba.
Medición de la resistencia del circuito principal
El resistencia del circuito principal se mide a partir de la caída de voltaje DC a través del circuito. En esta prueba, la corriente continua se inyecta en el circuito y la correspondiente Caída de tensión y de esta resistencia del circuito se mide. La corriente inyectada sería de 100 A hasta el máximo nominal actual del interruptor de circuito…. El valor máximo medido puede ser 1,2 veces el valor obtenido en la prueba de aumento de temperatura.
Prueba de estanqueidad

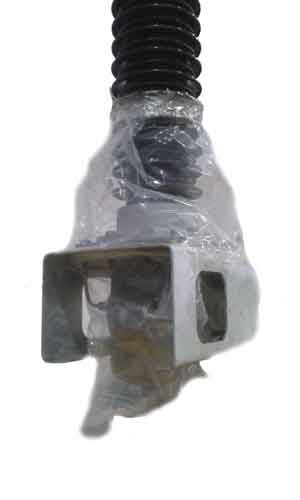

Esta prueba se lleva a cabo principalmente en equipos de conmutación con aislamiento de gas. En esta prueba se mide la tasa de fuga. Esta prueba asegura la vida útil deseada del conmutadores. Aquí todos los puntos de unión en los caminos que contienen gas se cubren herméticamente con finas láminas de polietileno (preferiblemente transparente) durante más de 8 horas y luego la densidad del gas dentro de estas cubiertas se mide insertando el puerto de un detector de gas a través de un agujero ahora creado en las cubiertas. La medición se realiza en unidad de ppm y debe estar dentro del límite especificado. El límite máximo de fuga de gas 3 ppm / 8 horas, se toma como estándar.
Controles visuales
El interruptor de circuito… deben ser comprobados visualmente para el lenguaje y los datos de las plantillas, la marca de identificación adecuada de cualquier equipo auxiliar, el color y la calidad de la pintura y la corrosión en la superficie metálica, etc.
Prueba de funcionamiento mecánico
El interruptor de circuito… debe funcionar sin problemas al máximo y al mínimo de tensión de alimentación de los circuitos auxiliares y de control. La operación de cierre y disparo debe realizarse al menos 5 veces para el voltaje de suministro del circuito de control máximo permitido, así como el suministro del circuito de control mínimo permitido. voltaje. La operación de cierre y apertura del disyuntor también debe ser revisada por el voltaje de suministro nominal del circuito de control. El 110% de la tensión de control se toma como límite máximo para la operación de cierre y apertura del interruptor. El 85% del voltaje de control se toma como límite mínimo para la operación de cierre del interruptor y el 70% del voltaje de control se toma como límite mínimo para la operación de apertura o disparo del interruptor. Durante la operación con voltaje de control máximo y mínimo se encontraría que los tiempos de operación son menores y mayores respectivamente que en el voltaje de control nominal, pero todos los tiempos deben estar dentro de los límites de tiempo especificados. Si es aplicable, como en el caso de los disyuntores neumáticos, el disyuntor también debe ser operado al menos 5 veces en la presión de operación máxima permitida especificada, en la presión de operación mínima permitida especificada y en la presión de operación nominal especificada. Un disyuntor también está diseñado para un rápido auto cierre; al menos 5 ciclos de operación de apertura y cierre deben ser comprobados según la especificación dada en la placa de características. El intervalo de tiempo real entre las operaciones de apertura y cierre debe ser comparado con el intervalo de tiempo dado en la especificación del ciclo de operación. Cuando el interruptores de circuito… se envían como unidades separadas y se vuelven a ensamblar en el lugar, el fabricante debe participar en la prueba de puesta en marcha para dar confirmación sobre la compatibilidad de tales unidades y componentes separados cuando se ensamblan como un interruptor completo. Para todas las secuencias de operación requeridas, la prueba debe ser realizada y todos los tiempos de operación de cierre y apertura junto con los intervalos entre dos operaciones conjugadas son registrados. Cuando sea aplicable, también se registran las mediciones de compresión de fluido (diferencia de presión) durante la operación del interruptor.
El ciclo de funcionamiento en vacío puede realizarse en el interruptor para trazar la curva de desplazamiento en vacío. La curva debe estar dentro de la envolvente prescrita de las características mecánicas de desplazamiento de referencia.
N.B: Los parámetros deben medirse y registrarse durante la operación prueba del disyuntorse dan a continuación
- Tiempo de cierre de cada polo
- La diferencia de tiempo de cierre entre los polos o el tiempo de desajuste de cierre
- Tiempo de apertura de cada polo
- La diferencia de tiempo de apertura entre los polos o el tiempo de desajuste de apertura
- Tiempo de cierre y apertura de cada polo
- Diferencia de tiempo entre dos operaciones de apertura conjugada (O-C-O)
- Máximo rebote del contacto móvil durante la operación de cierre
- Rebote total del contacto móvil durante la operación de cierre
- Sobre el recorrido del contacto móvil
- La velocidad de contacto para el cierre en grados/ms (como transductor es de tipo rotatorio)
- Velocidad de contacto para la apertura en grados/ms (ya que el transductor es de tipo rotatorio)
- Tiempo de amortiguación durante la apertura
- Tiempo de carga de primavera
Cuando los subconjuntos de interruptores se montan juntos en el sitio, las características mecánicas de desplazamiento del interruptor deben confirmar la corrección al final de la prueba de puesta en servicio en el sitio. Si esto se hace in situ, el fabricante debería prescribir el procedimiento exacto para hacerlo, de lo contrario el resultado puede ser diferente y la comparación del recorrido del contacto instantáneo puede ser imposible de lograr. Las características mecánicas de desplazamiento de los contactos del interruptor se producen utilizando el desplazamiento transductor o un dispositivo similar conectado a la interruptor de circuito… mecanismo de contactos.
Además de esto, cada conexión en el circuito de control y auxiliar en el quiosco de interruptores debe ser revisada. También debe comprobarse si los interruptores de control y/o auxiliares indican correctamente la posición de apertura y cierre del disyuntor. Todos los equipos auxiliares también deben funcionar correctamente y sin problemas para el control máximo y mínimo permitido especificado voltaje suministro.
