¿Qué es la instrumentación biomédica?
La instrumentación e ingeniería biomédica es la aplicación de conocimientos y tecnologías para resolver problemas relacionados con los sistemas biológicos vivos. Implica el diagnóstico, el tratamiento y la prevención de enfermedades en el ser humano. A medida que el campo de la medicina está emergiendo, el área de la Ingeniería Biomédica es un campo en expansión. Usamos el término bio para denotar algo relacionado con la vida. Cuando los fundamentos de la física y la química se aplican a los seres vivos, los denominamos Biofísica y Bioquímica. Así que cuando la disciplina de la ingeniería y la medicina interactúan, se llama Ingeniería Biomédica.
Implica la medición de señales biológicas como ECG, EMG, o cualquier señal eléctrica generada en el cuerpo humano. La instrumentación biomédica ayuda a los médicos a diagnosticar el problema y proporcionar tratamiento. Para medir las señales biológicas y diseñar un instrumento médico, se necesitan conceptos de electrónica y técnicas de medición.

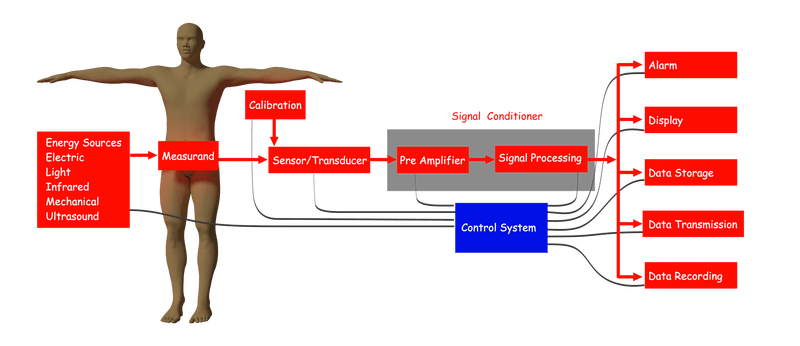

Componentes del sistema de instrumentación biomédica
Todo instrumento médico consta de las siguientes partes básicas funcionales:
1. Measurand: La mensuranda es la cantidad física, y los sistemas de instrumentación la miden. El cuerpo humano actúa como la fuente de la medalla, y genera bio-señales. Ejemplo: la superficie del cuerpo o la presión sanguínea en el corazón
2. Sensor / Transductor: El transductor convierte una forma de energía en otra forma, generalmente energía eléctrica. Por ejemplo, la señal piezoeléctrica que convierte las vibraciones mecánicas en la señal eléctrica.
El transductor produce una salida utilizable dependiendo de la mensuranda. El sensor se utiliza para detectar la señal de la fuente. Se utiliza para interconectar la señal con el humano.
3. Acondicionador de señales: Los circuitos de acondicionamiento de señales se usan para convertir la salida del transductor en un valor eléctrico. El sistema del instrumento envía esta cantidad a la pantalla o al sistema de grabación. Por lo general, el proceso de acondicionamiento de señales incluye la amplificación, el filtrado, las conversiones de analógico a digital y de digital a analógico. El acondicionamiento de la señal mejora la sensibilidad de los instrumentos.
4. Pantalla: Se utiliza para proporcionar una representación visual del parámetro o cantidad medido. Ejemplo: Registrador de gráficos, Osciloscopio de rayos catódicos (CRO). A veces se utilizan alarmas para escuchar las señales de audio. Ejemplo: Señales generadas en un escáner de ultrasonido Doppler utilizado para la monitorización fetal.
5. 5. Almacenamiento y transmisión de datos: El almacenamiento de datos se utiliza para guardar los datos y puede utilizarse para futuras referencias. En los últimos días se utilizan los registros sanitarios electrónicos en los hospitales. La transmisión de datos se utiliza en los sistemas telemétricos, donde los datos pueden ser transmitidos de un lugar a otro de forma remota.
