Las señales eléctricas del corazón se miden con electrodos de superficie. El potencial de electrodos resultante en el corazón conduce a la superficie del cuerpo. Las posiciones estandarizadas de los electrodos se usan para registrar el ECG. Los tres tipos de sistemas de electrodos son
- Cables de la extremidad bipolar o cables estándar
- El aumento del miembro unipolar conduce
- Las pistas del pecho…
El miembro bipolar conduce el plomo estándar I, II y III

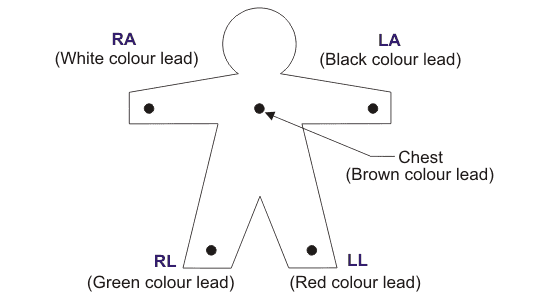

Este sistema de plomo también se conoce como el sistema de plomo de Einthoven. Dos electrodos registran la señal de ECG. Como se muestra en la figura, de cuatro lugares de nuestro cuerpo, a saber, se registran los potenciales del brazo derecho (RA), brazo izquierdo (LA), pierna derecha (RL) y pierna izquierda (LL).
El resultado final es la diferencia entre el potencial eléctrico generado entre estos dos electrodos. La pierna derecha es el electrodo de referencia de tierra.

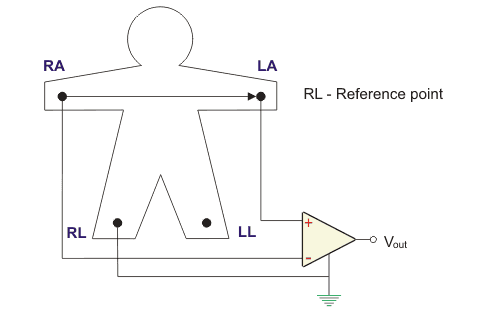

Guiar I
Caída de tensión se produce de brazo izquierdo a brazo derecho. Generado voltaje es VI.

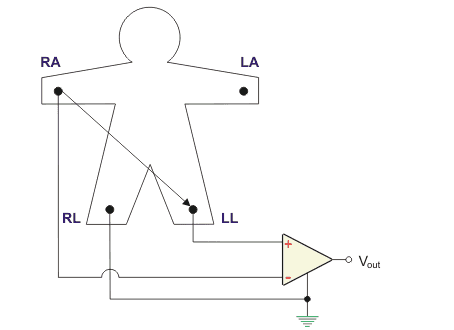

Plomo II
La caída de tensión se produce desde la pierna izquierda al brazo derecho. El voltaje generado es VII.

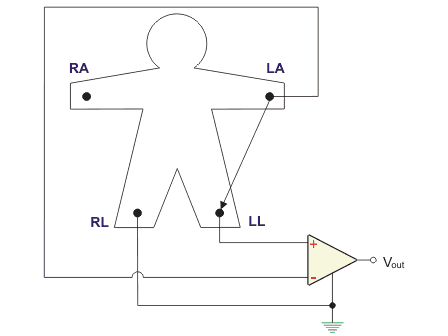

Plomo III
Caída de tensión se produce desde la pierna izquierda hasta el brazo izquierdo. Generado voltaje es VIII.

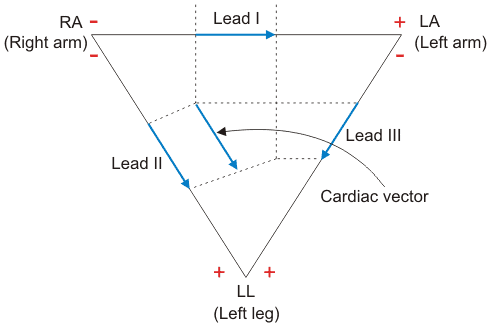

Triángulo de Einthoven

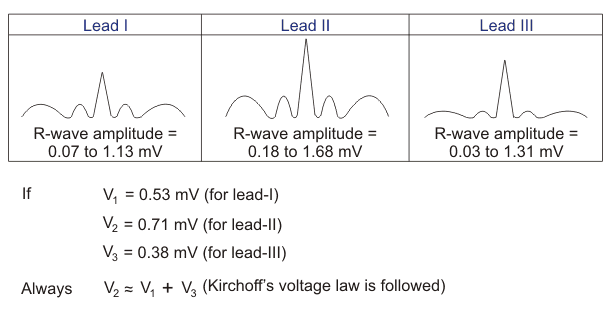

El triángulo de Einthoven es el camino cerrado que se forma entre el brazo derecho, el brazo izquierdo, la pierna izquierda y el brazo derecho. Einthoven ha definido que el vector eléctrico cardíaco es bidimensional a lo largo del plano frontal del cuerpo. A lo largo de las proyecciones del triángulo, la suma de los vectores en tres lados del triángulo es cero. Podemos decir, por La ley de Kirchhoffsla amplitud de la onda R a lo largo de la pista III es igual a la suma de la amplitud de la onda R a lo largo de la pista I y la pista II.
Plomos unipolares aumentados
Una persona llamada Wilson introdujo el sistema de plomo de miembros unipolares aumentados. En este sistema, el ECG se registra entre el electrodo exploratorio único y el terminal central. El terminal central se relaciona con el centro del cuerpo. Se utilizan dos resistencias iguales y grandes. El par de electrodos de la extremidad se conecta al resistencias. La unión central de esta red resistiva forma el terminal central. La parte restante del electrodo de la extremidad forma el electrodo exploratorio. En este sistema de plomo, un aumento muy pequeño en ECG se puede encontrar el voltaje. Se utilizan tres tipos de conexiones.

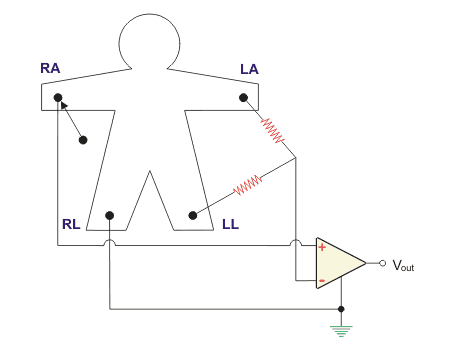

Liderar aVR
Dos resistencias están conectados al brazo y la pierna izquierda. El punto medio de la conexión de la resistencia está conectado con el terminal negativo. El brazo derecho está conectado con el terminal positivo del amplificador. Aquí también la pierna derecha actúa como terminal de referencia.

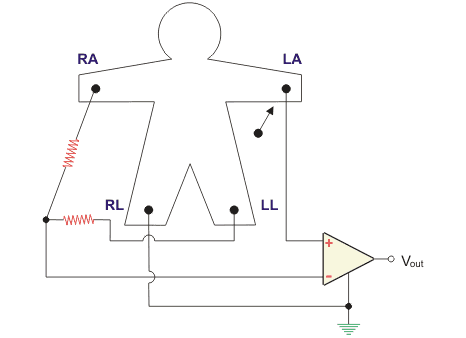

Plomo aVL
Dos resistencias están conectadas al brazo derecho y a la pierna izquierda. El punto medio de la conexión de la resistencia está conectado con el terminal negativo. El brazo izquierdo está conectado con el terminal positivo del amplificador. La pierna derecha actúa como terminal de referencia.

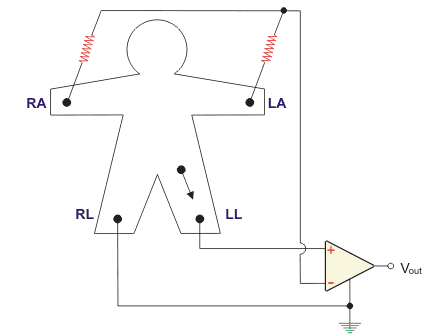

Dirigir el AVF
Dos resistencias están conectados al brazo derecho y al izquierdo. El punto medio de la conexión de la resistencia está conectado con el terminal negativo. La pierna izquierda está conectada con el terminal positivo del amplificador. Aquí también la pierna derecha actúa como terminal de referencia.

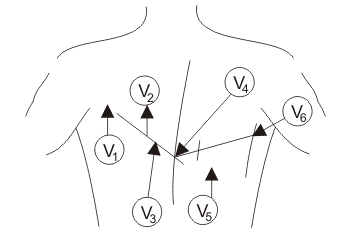

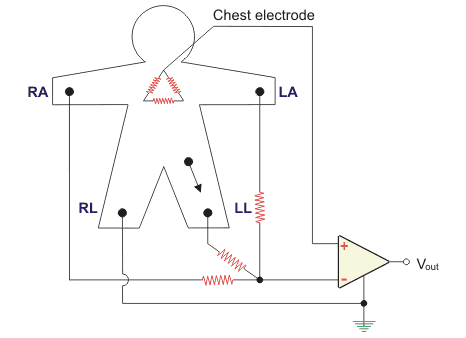

Plomos de pecho
V1 Cuarto espacio intercostal del margen esternal derecho,
V2 Cuarto espacio intercostal en el margen esternal izquierdo,
V3 El punto medio entre V2 y V4,
V4 Quinto espacio intercostal en la línea media de la clavícula,
V5 Igual que V4 posición pero en la línea auxiliar anterior,
V6 Igual que V4 posición pero en la línea auxiliar media.
