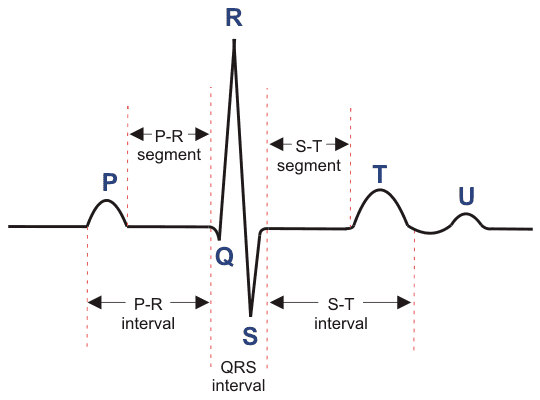

Forma de onda del ECG
Despolarización
Cuando se produce una actividad eléctrica, las fibras del músculo cardíaco se contraen y producen un movimiento. Esta condición se denomina Despolarización. Cuando la sangre es bombeada alrededor del cuerpo, resulta en una contracción. Cuando las cámaras se contraen, se llama sistólica.
Repolarización
La realxación de los músculos del corazón se llama repolarización eléctrica. Las cámaras cardíacas relajadas se llaman diastólicas.
| Wave | Origen | Amplitud (mV) | Duración (segundos) |
| Onda P | Debido a la despolarización de las aurículas | 0.25 | 0,12 a 0,22 (intervalo PR) |
| Onda R (Complejo QRS) | Debido a la repolarización de las aurículas y la contracción del ventrículo | 1.60 | 0,07 a 0,1 |
| Onda T | Debido a la relajación del miocardio | 0,1 a 0,5 | 0.05 a 0.15 intervalo ST |
| Intervalo S T | Contracción de los ventrículos | – | – |
| Onda U | Debido a la lenta expansión de las fibras de purkinje | < 0.1 | 0,2 (intervalo T U) |

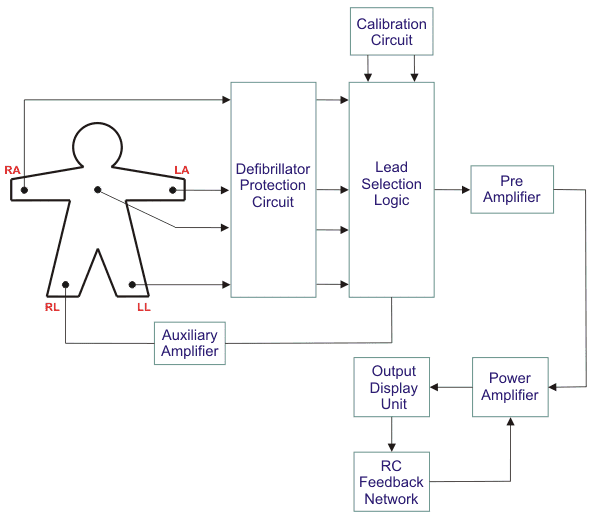

Configuración de grabación de ECG
Circuito de protección del desfibrilador
El extremo de los cables de los electrodos se conectan a lo largo de la RA, LA, pecho y LL del paciente. El otro extremo del electrodo pasa por el circuito de protección del desfibrilador. El circuito de protección tiene un amplificador tampón y un circuito de protección de sobrecarga de voltaje.
Lógica de selección de pistas
Este bloque ayuda a seleccionar el tipo de sistema de electrodos. Podemos elegir entre un sistema de electrodos bipolar o aumentado.
Circuito de calibración
La calibración es un proceso que ayuda a eliminar los errores del sistema. Aquí, cualquier cambio en el circuito de selección de derivación resulta en artefactos en la salida del ECG. Por lo tanto, la unidad de calibración ayuda al técnico a corregir el error en ECG salida.
Pre Amplificador
Un amplificador de instrumentación y un amplificador diferencial con alta ganancia y alta CMRR se utiliza como preamplificador.
Amplificador de potencia
La unidad de salida se acciona con un amplificador de potencia. Después de que la señal se amplifica con un preamplificador, va al amplificador de potencia. La unidad de salida se conecta con un motor de lápiz. Se requiere una alta potencia eléctrica para iniciar la grabación con el grabador de lápiz. Por lo tanto, se utilizan amplificadores de alta potencia como amplificador de potencia.
Red de retroalimentación
La red de retroalimentación se utiliza para amortiguar el motor del bolígrafo.
Unidad de pantalla de salida
O bien un CRO o una grabadora de pluma actúa como el dispositivo de salida.
