Curvas de rendimiento de un generador de corriente continua es que las curvas que muestran la capacidad de entregar la salida voltaje de un Generador de corriente continua con el cambio de carga actual de ninguna carga a carga completa. Estas también se llaman curvas características. Desde el curva de rendimiento podemos tener una idea clara sobre la regulación de voltaje de varios tipos de generadores de corriente continua. Cuanto más baja sea la regulación de voltaje, el rendimiento del generador será mejor.
Curva de rendimiento del generador de CC con excitación separada
Aunque esto tipo de generadores de corriente continua se utilizan raramente debido a su coste para la excitación separada, pero el rendimiento de estos generadores de corriente continua es bastante satisfactorio. En Los generadores de corriente continua excitados por separado…el voltaje terminal a medida que la carga aumenta y la corriente de carga comienza a fluir.

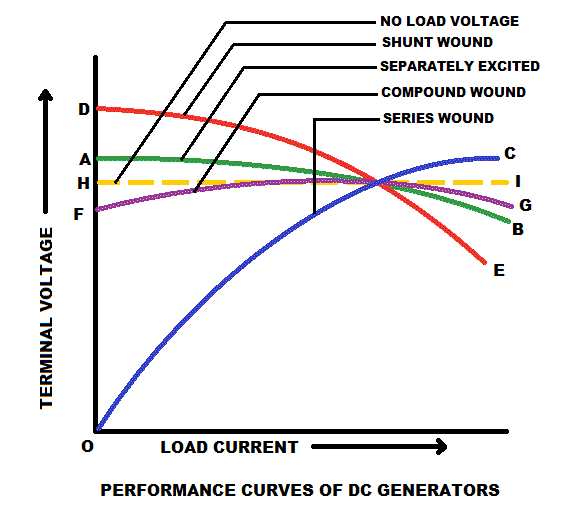

Hay una ligera caída en el voltaje terminal debido a la reacción de la armadura y a la caída del IR, pero estas caídas pueden ser eliminadas aumentando la excitación del campo y entonces podemos obtener un voltaje terminal constante. En el siguiente diagrama, la curva AB muestra esta característica.
Curva de rendimiento del generador de CC de herida en serie
En los generadores de la serie DC…el voltaje terminal sin carga será cero porque no hay corriente que fluya por el bobinado del campo. Cuando la carga aumenta, el voltaje de salida también aumenta. Debido a su campo en serie con la armadura, su voltaje terminal varía ampliamente con un pequeño aumento de la corriente de carga. Aunque en los generadores de CC en serie el voltaje de salida es menor que el voltaje generado debido a la reacción de la armadura y a alguna caída óhmica en el el arrollamiento de la armadura. En el siguiente diagrama, la curva OC muestra esta característica.
Curva de rendimiento del generador de corriente continua de heridas por derivación
En Generadores de corriente continua con bobinas de derivación…siempre hay un poco de voltaje sin carga debido a la existencia de un bobinado de campo de derivación. A medida que la carga aumenta, el voltaje terminal de este tipo de generadores de corriente continua disminuye muy rápidamente. Tiene una reacción de desmagnetización muy grande y una caída de la resistencia de la armadura. Debido a esta drástica reducción del voltaje terminal, la corriente de carga también disminuye después de un cierto punto. El rendimiento de este tipo de generadores son muy pobres. En el siguiente diagrama, la curva DE muestra esta característica.
Curva de rendimiento del generador de corriente continua de herida compuesta
En ausencia de carga, la curva de rendimiento de este tipo de generador de CC es la misma que la de los generadores de campos en derivación, porque en ausencia de carga no hay corriente en el devanado de campo en serie. Cuando la carga aumenta, entonces el terminal caídas de tensión debido al generador de CC en derivación, pero el aumento de voltaje en el generador de CC en serie compensa la caída de voltaje. Por esta razón el voltaje de los terminales permanece constante. El voltaje terminal también puede subir o bajar controlando los amperios-vueltas del devanado de campo en serie. En el siguiente diagrama, la curva FG muestra esta característica.
